LedStar L spájkovací konektor pre RGB 8mm široké LED pásiky, rohová RGB spojka

Podrobný popis

L spájkovací konektor LedStar slúži na vytvorenie čistého 90° rohového spoja medzi dvoma RGB LED pásikmi so šírkou 8mm. Konektor je navrhnutý tak, aby pasoval k štandardným RGB pásikom (4 medené plôšky), takže môžeš jednoducho riešiť vnútorné rohy miestností, vitrín, nábytkových zostáv alebo podhľadov bez zalamovania samotného pásika.​

Na rozdiel od bezspájkových klipov sa tento konektor priamo spájkuje k pásiku, čo zaručuje pevný mechanický spoj a stabilný elektrický kontakt aj pri dlhodobom používaní. Vhodný je preto všade tam, kde sú požiadavky na vyššiu spoľahlivosť, dlhé svetelné línie alebo vyššie prúdy.​

Rohová spojka šetrí čas pri návrhu a montáži – hotový L‑kový tvar znamená, že nepotrebuješ pásik skladať do tvaru „U“ alebo používať kusy vodičov, ktoré by opticky narušili súvislú svetelnú líniu.

 Hlavné výhody

Pevný spájkovaný spoj – minimálny prechodový odpor, vysoká spoľahlivosť.​

Presný 90° roh pre RGB LED pásiky so šírkou 8mm.​

Vhodný na vnútorné rohy podhľadov, líšt a nábytku bez lámania pásika.​

Kompaktné riešenie bez voľných vodičov – čistý výsledný vzhľad.​

Ideálny pre dlhé svetelné línie a vyššie zaťaženie, kde klipové spojky nemusia stačiť.

 Umiestnenie konektora je možné aj do vnútra všetkých hliníkových líšt v našej ponuke

Pokyny k montáži a zapojeniu

Príprava pásikov

Odrež RGB LED pásik na označenom mieste so symbolom nožničiek tak, aby ostali viditeľné všetky 4 medené plôšky.​

Z pásika odstráň vrchnú ochrannú vrstvu (pri IP20 len lepiacu pásku odohnúť tak, aby neprekážala pri spájkovaní).​

Zarovnanie s konektorom

Oba pásiky si polož na rovný podklad do tvaru L tak, ako budú v rohu uložené.​

Skontroluj, aby označenia +12 V (alebo +) a R‑G‑B na pásiku sedeli s označením pólov na konektore – musíš dodržať rovnaké poradie farieb na oboch stranách.​

Spájkovanie kontaktov

Spájkovačku nahrej na cca 300–350 °C a hrot priebežne ho čisti.

Najprv jemne „pocínuj“ medené plôšky na pásiku – nanes malú kvapku cínu na každú plôšku, aby sa neskôr spoj vytvoril rýchlo a bez prehrievania.​

Rovnako pocínuj kontaktné plôšky na L konektore.​

Prilož koniec pásika k plôškam konektora a krátkym dotykom hrotu nechaj cín na oboch stranách spojiť; neprehrievaj, aby sa neodlepili spoje na pásiku.

Opakuj pre všetky štyri vodiče (R, G, B, +). Dbaj na to, aby sa cínové mostíky medzi susednými plôškami nepreliali.​

Kontrola a izolácia spoja

Po vychladnutí spoja vizuálne skontroluj, či nie sú medzi plôškami skraty (spojené cínom).​

Spoj môžeš prekryť teplom zmrštiteľnou bužírkou alebo tenkou vrstvou tavného lepidla, aby bol chránený pred dotykom a mechanickým namáhaním.​

Testovanie a zapojenie do systému

Pred finálnou montážou profilov alebo líšt pripoj zostavu pásikov k napájaciemu zdroju a ovládaču a skontroluj, či svietia všetky farby rovnako na oboch stranách rohu.​​

Až po úspešnom teste vlož pásiky s rohovým konektorom do hliníkového profilu alebo lišty a definitívne ich prilep.

  Názorné použitie spojovacieho konektora pre LED pásik, aj tento článok si môžete pozrieť na našom Blogu.

   Príklady využitia

vytváranie 90° rohov pri montáži RGB LED pásikov v podhľadoch, stropných lištách a gypsoch,

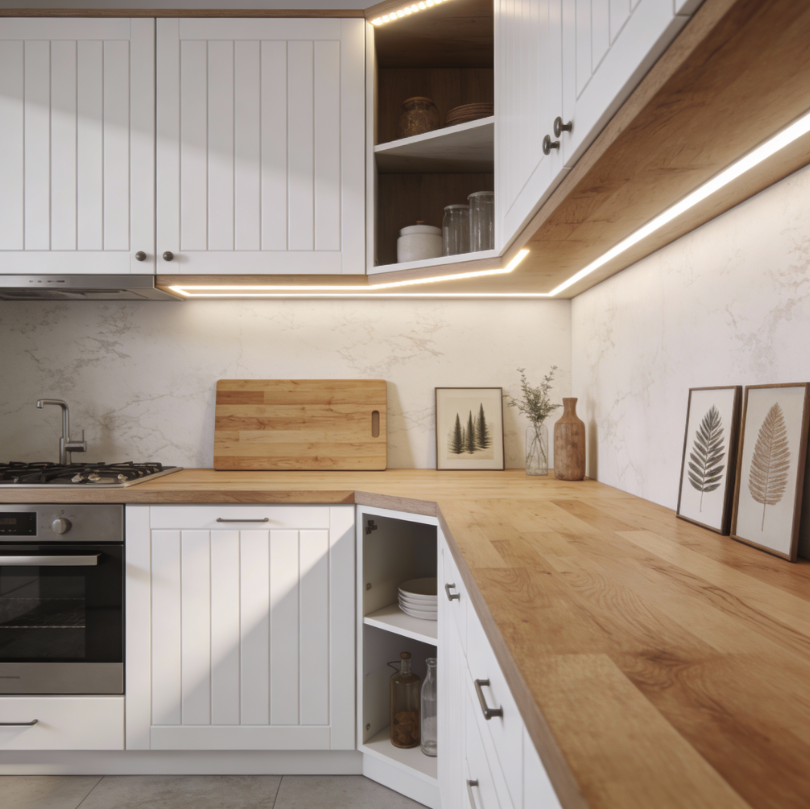

rohové prechody v kuchynských linkách, policiach a nábytkových zostavách,

vnútorné rohy výkladov, vitrín a reklamných boxov,

všade tam, kde je dôležitá kompaktná a spoľahlivá rohová spojka bez viditeľných káblov.
