LedStar Pripojovací konektor pre CCT COB LED pásiky

Podrobný popis

Poznámka:

V prípade nedostupnosti tohto produktu, môžete ako alternatívu použiť RGB COB konektor:

pričom využijete iba 3 piny zo 4 možných

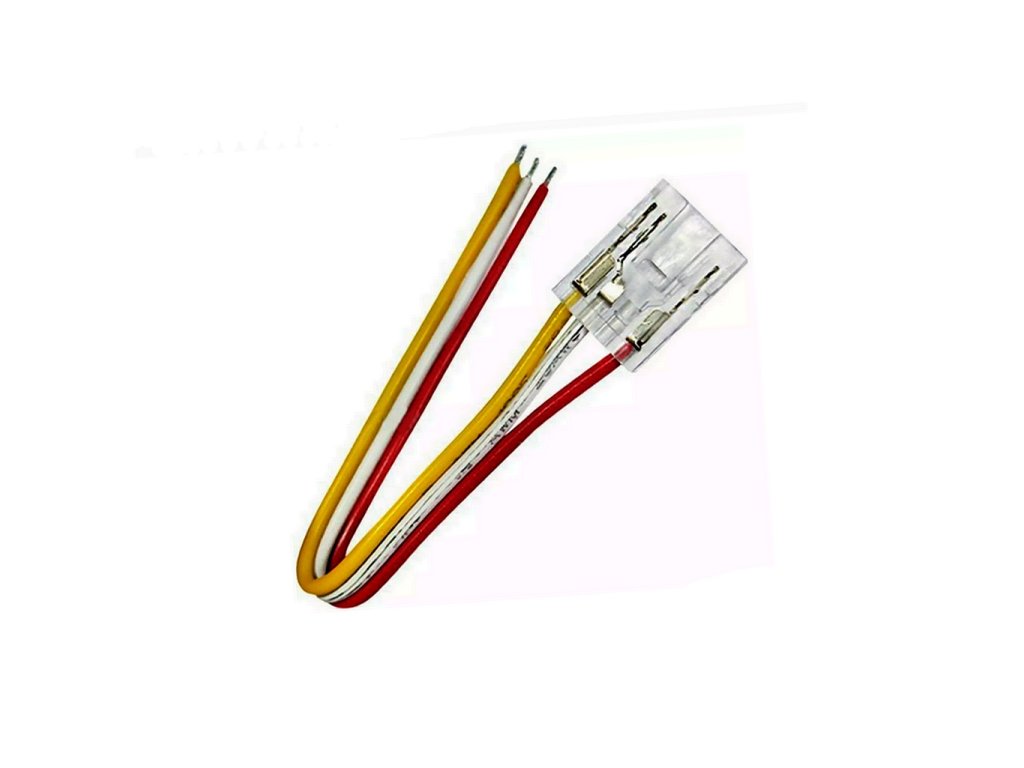

Pripojovací konektor je navrhnutý pre CCT Duálne LED pásiky, ktoré majú na plošnom spoji tri piny (typicky V+, studená biela, teplá biela) a šírku PCB 10 mm; nie je kompatibilná so širšími pásmi alebo RGB/RGBW pásikmi s viacerými pinmi. Vnútri plastového puzdra sa nachádzajú pružné kovové kontakty, ktoré pri zasunutí pásika prepichnú alebo pritlačia medené plochy, čím vytvoria stabilný elektrický spoj bez potreby spájkovania.​

  Podrobné parametre

Slúži k pripojeniu LED pásika bez potreby použitia spájkovačky. LED pásik sa vloží do konektora. a kovové piny sa zatlačia plochými kliešťami aby sa piny zapichli do podkladu LED pásika a zabezpečili vodivé spojenie.

  Názorné použitie spojovacieho konektora pre LED pásik, aj tento článok si môžete pozrieť na našom Blogu.

Konektor je navrhnutý tak, aby ho bolo možné použiť aj v hliníkových lištách.

Bez problémov sa zmestí do väčšiny profilov z našej ponuky, konkrétne do všetkých líšt so šírkou 10 mm a viac.

   Typické použitie

Spojenie dvoch úsekov COB CCT LED pásika v priamom smere pri montáži v stropných, nábytkových alebo soklových profiloch.​

Tvorba spojov v rohoch, nikách a pri prechode cez medzeru medzi dvoma profilmi, kde je potrebné zachovať CCT funkciu bez zložitého spájkovania

Všade kde pracujeme s LED pásikmi, potrebujeme ich pripájať k zdroju alebo aj k ovládaču, pričom sa chceme vyhnúť spájkovaniu. Za predpokladu že LED pásiky umiestňujeme priamo na podklad a nie do lišty. Typický príklad je podsvietenie stropov kde sa LED pásik zvyčajne lepí priamo na kovovú nosnú konštrukciu, na tzv. U alebo CD profily. Vtedy môžeme s výhodou použiť aj tento model konektora. Časté použitie napríklad pri osvetlení v obývacej izbe kde sa tiež používajú aj COB Duálne LED pásiky.
