LedStar Pripojovací konektor pre COB aj SMD 8mm široké LED pásiky
Kód: COB8MM-9633Súvisiaci tovar
Podrobný popis

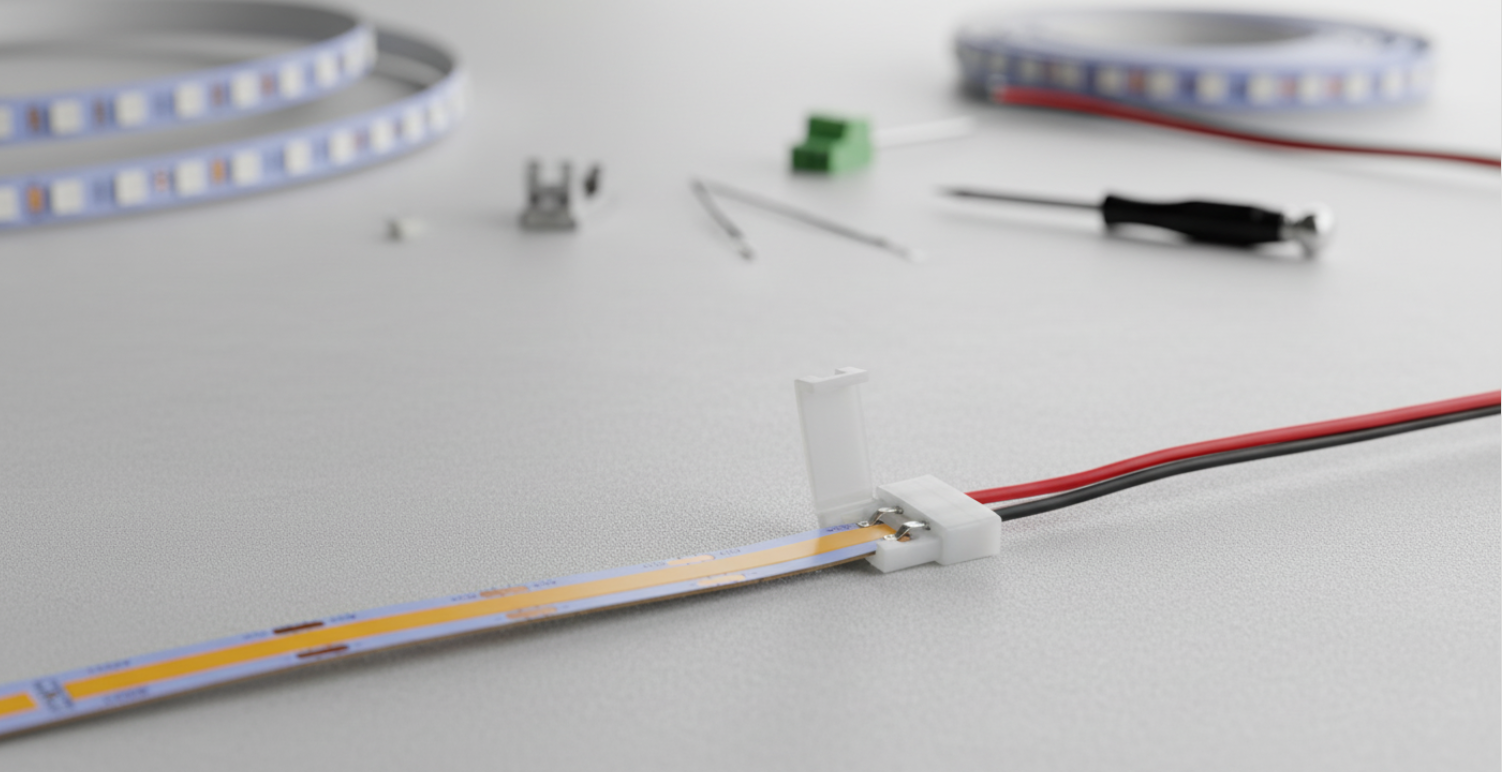

Konektor pozostáva z plastového telieska s mechanizmom, ktorý po zasunutí konca COB pásika pritlačí kontaktné plôšky k vodivým ploškám na páse. Na druhej strane sú vyvedené dva vodiče (červený a čierny) pre jednoduché pripojenie k zdroju alebo ovládaču LED osvetlenia, pričom farebné označenie uľahčuje dodržanie polarity plus/mínus.
Použitie konektora výrazne zrýchľuje montáž aj servis – pásik nie je potrebné spájkovať, čo ocenia najmä montážnici v teréne a pri kratších úsekoch. Konektor je vhodný pre štandardné COB pásiky so šírkou 8 mm; pred zacvaknutím je nutné odstrániť silikón alebo ochrannú vrstvu z kontaktov podľa typu pásika, aby bol zabezpečený dobrý elektrický kontakt.
Konektor je univerzálne použitelný aj pre klasické SMD 8mm široké LED pásiky na 12V,24V a 48V
Hlavné výhody
Rýchle pripojenie COB LED pásika 8 mm k napájaniu bez spájkovania.
Farebne označené vodiče (červená/čierna) pre jednoduché dodržanie polarity.
Vhodné na montáž aj dodatočné úpravy dĺžok – pásik možno kedykoľvek odpojiť a skrátiť či vymeniť.
Kompaktné rozmery konektora umožňujú skrytie v profile alebo lište ktorá má vnútorný rozmer min 12-13mm.
Univerzálne uplatnenie pre všetky typy COB mono jednofarebných dvoj pinových LED pásikov so šírkou 8mm.
Pokyny k inštalácii
Odrež COB pásik v mieste označenom výrobcom a z kontaktov odstráň ochrannú vrstvu (ak je prítomná), aby boli medené plôšky čisté a rovné.
Otvor konektor, vlož pásik tak, aby kontakty pásu lícovali s kontaktmi konektora, a kryt pevne zacvakni; následne pripoj červený a čierny vodič k napájaciemu zdroju alebo ovládaču podľa polarity.
Po zapojení urob krátky funkčný test a konektor mechanicky zaisti (napr. v profile, lište alebo lepiacou páskou), aby sa pásik pri manipulácii nevyťahoval.
Uplatnenie – najčastejšie použitie
Použijeme napríklad pre pripojenie bieleho resp. jednofarebného LED pásika priamo ku napájaciemu zdroju typu adaptér ktorý je vybavený opačným konektorom typu samec. Pričom LED pásik nepotrebujme spájkovať, stačí ho vložiť do zaklapávacieho mechanizmu konektora. Bežným použitím sú členité rozvody kde viac vetiev LED jednofarebných pásikov pripájame k rozbočovaču pre zapojenie do jedného zdroja. Napríklad pri osvetlení viacerých poličiek s LED svetlom.
Prepojenie COB 8 mm pásikov v nábytkových a profilových inštaláciách bez spájkovania.
Rýchle napojenie kratších úsekov COB pásu pri montáži v sadrokartóne, lištách a hliníkových profiloch.
Servisné a doplnkové práce, keď je potrebné pásik skrátiť alebo vymeniť bez použitia spájkovačky.
Dodatočné parametre
| Kategória: | LED konektory podľa typu pásika |
|---|---|
| Záruka: | 5 rokov |
| Hmotnosť: | 0.01 kg |
| ? Certifikáty: | CE, RoHS |
| Dĺžka: | 17cm |
| ? Prípustná teplota: | -30 až +70°C |
| Rozmery: | 160x13x5mm |
| ? Stupeň krytia, vode odolnosť: | IP20, interiérový |
| Typ: | COB konektor, Pripájací LED konektor |
| Uvedená cena: | za 1ks |
| Výška: | 5mm |
| Záruka: | 5 rokov |
