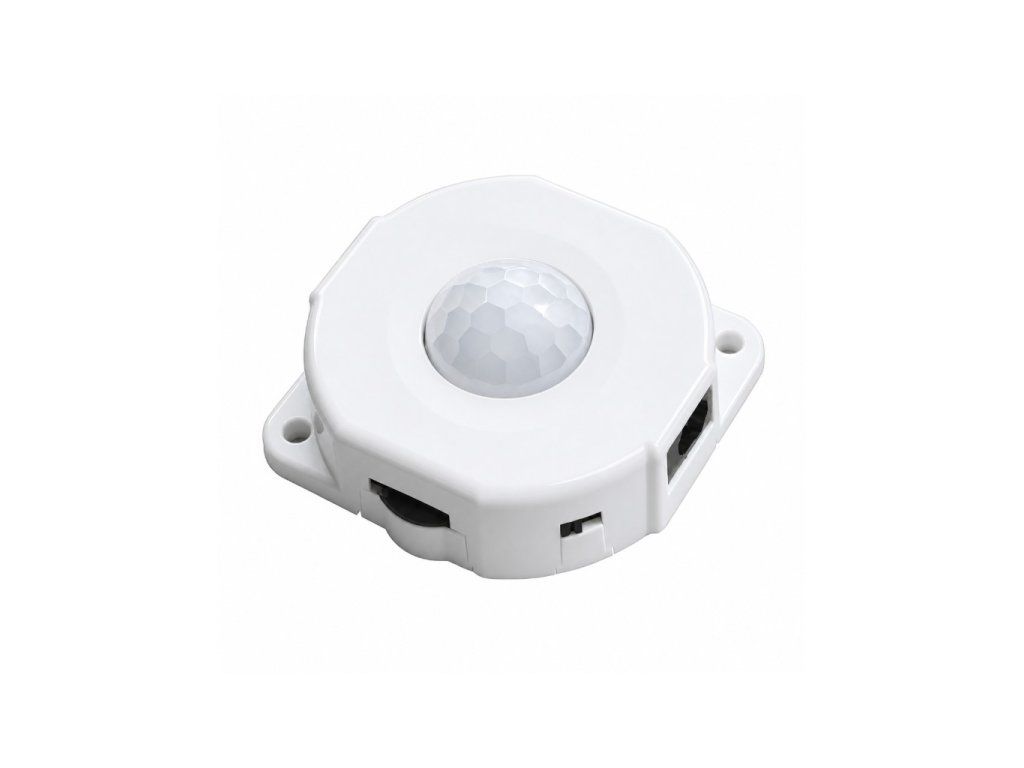

Pohybový PIR senzor pre LED osvetlenie, nastaviteľné funkcie, 5A, 5V/12V/24V, MCPIR8025

Podrobný popis

PIR spínač PIR8025 je malý, ale výkonný infračervený senzor pohybu, navrhnutý predovšetkým na automatické ovládanie nízkonapäťového LED osvetlenia 5–24 V DC. Po zaznamenaní pohybu v dosahu cca 3–5 m a uhle 150° zapne pripojené svietidlá, po uplynutí nastaveného času bez pohybu ich automaticky vypne. Vďaka tomu šetrí energiu a zvyšuje komfort používania – svetlo sa rozsvieti len vtedy, keď je to potrebné.

Senzor umožňuje pripojenie záťaže do 5 A, čo postačuje pre kratšie až stredne dlhé úseky LED pásikov alebo viacero menších svietidiel na jednom okruhu. Vstupné napájanie 5–24 V DC z neho robí univerzálne riešenie pre 5 V, 12 V aj 24 V LED systémy. Pomocou integrovaného časového relé je možné nastaviť oneskorenie vypnutia v rozsahu od 15 sekúnd do 5 minút, takže správanie senzora ľahko prispôsobíš konkréntnemu použitiu – krátky interval do šatníka, dlhší na chodbu či schodisko.

Stupeň ochrany IP20 predurčuje použitie v suchom interiéri, kde kompaktné rozmery 14 × 40 × 43 mm umožňujú uložiť spínač do profilu, skrinky, podhľadu či elektrokrabice. Jednoduché svorky/zoskrutkovateľné konektory uľahčujú zapojenie medzi zdroj a LED záťaž.

 PIR senzor reagujúci na prítomnosť človeka

Pohybový senzor PIR 5-12-24V s káblikmi sa vyznačuje kompaktným a estetickým dizajnom, vďaka ktorému sa ľahko hodí do rôznych typov interiérov bez toho, aby narušil ich estetiku. Vďaka použitiu technológie PIR je schopný detekovať prítomnosť osôb v prevádzkovom dosahu senzora. Detekčné pole tohto snímača je: 120 [°]/360 [°]. Dobu svietenia je možné upraviť v závislosti od preferencií užívateľa. Umožňuje nastaviť tieto časové intervaly svietenia:  5 sekúnd, 30s, 1min, 3min, 5min, 8min

  Stmievač pre úsporu elektrickej energie

Jednou z kľúčových výhod snímača pohybu, je jeho energetická účinnosť. Vďaka presnej detekcii pohybu, senzor zapne osvetlenie len vtedy, keď je to naozaj potrebné, čím sa výrazne zníži spotreba elektrickej energie. Zariadenie je ideálnym riešením pre všetkých, ktorí chcú znížiť svoje účty za elektrinu a starať sa o zlepšenie prírodného prostredia.

  Inštalácia a pokyny k zapojeniu

Schéma zapojenia

Input (vstup): pripojenie napájacieho zdroja 5–24 V DC (plus a mínus).

Output (výstup): pripojenie LED pásika alebo inej DC záťaže.

Spínač sa zapája do série medzi zdroj a LED osvetlenie tak, aby cez neho pretekal celý prúd k záťaži.

Postup montáže

Vypni napájanie zdroja 5–24 V DC.

Podľa polarity pripoj vodiče zo zdroja na vstupné svorky spínača a z výstupných svoriek pokračuj k LED pásiku/svietidlu.

Skontroluj spoje a zabezpeč, aby žiadny vodič nebol uvoľnený alebo v skratu.

Umiestni spínač tak, aby senzor PIR „videl“ priestor, kde sa má snímať pohyb – typicky smerom k dverám alebo do stredu miestnosti.

Nastavenie času

Pomocou malého otočného regulátora (timer relay) nastav požadované oneskorenie vypnutia v rozsahu 15 s až 5 min.

Po každej zmene nastavenia vyskúšaj reálne správanie, aby si našiel optimálnu hodnotu.

Bezpečnostné odporúčania

Neprekračuj maximálny prúd 5 A, pri vyššej záťaži rozdeľ systém na viac okruhov alebo použi výkonnejší senzor.

Senzor chráň pred vlhkosťou a prachom; IP20 je vhodné len do suchého interiéru.

Inštaláciu nech vykoná osoba so základnými znalosťami elektroinštalácií a bezpečnosti pri práci s nízkym napätím.

  Možnosti nastavenia Benefity v bodoch

Automatické zapínanie/vypínanie LED osvetlenia podľa pohybu.

Široký rozsah napájania 5–24 V DC – vhodné pre 5 V, 12 V aj 24 V LED systémy.

Maximálny prúd 5 A – vhodný pre viacero metrov LED pásika alebo viac menších svietidiel.

Nastaviteľné oneskorenie 15 s – 5 min pre prispôsobenie rôznym aplikáciám.

Kompaktné rozmery, jednoduché zapojenie, vhodné do profilov, skriniek a podhľadov.

Znižuje spotrebu energie a predlžuje životnosť LED osvetlenia, keďže nesvieti zbytočne.

Nastaviteľný Nočný / Denný režim

 Odporúčané použitie

Automatické ovládanie LED pásikov v skrinkách, šatníkoch, kuchynských linkách a zásuvkách.

Pohybom riadené osvetlenie chodieb, WC, technických miestností a skladov pri napájaní 12/24 V.

Projekty, kde je potrebné jednoduché, lacné a spoľahlivé riešenie bezdrôtovej logiky – senzor stačí vložiť medzi zdroj a LED.
