Schodiskový ovládač RL-STEP-P2 pre 32 schodov, PIR senzory, diaľkové ovládanie a aplikácia

Podrobný popis

Schodiskový ovládač RL-STEP-P2 je moderné riešenie pre automatické LED osvetlenie schodov v rodinnom dome, byte, kancelárii, hoteli, penzióne alebo komerčnom interiéri. Umožňuje samostatne ovládať až 32 schodov a vytvoriť plynulý svetelný efekt pri výstupe aj zostupe.

Systém funguje pomocou dvoch PIR pohybových senzorov. Jeden senzor sa umiestňuje pri spodnej časti schodiska a druhý pri hornej časti. Keď osoba vstúpi na schodisko, senzor zaznamená pohyb a ovládač postupne rozsvieti jednotlivé schody v smere pohybu. Pri výstupe sa schody rozsvecujú zdola nahor, pri zostupe zhora nadol.

Ovládač je vhodný pre jednofarebné LED pásiky alebo pre adresovateľné digitálne LED pásiky. Pri bežných jednofarebných LED pásikoch má každý schod samostatný výstupný kanál. Pri použití digitálnych LED pásikov je možné využiť dátové výstupy DAT1 a DAT2, ktoré umožňujú vytvárať dynamickejšie svetelné efekty podľa možností kompatibilného digitálneho pásika a konfigurácie ovládača.

RL-STEP-P2 podporuje napájanie 12–24 V DC, preto je vhodný pre väčšinu bežných LED systémov používaných pri schodiskovom osvetlení. Maximálny výkon ovládača je až 768 W pri použití 24 V DC napájania. Pri 12 V DC je potrebné výkon prispôsobiť použitým LED pásikom, počtu schodov a maximálnemu prúdu jednotlivých výstupov.

Súčasťou systému je diaľkové ovládanie, ktoré umožňuje pohodlne meniť nastavenia bez nutnosti prístupu priamo k riadiacej jednotke. Ovládač podporuje aj ovládanie prostredníctvom aplikácie, čo umožňuje upravovať funkcie systému cez mobilné zariadenie podľa možností použitého ekosystému a návodu výrobcu.

Hlavné výhody

Inteligentný schodiskový ovládač pre až 32 schodov.

Automatické rozsvecovanie podľa smeru pohybu.

Dva PIR pohybové senzory pre hornú a dolnú časť schodiska.

Diaľkové ovládanie v balení.

Podpora ovládania pomocou aplikácie.

Napájanie 12–24 V DC.

Maximálny výkon až 768 W pri 24 V DC.

Výstupný prúd až 3 × 1 A na schod.

Podpora jednofarebných LED pásikov.

Dátové výstupy DAT1 a DAT2 pre adresovateľné digitálne LED pásiky.

Možnosť prispôsobiť rýchlosť, smer a čas svetelných efektov podľa nastavenia.

Praktické riešenie pre bezpečný pohyb po schodoch.

Vhodné pre rodinné domy, byty, hotely, penzióny a komerčné objekty.

 Ďalšie prednosti

Automatické osvetlenie až 32 schodov

Ovládač RL-STEP-P2 dokáže ovládať až 32 samostatných schodov. Každý schod môže mať vlastný LED pásik alebo vlastný svetelný okruh.

Toto riešenie je vhodné pre bežné rodinné schodisko, väčšie schodiská v mezonete, kancelárii, hoteli, penzióne alebo administratívnej budove. Ak má vaše schodisko menej ako 32 stupňov, využijete iba potrebný počet výstupov.

Pri automatickom režime ovládač postupne rozsvieti schody v smere pohybu. Po uplynutí nastavenej doby bez pohybu sa schody postupne vypnú. Výsledkom je moderný efekt, lepšia orientácia na schodisku a úspora energie.

PIR senzory pre pohyb z oboch smerov

V balení sú dva PIR pohybové senzory určené na montáž pri spodnej a hornej časti schodiska.

PIR senzor pri spodnej časti schodiska rozpozná, že osoba začína stúpať. Ovládač následne aktivuje svetlo postupne od spodného schodu smerom nahor.

PIR senzor pri hornej časti schodiska rozpozná, že osoba začína schádzať. Ovládač následne aktivuje svetlo postupne od horného schodu smerom nadol.

Výhody PIR senzorov:

Automatické osvetlenie bez hľadania vypínača.

Rozsvietenie schodov podľa smeru pohybu.

Vyšší komfort pri pohybe po schodisku.

Praktické riešenie pri pohybe s plnými rukami.

Úspora energie, pretože svetlo sa aktivuje iba pri pohybe.

Lepšia orientácia na schodisku večer a v noci.

Vhodné pre deti, seniorov aj návštevy.

Senzory majú prívodné káble s dĺžkou približne 1,5 m. Pri plánovaní montáže preto odporúčame dopredu určiť miesto umiestnenia ovládača a vzdialenosť senzorov od riadiacej jednotky.

Diaľkové ovládanie a aplikácia

Súčasťou ovládača je diaľkový ovládač, ktorý umožňuje pohodlne upravovať funkcie schodiskového osvetlenia. Nie je potrebné otvárať elektroinštalačnú skrinku ani manipulovať s riadiacou jednotkou umiestnenou v rozvádzači, pod schodmi alebo v technickej miestnosti.

Podľa možností výrobcu a nastavenia systému je k dispozícii aj ovládanie pomocou aplikácie. Aplikácia umožňuje pohodlné ovládanie a prispôsobenie schodiskového osvetlenia prostredníctvom mobilného zariadenia.

Presné funkcie, ktoré je možné meniť diaľkovým ovládačom alebo aplikáciou, sa riaďte návodom výrobcu. Môžu zahŕňať nastavenie rýchlosti efektu, času svietenia, jasu, smeru rozsvecovania, režimu pohybových senzorov alebo trvalého osvetlenia.

Podpora digitálnych LED pásikov

RL-STEP-P2 má dátové výstupy DAT1 a DAT2 určené pre adresovateľné LED pásiky. To umožňuje použitie digitálnych LED pásikov v schodiskových inštaláciách.

Digitálny LED pásik dokáže vytvárať plynulejšie dynamické efekty, farebné prechody, postupné svetelné animácie alebo pohyblivé svetlo. Konkrétne možnosti závisia od typu digitálneho LED pásika, podporovaného riadiaceho čipu a nastavenia ovládača.

Pred použitím digitálneho LED pásika overte kompatibilitu jeho riadiaceho čipu s ovládačom RL-STEP-P2. Digitálne pásiky môžu mať odlišné dátové protokoly, napätia a zapojenia.

 Zapojenie

Základné zapojenie systému je nasledovné:

Zásuvka 230 V → LED zdroj 12 V alebo 24 V DC → schodiskový ovládač RL-STEP-P2 → jednotlivé LED pásiky na schodoch.

PIR senzory pripojte do príslušných vstupov ovládača. Jeden senzor umiestnite pri spodnej časti schodiska a druhý pri hornej časti. Diaľkový ovládač komunikuje s riadiacou jednotkou bezdrôtovo podľa systému výrobcu.

Pri použití jednofarebných LED pásikov pripojte každý schod k samostatnému výstupu ovládača. Pri použití digitálnych LED pásikov dodržte označenie dátových výstupov DAT1 a DAT2, správny smer dátového signálu a kompatibilitu digitálneho čipu.

Montáž a upozornenia

Ovládač umiestnite do suchého, odvetraného a prístupného priestoru. Ideálne miesto je pod schodmi, v rozvádzači, technickej miestnosti alebo v skrinke, odkiaľ je možné pohodlne viesť káble ku všetkým schodom a senzorom.

Pred montážou vždy vypnite elektrický okruh. Dodržte polaritu plus a mínus pri napájaní ovládača aj LED pásikov. Pri väčšom počte schodov odporúčame starostlivo označiť jednotlivé vodiče, aby bol každý pásik pripojený k správnemu kanálu.

Pripojenie napájacieho zdroja na sieť 230 V odporúčame zveriť kvalifikovanému elektrikárovi.

Dôležité upozornenia

Ovládač používajte iba s napätím 12–24 V DC.

Ovládač nepripájajte priamo do siete 230 V.

Je určený pre suché vnútorné priestory.

Pred zapojením vždy odpojte napájací zdroj od elektrickej siete.

Dodržte správnu polaritu napájania a LED výstupov.

Pri použití digitálnych LED pásikov overte kompatibilitu digitálneho čipu.

Neprekračujte maximálny výkon ani maximálny prúd výstupov.

PIR senzory neumiestňujte priamo proti zdrojom tepla, ventilátorom alebo klimatizácii.

Pri montáži na schody odporúčame LED pásiky chrániť vhodným hliníkovým profilom.

Pripojenie zdroja na sieť 230 V odporúčame zveriť kvalifikovanému elektrikárovi.

 Ďalšie pokyny

Výber napájacieho zdroja

Napájací zdroj vyberte podľa napätia použitých LED pásikov, teda 12 V alebo 24 V DC, a podľa ich celkového príkonu.

Pre správny výber vypočítajte celkový príkon všetkých LED pásikov na schodoch a pridajte výkonovú rezervu približne 15 až 20%. Napríklad pri 16 schodoch s LED pásikmi s príkonom 10 W/m a dĺžkou 1 m je celkový príkon približne 160 W. Pri 12 V systéme preto odporúčame zdroj s výkonom aspoň 200 W.

Ovládač nepripájajte priamo do siete 230 V. Vždy použite vhodný stabilizovaný LED zdroj s výstupom 12 V alebo 24 V DC.

 Uplatnenie v praxi, kde sa hodí

Schodiská v rodinných domoch.

Byty a mezonetové byty.

Hotely, penzióny a apartmány.

Kancelárie a administratívne budovy.

Reštaurácie, bary a komerčné priestory.

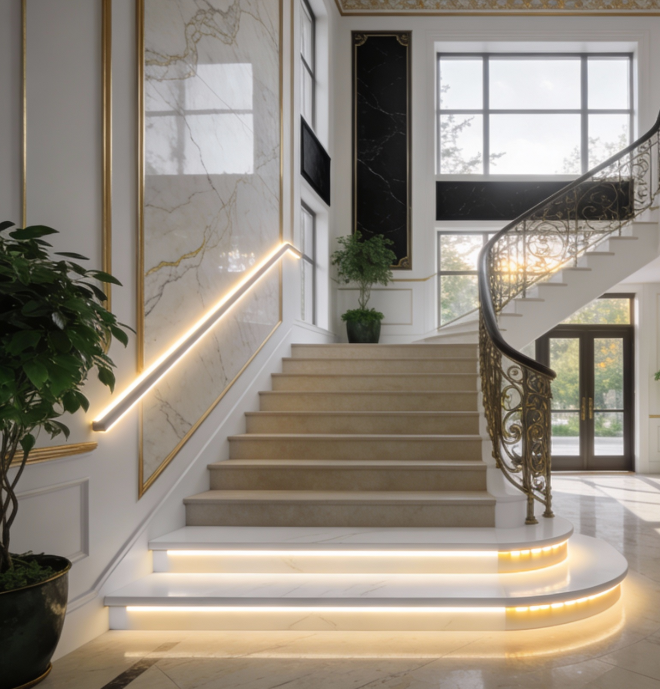

Moderné interiéry s LED profilmi pod nášľapnou hranou schodov.

Schodiská s bočným LED osvetlením.

Schody s jednofarebnými alebo digitálnymi adresovateľnými LED pásikmi.

Miesta, kde chcete automaticky rozsvietiť schody pri pohybe.
