Dvojitý pohybový a dverový senzor pre LED svietidlá 12–24V 4A 96W, IR011

Podrobný popis

Senzor IR011 je praktický spínač pre automatické ovládanie jednofarebného LED osvetlenia v nábytku, skrini, vitríne alebo v menšom interiérovom priestore. Pracuje s nízkonapäťovým napájaním 12–24 V DC, maximálnym prúdom 4 A a umožňuje pripojiť LED osvetlenie s výkonom do 48 W pri 12 V alebo do 96 W pri 24 V.

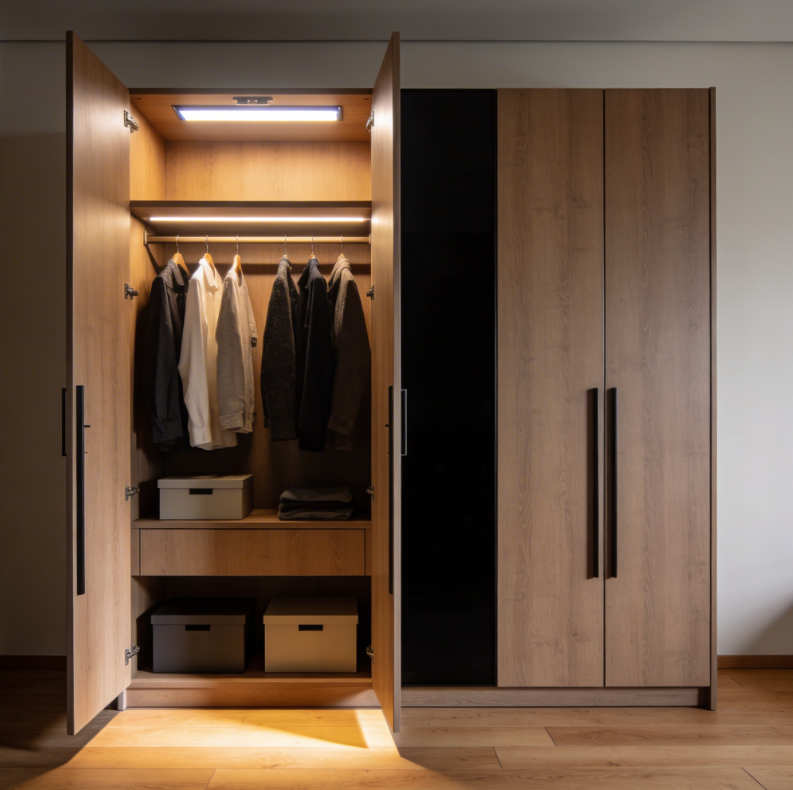

V balení sa nachádzajú dva samostatné senzory. Nie je to teda jednoduchý spínač s jedným čidlom. Dvojité riešenie umožňuje sledovať dve samostatné strany nábytku, dve dvere alebo dve zóny. Najpraktickejšie využitie je v dvojkrídlovej šatníkovej skrini: jeden senzor umiestnite pri ľavých dverách a druhý pri pravých. Otvorenie ktoréhokoľvek krídla automaticky aktivuje LED osvetlenie.

IR011 je možné použiť v dvoch pracovných režimoch: dverový režim a pohybový režim. Pred montážou a prvým použitím je nevyhnutné vybrať správny režim a senzor správne naprogramovať podľa pokynov výrobcu. Nesprávne nastavenie režimu alebo nevhodné umiestnenie senzorov môže spôsobiť, že sa svetlo nebude zapínať alebo vypínať podľa očakávania.

V dverovom režime senzory sledujú polohu dverí. Pri otvorení dverí sa LED svetlo rozsvieti, pri zatvorení oboch dverí sa vypne. V pohybovom režime senzory reagujú na pohyb alebo prítomnosť ruky v snímacej oblasti. Tento režim je vhodný napríklad pod kuchynskú skrinku, pri polici, vo vitríne, v šatníku alebo pri menšom úložnom priestore.

Senzory majú dosah približne 5 cm. V dverovom režime je preto dôležité, aby sa pri zatvorených dverách nachádzal povrch dverí v dostatočnej blízkosti senzora. Pri otvorení dverí sa vzdialenosť zmení a systém aktivuje pripojené LED osvetlenie.

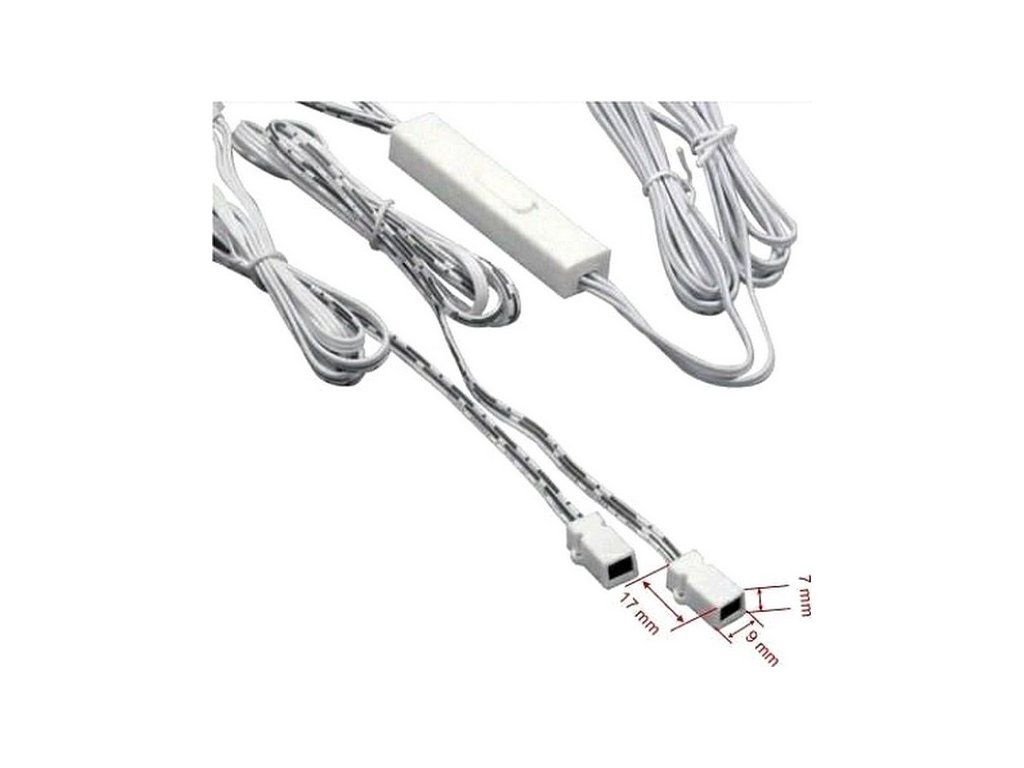

Riadiaci modul má kompaktné rozmery približne 40 × 17 × 12 mm a senzory sú pripojené káblami s dĺžkou približne 1,3 m. To poskytuje dostatok priestoru na skryté osadenie modulu do korpusu skrine, nad policu, do LED profilu alebo za nábytkovú dosku.

Dva režimy fungovania

Dverový režim

Dverový režim je určený najmä pre skrine, šatníky, vitríny a nábytkové skrinky.

• Pri otvorení ľavých dverí aktivuje osvetlenie prvý senzor.

• Pri otvorení pravých dverí aktivuje osvetlenie druhý senzor.

• Ak sú otvorené obe dvere, svetlo zostáva zapnuté.

• Ak zatvoríte jedno krídlo, ale druhé zostane otvorené, osvetlenie zostáva zapnuté.

• LED svetlo sa vypne až po zatvorení oboch dverí.

Tento režim je vhodný najmä vtedy, keď chcete, aby osvetlenie automaticky reagovalo na používanie konkrétneho nábytku bez potreby manuálneho vypínača.

Pohybový režim

Pohybový režim je určený na bezdotykové zapnutie svetla pri pohybe alebo priblížení ruky k snímaču.

• Svetlo sa zapne po zaznamenaní pohybu v dosahu senzora.

• Režim je vhodný pre otvorené police, vitríny, úložné priestory alebo podsvietenie kuchynskej linky.

• Dvojica senzorov môže pokryť dve strany nábytku alebo dva samostatné prístupové body.

• Pri montáži sa vyhnite umiestneniu senzorov proti lesklým, reflexným alebo pohyblivým predmetom, ktoré môžu ovplyvniť ich reakciu.

Dôležité: správne naprogramovanie

Pred konečnou montážou musí byť senzor nastavený na požadovaný spôsob práce. Dverový režim a pohybový režim sa správajú odlišne, preto je nutné vybrať správnu funkciu podľa miesta použitia.

Pred zapojením si určite, či bude senzor ovládať svetlo podľa otvorenia dverí alebo podľa pohybu.

Zvoľte a naprogramujte požadovaný režim podľa priloženého návodu výrobcu.

Pripojte napájací zdroj a LED osvetlenie.

Senzory najskôr otestujte bez pevnej montáže.

Postup správneho nastavenia:

nastavte spínač do požadovaného režimu Door alebo Hand

oba senzory musia byť súčasne buď zakryté, alebo odkryté

nesmie nastať situácia, že jeden senzor je zakrytý (akákoľvek aj vzdialená prekážka pred snímačom) a druhý odkrytý

pripojte napájanie – senzory načítajú aktuálne nastavenie a automaticky sa naprogramujú (trvá približne 3 sekundy)

ak bol postup vykonaný správne, spínač uloží režim a bude správne pracovať.

Dôležité upozornenie: Časté vypínanie a zapínanie napájania alebo neustále prepínanie režimov spôsobí, že sa spínač bude opakovane preprogramovávať a nebude fungovať správne.

V dverovom režime overte otvorenie ľavých aj pravých dverí samostatne.

Overte, že svetlo zhasne až po zatvorení oboch dverí.

V pohybovom režime skontrolujte dosah a smer snímania.

Až po úspešnom teste senzory napevno upevnite.

Správne naprogramovanie je dôležité pre spoľahlivú prevádzku.

  Hlavné benefity

Dva samostatné senzory v jednom sete

Dverový režim pre automatické osvetlenie skriniek a skríň

Pohybový režim pre bezdotykové ovládanie LED osvetlenia

Možnosť sledovať ľavé aj pravé dvere dvojkrídlovej skrine

Svetlo sa vypne až po zatvorení oboch dverí

Vhodné pre jednofarebné LED pásy a jednofarebné LED svietidlá

Pracovné napätie 12–24 V DC

Maximálny prúd 4 A

Maximálny výkon do 48 W pri 12 V

Maximálny výkon do 96 W pri 24 V

Dosah senzora približne 5 cm

Dlhé káble k senzorom približne 1,3 m

Kompaktný riadiaci modul vhodný na skrytú montáž

Automatické osvetlenie bez manuálneho vypínača

Úspora energie, pretože svetlo svieti len pri používaní priestoru

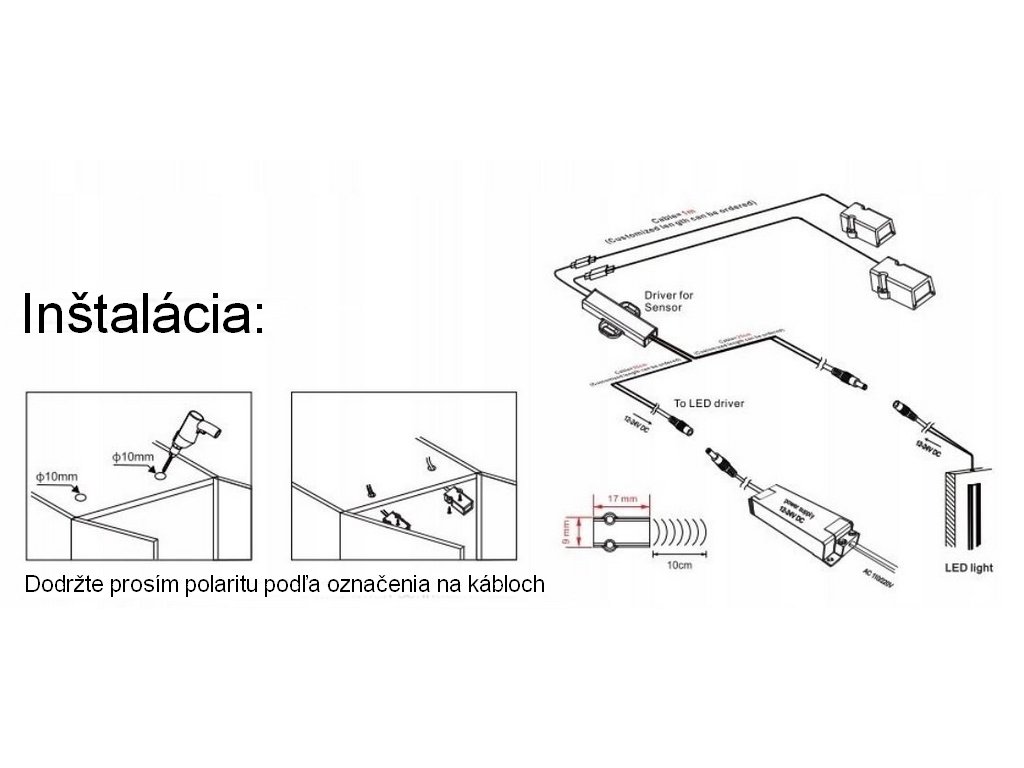

Inštalačné a praktické tipy, zapojenie a montáž

Senzor IR011 sa pripája medzi nízkonapäťový napájací zdroj a jednofarebné LED osvetlenie:

Pripojte vstup senzora ku kompatibilnému 12 V alebo 24 V DC napájaciemu zdroju.

Pripojte výstup senzora k jednofarebnému LED pásu alebo LED svietidlu s rovnakým pracovným napätím.

Vyberte a naprogramujte správny pracovný režim: dverový alebo pohybový.

V dverovom režime umiestnite jeden senzor k ľavým a druhý k pravým dverám.

Pri zatvorených dverách dodržte odporúčanú vzdialenosť približne do 5 cm.

Pred definitívnou montážou otestujte funkciu každého senzora zvlášť.

Skontrolujte, že pripojené LED osvetlenie neprekračuje maximálne zaťaženie 48 W pri 12 V alebo 96 W pri 24 V.

Senzor nikdy nepripájajte priamo na sieťové napätie 230 V AC. Montáž napájacej časti odporúčame vykonať osobou s príslušnou elektrotechnickou kvalifikáciou.

   Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Pohybový senzor reagujúci na pohyb dverí nábytku alebo pohyb osoby

Režim dverí (prepínač vpravo). Môžete použiť 1 alebo 2 snímače. Tento režim je určený na snímanie pohybu dverí. Keď sa dvere otvoria svetlo sa zapne. Pri zatvorení dverí dôjde k vypnutiu svetla. Ideálne pre použitie v šatníkových skriniach s dvoma dverami alebo posuvnými dverami. Keď sú cieľové objekty v oblasti detekcie oboch detektorov, LED zhasne. Ak sa v dosahu detekcie jedného z dvoch detektorov nenachádza žiadny cieľový objekt, LED sa rozsvieti.

 Príklady použitia

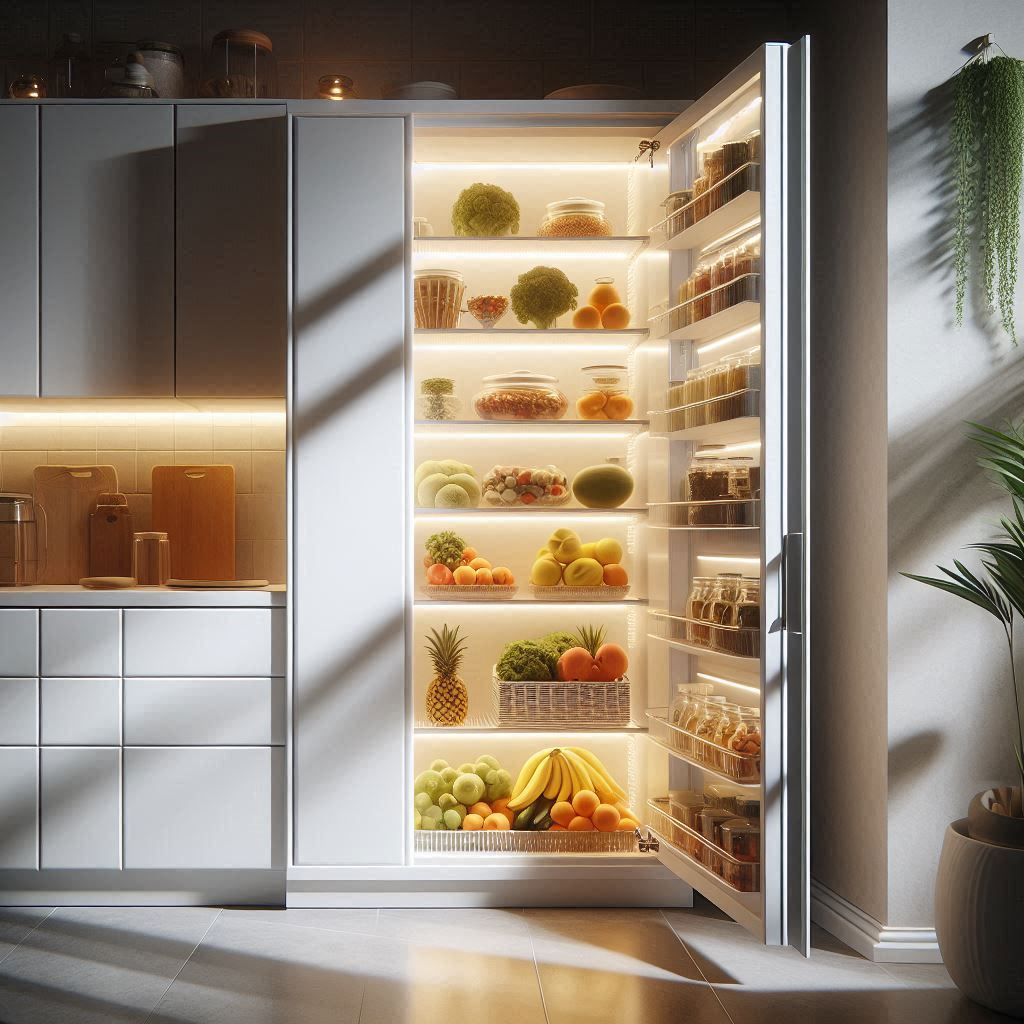

Napríklad pri detekcií otvorenia dvierok skrinky s následným rozsvietením LED pásika vo vnútri skrinky.
