LedStar Digitálny ovládač STEP-06 pre RGB LED osvetlenia schodov 10A 12V/24V 2xPIR senzor xsenzor

Podrobný popis

Digitálny schodiskový ovládač STEP-06 (12–24V DC, 10A) je určený na automatické ovládanie farebného LED osvetlenia schodov .Vytvára plynulý kaskádový efekt: jednotlivé stupne sa rozsvietia postupne jeden za druhým smerom hore alebo dole podľa toho, ktoré PIR čidlo zaznamená pohyb. Po uplynutí nastavenej doby sa svetlo rovnako plynulo stlmí a zhasne, takže pohyb po schodisku je bezpečný a zároveň veľmi efektný.

Ovládač pracuje v rozsahu napájania 12–24V DC a zvládne záťaž až 10A, čo znamená maximálne 120 W pri 12V alebo 240 W pri 24V – dostatočný výkon pre väčšinu RGB LED pásov na schodoch. Podporuje digitálne RGB LED pásy 12V alebo 24V (3-kanálové zapojenie).

V balení sú dve PIR čidlá na kábloch, ktoré sa umiestnia na spodok a vrch schodiska – ovládač tak vie rozlíšiť, či používateľ ide hore alebo dole, a podľa toho spustí efekt od prvého alebo posledného stupňa. Súčasťou je aj súmrakový senzor, ktorý zabezpečí, že schodové osvetlenie sa aktivuje iba pri nedostatočnom dennom svetle, čo ďalej znižuje spotrebu energie.

Na prednom paneli je displej a ovládacie tlačidlá, pomocou ktorých možno zvoliť režim, nastaviť počet stupňov (do 16), rýchlosť kaskádového efektu, dobu dosvitu a úroveň jasu. To umožňuje prispôsobiť správanie podľa typu schodov (krátke/dlhé), požadovanej dynamiky efektu a svetelného komfortu. Ovládač má krytie IP20 a je určený na montáž v interiéri, napr. do elektroinštalačnej krabice alebo do rozvádzača pri schodisku.

Pre správnu funkciu je potrebné dokúpiť RGB riadiacu kabeláž  pre jednotlivé stupne, vhodný 12/24V zdroj a RGB LED pásy alebo svietidlá – samotný ovládač neobsahuje napájací zdroj ani LED osvetlenie.

Určené pre aplikácie s požiadavkou na exkluzivitu, keďže digitálne pásiky dokážu vytvárať ľubovoľné efekty pohybujúceho sa svetla v rôznych smeroch a časových úsekoch.

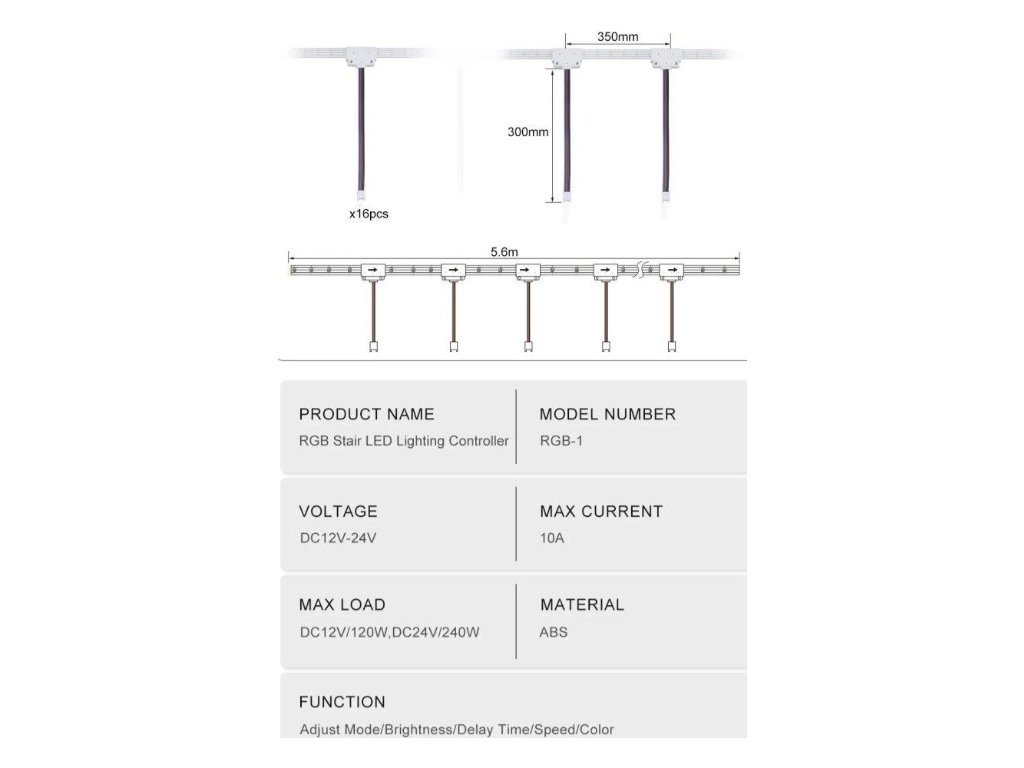

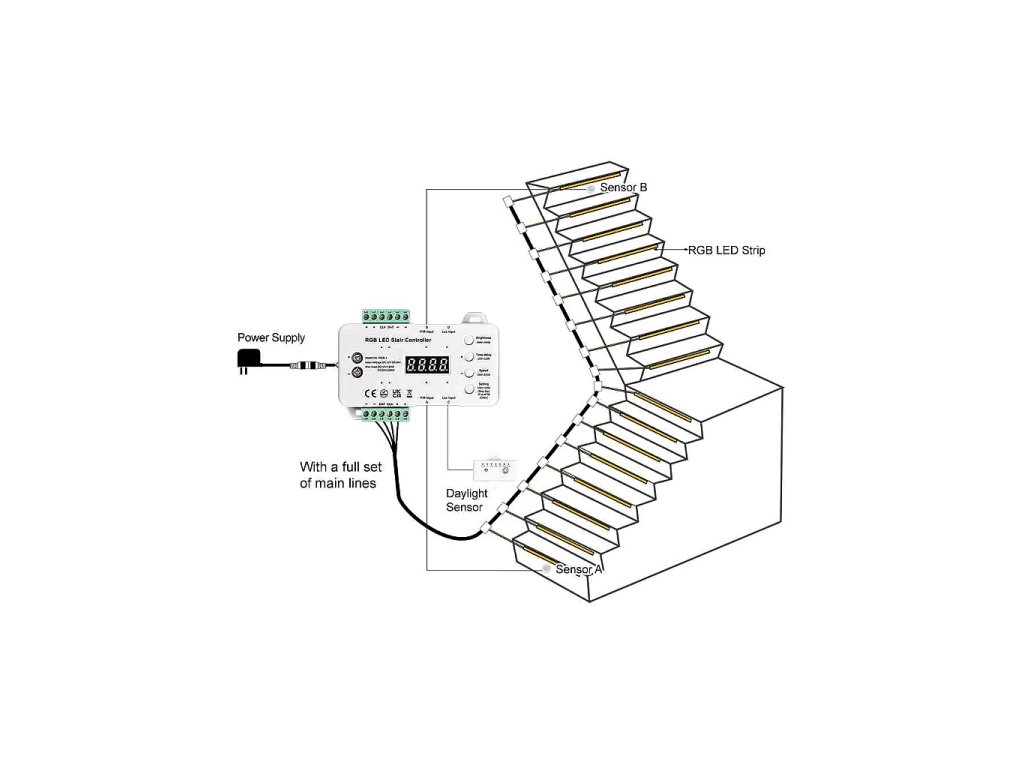

 Vďaka 4 senzorom môžeme osvetliť aj členené schodiska s podestou.

Je možné pripojiť ľubovoľný IC Digitálny LED pásik, nastavenie parametrov svietenia priamo na paneli ovládača

Súčasťou balenia sú 4 x PIR pohybové senzory a 4 x predlžovacie kábliky ku senzorom

  Podrobné informácie

Podpora IC Digitálnych RGB LED pásov 12V aj 24V – ovládač priamo spolupracuje so štandardnými analógovými RGB pásmi, takže stačí pripojiť 3 kanály (R, G, B) + spoločný pól a vhodný zdroj.

Kaskádový efekt s plynulým rozsvietením a stmievaním každého stupňa zaručuje nielen bezpečný pohyb po schodoch, ale aj prémiový dizajnový dojem.

Dve PIR čidlá a súmrakový senzor umožňujú plne automatickú prevádzku – svetlo sa rozsvieti len pri pohybe a len vtedy, keď je na schodisku tma.

Nastaviteľný počet stupňov, rýchlosť, jas aj dobeh uľahčujú prispôsobenie podľa konkrétnej inštalácie a požiadaviek zákazníka.

 Stručný návod na použitie a zapojenie

1. Čo všetko je potrebné

Schodiskový ovládač STEP-06.​

IC Digitálne RGB LED pásy alebo svietidlá na 12V alebo 24V (3 kanály).

Stabilizovaný zdroj 12V alebo 24V DC s dostatočným výkonom (podľa celkového príkonu pásov, max. 10A).

2× PIR snímač (sú v balení) a kábel pre jednotlivé schody.

2. Základné zapojenie napájania

Odpoj napájanie.

Pripoj výstup zdroja 12/24V DC na svorky „V+“ a „V‑“ ovládača RL‑RGB‑1 (podľa schémy výrobcu).

Uisti sa, že napätie zdroja zodpovedá typu RGB LED pásov (12V alebo 24V).​

3. Pripojenie IC RGB LED pásikov

Každý schod (zóna) pripoj na príslušný výstup ovládača podľa označenia kanálov.

Vždy rešpektuj zapojenie IC pásov: spoločný pól (typicky +) a samostatné kanály

Skontroluj, že polarita na všetkých výstupoch je rovnaká a vodiče sú pevne uchytené.​

4. Zapojenie PIR čidiel a súmrakového senzora

Dolné PIR čidlo pripoj do vstupu „PIR1“, horné do „PIR2“ (podľa návodu).

Čidlá namontuj tak, aby snímali vstup na spodku a vrchu schodiska.

Súmrakový senzor zapoj do príslušnej svorky; umožní spínanie len pri nedostatku denného svetla.

5. Prvé nastavenie ovládača

Zapni napájanie zdroja.

Pomocou tlačidiel na paneli nastav:

počet schodov (1–16),

čas dosvitu (oneskorenie vypnutia),

rýchlosť kaskádového efektu a požadovanú úroveň jasu.

Otestuj chod: prejdi raz zdola hore a raz zhora dole, skontroluj smer efektu a plynulosť.

6. Bezpečnosť a odporúčania

Pri práci vždy odpoj napájanie 230V od zdroja; zásahy smie robiť len kvalifikovaná osoba.

Neprekračuj maximálny prúd 10A – pri vyšších výkonoch rozdeľ LED pásy na viac zdrojov/ovládačov.

Ovládač má krytie IP20, montuj ho len v suchom interiéri (rozvádzač, inštalačná krabica).

 Uplatnenie v praxi

Automatické IC Digitálne RGB osvetlenie schodov v rodinných domoch, bytoch a apartmánoch.

Dizajnové kaskádové línie v komerčných schodiskách, hoteloch a reštauráciách.

Bezpečnostné a orientačné osvetlenie schodísk, kde sa svetlo zapne len pri pohybe a v tme, čím šetrí energiu.
