Dvojitý dverový a pohybový senzor 12–24V 4A 48-96W IR010

Podrobný popis

Spínač IR010 je kompaktné riešenie pre automatické ovládanie nízkonapäťového LED osvetlenia v nábytku a interiéri. Napája sa napätím 12–24 V DC, zvláda maximálny prúd 4 A a pri 24 V umožňuje pripojenie LED osvetlenia s celkovým výkonom až 96 W. Pri 12 V DC je maximálny výkon pripojeného svietidla alebo LED pásu 48 W.

Najväčšou prednosťou je dvojica samostatných snímačov. Nejde teda o bežný spínač s jedným čidlom: v balení sú dva senzory, ktoré umožňujú kontrolovať dve samostatné zóny. Typickým príkladom je dvojkrídlová šatníková skriňa — jeden senzor sa umiestni pri ľavých dverách, druhý pri pravých. Ak otvoríte ktorékoľvek dvere, snímač vyšle signál a pripojené LED osvetlenie sa automaticky zapne. Po zatvorení oboch dverí sa svetlo vypne.

IR010 má prepínač dvoch pracovných režimov, takže ho nie je nutné používať iba ako dverový spínač:

• Dverový režim: svetlo reaguje na otvorenie a zatvorenie dverí skrine, skrinky alebo zásuvkového priestoru.

• Pohybový režim: senzory reagujú na prítomnosť alebo pohyb v ich snímacej oblasti, preto sa modul dá využiť aj mimo nábytku, napríklad pri polici, v šatníku, komore alebo menšom úložnom priestore.

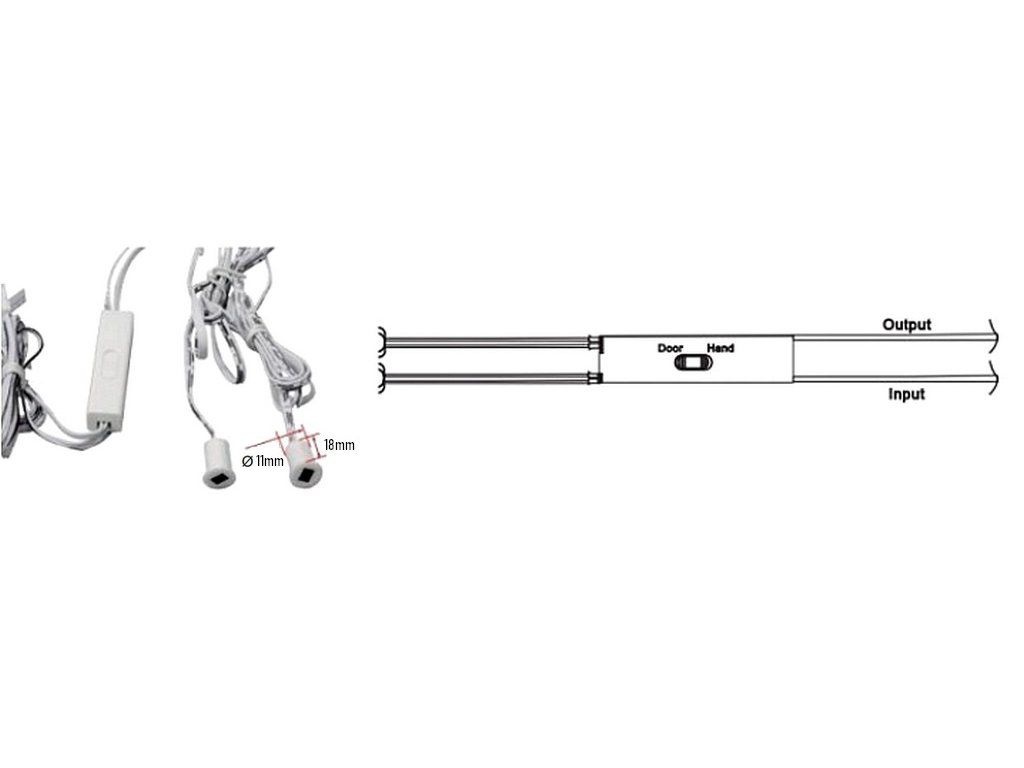

Snímače majú dosah približne 10 cm, čo je vhodné pre presnú montáž pri dverách nábytku. Dĺžka pripojovacieho vodiča ku každému senzoru je 100 cm, takže riadiaci modul možno umiestniť skryto vo vnútri skrine, korpusu nábytku alebo za LED profilom. Modul má malé rozmery 14 × 18 mm a je určený do suchých priestorov s krytím IP20.

Prečo dva senzory

Pri skriniach s dvomi dverami býva jediné čidlo obmedzením. Ak by bol senzor iba pri jedných dverách, svetlo by sa pri otvorení druhého krídla nemuselo aktivovať. IR010 tento problém rieši dvojicou senzorov:

Toto riešenie je vhodné aj pre široké skrine, vitríny s dvoma krídlami, dvojdverové kúpeľňové skrinky alebo nábytkové zostavy s oddelenými otváracími časťami.

  Hlavné benefity

Dva samostatné senzory v jednom sete pre kontrolu dvoch dverí alebo dvoch zón

Dverový režim pre automatické zapínanie svetla pri otvorení nábytku

Pohybový režim pre automatické osvetlenie pri zaznamenaní pohybu

Prepínač režimov Dverový / Pohybový

Napájanie pre nízkonapäťové LED systémy 12–24 V DC

Maximálny prúd 4 A

Zaťaženie do 48 W pri 12 V DC alebo do 96 W pri 24 V DC

Dosah senzorov približne 10 cm

Dva pripojovacie vodiče k senzorom, každý s dĺžkou 100 cm

Jednoduché skryté osadenie do nábytku

Kompaktný riadiaci modul s rozmermi 14 × 18 mm

Krytie IP20 pre použitie v suchom interiéri

 Zapojenie a montáž

Spínač IR010 sa zapája výhradne do nízkonapäťového DC obvodu, medzi napájací zdroj a LED osvetlenie:

Zvoľte pracovný režim prepínačom: Dverový alebo Pohybový.

Riadiaci modul umiestnite na skryté, suché a dostupné miesto vo vnútri nábytku.

Prvý senzor nainštalujte k prvým dverám, druhý senzor k druhým dverám.

Senzory umiestnite tak, aby pri zatvorených dverách správne reagovali v rámci približne 10 cm.

Na vstup spínača pripojte kompatibilný zdroj 12 V DC alebo 24 V DC.

Na výstup pripojte LED pás alebo LED svietidlo s rovnakým napätím ako zdroj.

Skontrolujte, že súčet výkonov pripojených svietidiel nepresiahne 48 W pri 12 V alebo 96 W pri 24 V.

Otestujte reakciu každého senzora samostatne otvorením ľavých a pravých dverí.

Spínač nepripájajte priamo do siete 230 V AC. Elektrické zapojenie odporúčame realizovať osobou s príslušnou odbornou spôsobilosťou.

   Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Pohybový senzor reagujúci na pohyb dverí nábytku alebo pohyb osoby

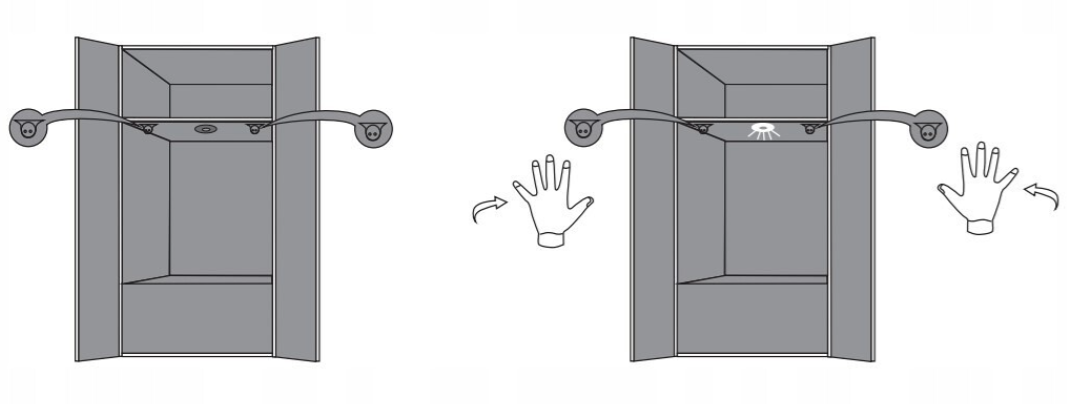

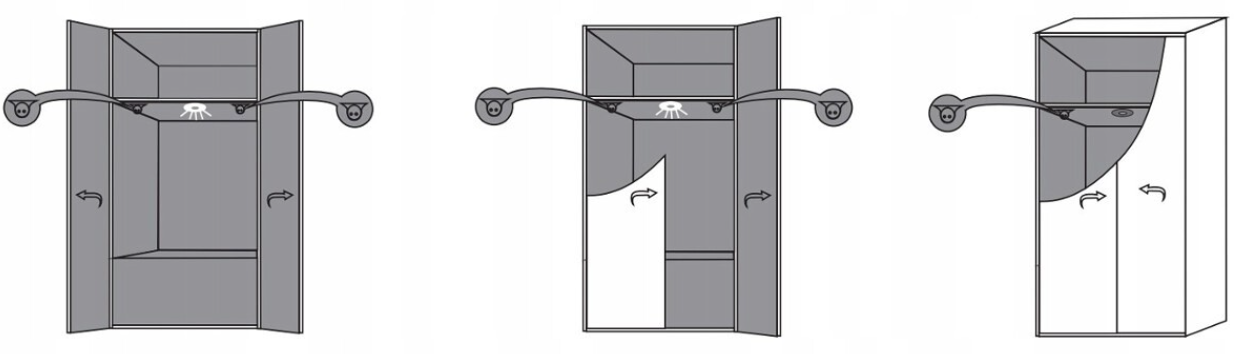

Režim dverí (prepínač vpravo). Môžete použiť 1 alebo 2 snímače. Tento režim je určený na snímanie pohybu dverí. Keď sa dvere otvoria svetlo sa zapne. Pri zatvorení dverí dôjde k vypnutiu svetla. Ideálne pre použitie v šatníkových skriniach s dvoma dverami alebo posuvnými dverami. Keď sú cieľové objekty v oblasti detekcie oboch detektorov, LED zhasne. Ak sa v dosahu detekcie jedného z dvoch detektorov nenachádza žiadny cieľový objekt, LED sa rozsvieti.

 Kde sa hodí

Dvojkrídlové šatníkové skrine, kde každý senzor sleduje vlastné dvere

Kuchynské skrinky s dvomi otváracími dvierkami

Vitríny so sklenenými dverami a LED pásom vo vnútri

Skrinky v predsieni na obuv alebo doplnky

Šatníky, komory a menšie úložné priestory

Nábytkové steny s dverami na ľavej aj pravej strane

Police alebo skrinky, kde je výhodnejší pohybový režim

LED osvetlenie v obytnom aute, karavane alebo v 12 V nábytkovej zostave

Napríklad pri detekcií otvorenia dvierok skrinky s následným rozsvietením LED pásika vo vnútri skrinky.
