Dverový spínač IR008BD 12–24V DC 4A 96W, biely, zápustný

Podrobný popis

Dverový spínač IR008BD je kompaktný senzor určený na pohodlné automatické ovládanie jednofarebného LED osvetlenia v nábytku. Pri otvorení dverí sa svetlo automaticky rozsvieti, po ich zatvorení sa opäť vypne. Vďaka tomu nemusíte hľadať manuálny vypínač a LED osvetlenie svieti len vtedy, keď je vnútorný priestor skutočne používaný.

Spínač pracuje s nízkonapäťovým napájaním 12–24 V DC a maximálnym prúdom 4 A. Pri 12 V DC umožňuje pripojiť LED osvetlenie s výkonom do 48 W, pri 24 V DC až do 96 W. Je vhodný pre jednofarebné LED pásy, nábytkové LED svietidlá, LED profily a ďalšie kompatibilné 12 V alebo 24 V DC svetelné zdroje.

Snímač je určený na zápustnú montáž. Stačí pripraviť montážny otvor s priemerom 11 mm, osadiť senzor a viesť pripojovací kábel k riadiacej časti. Takéto riešenie pôsobí čisto, nenarúša dizajn nábytku a hodí sa najmä tam, kde má byť LED osvetlenie diskrétne a automatické.

Dosah snímača je približne 8 až 10 cm. Pri zatvorených dverách senzor rozpozná ich blízkosť a LED osvetlenie zostáva vypnuté. Po otvorení dverí sa vzdialenosť zväčší, senzor zareaguje a pripojené svetlo sa rozsvieti. Pre správnu funkciu je dôležité umiestniť čidlo na vhodné miesto pri hrane dverí alebo vo vnútri korpusu skrine.

IR008BD je určený pre jednofarebné LED osvetlenie. Nejde o RGB, RGBW ani RGB+CCT ovládač. Ak máte viacdverovú skriňu, odporúča sa použiť samostatný senzor pre každé dvere alebo zvoliť dvojitý dverový senzor určený na ovládanie dvoch samostatných krídel.

   Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Pohybový senzor reagujúci na pohyb dverí

   Hlavné výhody

Automatické zapnutie LED osvetlenia pri otvorení dverí

Automatické vypnutie svetla po zatvorení dverí

Vhodný pre jednofarebné LED pásy a LED svietidlá

Pracovné napätie 12–24 V DC

Maximálny prúd 4 A

Maximálny výkon do 48 W pri 12 V DC

Maximálny výkon do 96 W pri 24 V DC

Zápustná montáž do otvoru s priemerom 11 mm

Dosah senzora približne 8–10 cm

Čisté a nenápadné riešenie pre nábytkové osvetlenie

Dĺžka vodiča k senzoru 100 cm

Vhodný do skríň, šatníkov, vitrín, kuchynských skriniek a políc

 Zapojenie a montáž

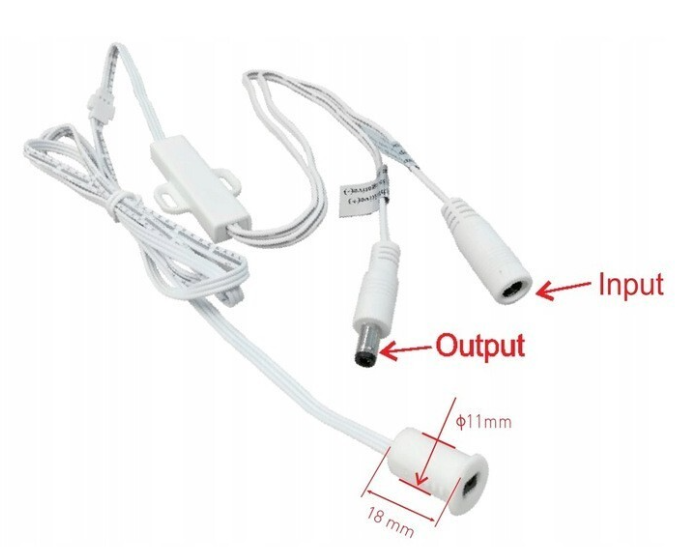

Dverový spínač IR008BD sa zapája do nízkonapäťového obvodu medzi napájací zdroj a LED osvetlenie:

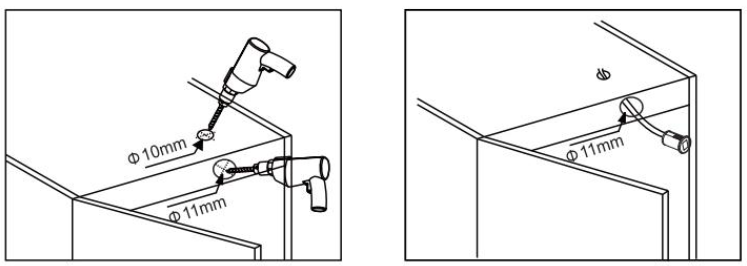

Pripravte montážny otvor s priemerom 11 mm na vhodnom mieste pri dverách.

Senzor osadzujte tak, aby mal pri zatvorených dverách vzdialenosť približne 8 až 10 cm od dverového panela.

Pripojte vstup spínača ku kompatibilnému zdroju 12 V alebo 24 V DC.

Na výstup spínača pripojte jednofarebný LED pás alebo LED svietidlo s rovnakým pracovným napätím.

Skontrolujte, že celkový príkon LED osvetlenia neprekročí 48 W pri 12 V alebo 96 W pri 24 V.

Po zapojení otestujte funkciu otvorením a zatvorením dverí.

Spínač nikdy nepripájajte priamo na sieťové napätie 230 V AC. Zapojenie napájacej časti odporúčame zveriť osobe s primeranou elektrotechnickou kvalifikáciou.

Princíp fungovania

Pri zatvorených dverách sa dverový panel nachádza v dosahu senzora, preto zostáva LED osvetlenie vypnuté. Keď dvere otvoríte, vzdialenosť medzi senzorom a dverami sa zväčší. Senzor túto zmenu rozpozná a automaticky zapne pripojený LED pás alebo LED svietidlo.

Po zatvorení dverí sa senzor opäť dostane do dosahu dverového panela a svetlo sa automaticky vypne. Správne nastavenie vzdialenosti je dôležité pre spoľahlivú prevádzku.

 Kde sa hodí

Osvetlenie vnútra šatníkovej alebo vstavané skrine

Skrinky na oblečenie, obuv alebo bytový textil

Kuchynské horné a spodné skrinky

Vitríny so sklenenými dvierkami

Knižnice, komody a policové zostavy s dvierkami

Úložné priestory v predsieni alebo technickej miestnosti

Nábytkové LED osvetlenie v spálni, pracovni alebo detskej izbe

Skrinky v karavane, obytnom aute alebo v 12 V nábytkovej inštalácii
