MiBoxer BS‑L2C schodový modul – doplnkový prvok k ovládaču schodov BS64 pre 1 stupeň

Podrobný popis

Schodový modul MiBoxer BS‑L2C je adresovateľná podriadená jednotka systému BS64, ktorá sa zapája ku každému kroku alebo svetelnej sekcii zvlášť. Hlavný ovládač BS64 posiela po dvojžilovom vedení napájanie aj dátový signál (2‑Wire PLC), pričom modul BS‑L2C tento signál spracuje a riadi konkrétny úsek LED pásika alebo svietidla so zaťažením do 1 A.

Modul slúži ako prevodník medzi zbernicou systému BS64 a klasickým výstupom pre LED – pri CCT pásikoch poskytuje výstupy V+ / C‑ / W‑ a umožňuje plynulé rozsvietenie, stmievanie a efekty v súlade s nastaveným scenárom na masteri. Vďaka kompaktnej doske s rozmermi približne 38 × 8 × 10 mm je možné BS‑L2C skryť priamo pod stupeň alebo do profilu, čo uľahčuje montáž aj pri väčšom počte schodov.

Použitie viacerých BS‑L2C modulov umožní BS64 plne využiť potenciál – systém dokáže samostatne ovládať až 64 schodov, pričom každý modul zabezpečuje precízne riadenie jedného kroku. Vznikne tak efektívny a flexibilný schodiskový systém s plynulými svetelnými efektmi, pri ktorom sú všetky doplnkové komponenty navzájom kompatibilné a pochádzajú od jedného výrobcu MiBoxer.

Určený iba pre napájacie napätie 24V.

 Hlavné prednosti

Doplnkový modul určený na spoluprácu s hlavným schodiskovým ovládačom MiBoxer BS64.

Adresovateľné riadenie jedného stupňa / LED úseku s maximálnym prúdom 1 A.

Komunikácia cez 2‑Wire PLC – napájanie aj dáta po rovnakých dvoch vodičoch, jednoduchá kabeláž.

Výstup pre CCT LED pásik alebo svietidlo (Dual White), plne synchronizovaný s efektmi nastavenými na BS64.

Kompaktné rozmery modulu, vhodné na skryté zabudovanie pod každým schodom.

 Použitie

Každý BS‑L2C modul sa pripája na 2‑vodičovú linku vedúcu z hlavného ovládača BS64, ktorá zároveň prináša napájanie 24 V DC a dátový signál. Na výstup modulu sa pripojí príslušná sekcia CCT LED pásika alebo LED svietidlo pre daný stupeň; pre každý stupeň je potrebný jeden BS‑L2C. Je dôležité neprekročiť maximálny prúd 1 A na modul a dodržať smerovanie vodičov podľa označenia, aby systém spoľahlivo fungoval a efekty boli plynulé.

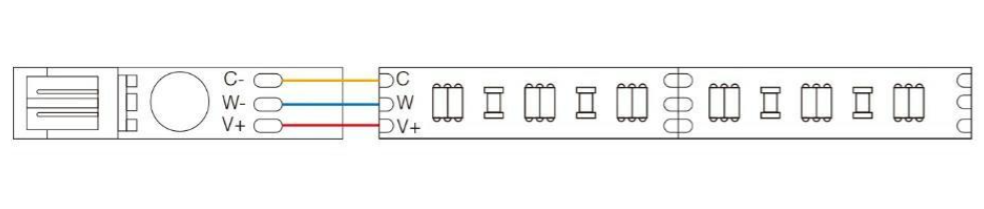

Zapojenie:

   Uplatnenie – príklady použitia

Rozšírenie schodiskového systému s ovládačom BS64 o ďalšie kroky – ku každému schodu jeden BS‑L2C.

Individuálne riadenie krátkych úsekov CCT LED pásikov na schodoch, podstupniciach alebo pod madlom.

Projekty, kde je požadovaný profesionálny, plne adresovateľný schodiskový efekt z komponentov MiBoxer (master BS64 + moduly BS‑L2C).
