LedStar Rozbočovací konektor typu T pre dvojlinku 2×0,35–0,75 mm², rýchlospojka 1 na 2

Podrobný popis

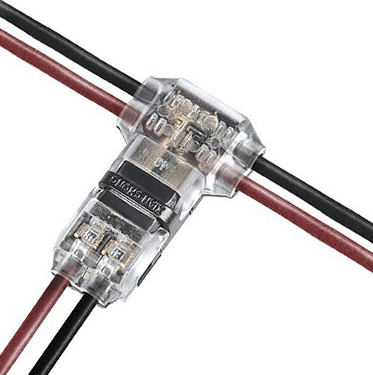

Rozbočovací konektor typu T pre dvojlinku je praktická rýchlospojka, ktorá výrazne urýchľuje inštaláciu LED osvetlenia a ďalších slaboprúdových rozvodov. Umožňuje vytvoriť odbočku z hlavného kábla na ďalšiu vetvu bez spájkovania, skrutkovania a dokonca aj bez odizolovania vodičov – vodiče stačí zastrihnúť na dĺžku, vložiť do pripravených otvorov a kryt pevne stlačiť kliešťami. Kovové nože vo vnútri konektora prerežú izoláciu a vytvoria spoľahlivý IDC kontakt s dobrou mechanickou pevnosťou.

Konektor je vhodný pre medené vodiče 22–18 AWG (0,34–0,78 mm²) s maximálnym zaťažením približne 9 A na pin a napätím do 300 V, takže ho bez problémov využiješ pri 12 V a 24 V LED systémoch aj pri mnohých nízkonapäťových 230 V signálnych obvodoch. Kompaktné rozmery okolo 28,6 × 16,6 × 6,7 mm umožňujú skrytie konektora v podhľadoch, lištách či rozvodných krabiciach.

T‑spojka je ideálna pri montáži lineárneho LED osvetlenia v podhľadoch, nábytku, napínaných stropoch alebo automobilových a karavanových inštaláciách, kde často potrebuješ pridať vetvu k hlavnému napájaciemu vedeniu. Použitím týchto konektorov získaš čistú, prehľadnú kabeláž a ušetríš čas pri montáži aj prípadnom servisnom zásahu.

 Benefity

Rýchle vytvorenie odbočky bez strihania a odizolovania vodičov.

Spoľahlivý IDC kontakt – odolný voči vytiahnutiu kábla.

Kompaktné rozmery, vhodné do podhľadov, líšt a rozvodných boxov.

Kompatibilné s bežnými dvojlinkami 0,35–0,75 mm² pre 12/24 V LED alebo 230 V signalizačné obvody.

 Jednoduchá a rýchla inštalácia

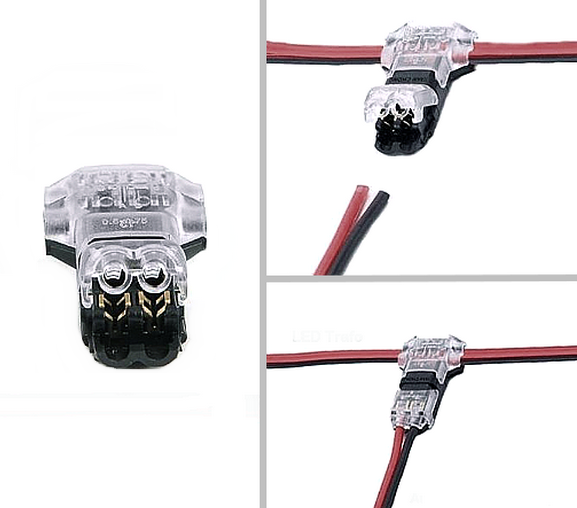

Vloženie káblikov a zatlačenie kliešľami, samorezné nože prejdú cez izoláciu a vytvoria pevný vodivý spoj.

   Príklady využitia

Všade kde pracujeme s LED pásikmi, potrebujeme ich pripájať k zdroju alebo aj k ovládaču alebo ich chceme vzájomne spojiť, pričom sa chceme vyhnúť spájkovaniu. Časté použitie napríklad pri osvetlení stien a stropu v jedálni či obývacích priestoroch kde sa zvyčajne používa biela farba svetla a tiež aj farebné svetlo.

 S výhodou pri vytváraní zvodov pre osvetlenie schodov, kedy nemusíme kupovať hotové káblové zväzky ale si ich ľahko dokážeme vytvoriť.

Stačí požiť klasickú dvojlinku, napríklad 0,5mm ktorá je hrúbkou ideálna a prierezom postačí aj na vysoké 5A zaťaženie, čomu zodpovedá pri 12V pásik s výkonom 60W na 1 meter. Potom na miestach kde budú odbočovať kábliky pre jednotlivé schody, stačí umiestniť  samotné konektory. Nakoniec len každý konektor zatlačiť kliešťami. Vznikne "T" rozbočovací uzol, rovnaký ako sa používa pri káblových zväzkoch pre schodiskové postupné LED osvetlenie.

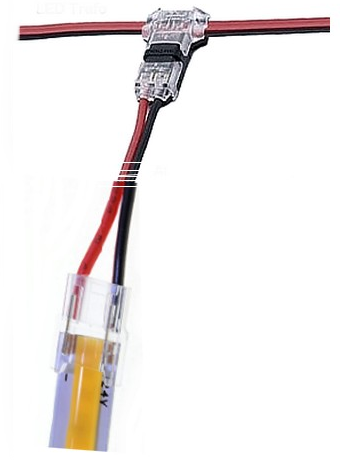

Potom sa na jednotlivé konce odbočovacích káblikov upevní samotný LED pásik, napríklad spájkovaním, je však možné použiť aj spojovacie konektory ktoré bez spájkovania spoja pásik s káblikom :
