MiBoxer BS64 Digitálny WiFi Tuya Bluetooth kaskádový ovládač LED osvetlenia schodov 24V 20A 2xPIR senzor

Podrobný popis

Inteligentný schodiskový ovládač automatického pohyblivého LED osvetlenia schodov reagujúce na pohyb.

K ovládaču je možné použiť tieto komponenty:

- Káblový zväzok BS64 alebo jeho alternatíva s použitím Rozbočovacieho "T" konektora

- Doplnkový BS-l2C schodový modul - potrebný iba ak chcete digitálným IC LED pásikom osvetľovať aj jednotlivé schodové stupne

- Schodová LED lišta BS-L2 pre BS64 - ak by sme chceli namiesto LED pásikov použiť už hotovú 1m lištu s Duálnym CCT LED pásikom.

Riešenie aj pre existujúce schody, bez potreby zásahov do ich konštrukcie či sekania do omietky

Pokiaľ zvolíme osvetlenie s LED pásikom nalepeným na bočnici schodiska, potom nepotrebujeme zásah do schodiska, postačí nalepenie LED pásika  a pripojenie senzorov pred prvým a posledným schodom !

Jednoduché nastavenie ovládača pomocou bezplatnej aplikácie, kde si nadefinujete počet schodov a všetko ostatné.

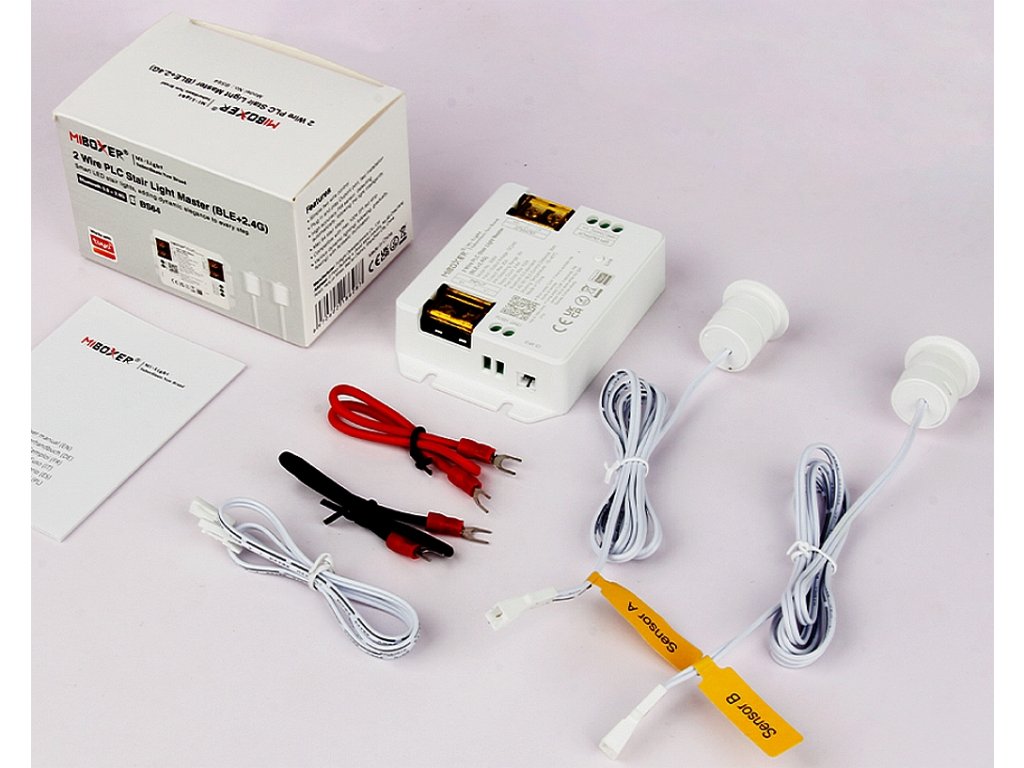

Súčasťou balenie sú 2 x PIR pohybové senzory

Ovládač je kompatibilný s diaľkovými ovládaniami od MiBoxer alebo MiLight

Umožňuje pripojenie IC Digitálnych LED pásikov ktoré majú riadenie každej diódy LED pásika, na výber máte veľké množstvo rôznych pohyblivých režimov.

Ovládanie mobilom cez bezplatnú aplikáciu :

  Podporuje IC Digitálne LED pásiky s možnosťou nastavenia intenzity, farby, rýchlosti pohyblivého svetla a množstvom efektov.

 V ponuke aj Hotove nakonfigurovane sady Inteligentného LED osvetlenia, so zapojeným pásikom, ovládačom a zdrojom.

 Viac, keď si pozriete články venované IC Digitálným LED pásikom.

  Podrobné informácie

MiBoxer BS64 je pokročilý 64-kanálový  ovládač pre automatické osvetlenie schodiska reagujúce na pohyb osôb. Určený pre vytváranie pohyblivých dynamických efektov pri postupnom rozsvecovaní osvetlenia podľa jednotlivých schodov.

Je kompatibilný s IC digitálnymi LED pásikmi a umožňuje aj pokročilé vizuálne efekty, ako sú vlny, záblesky alebo sekvenčné rozsvecovanie svetiel.

Vďaka vstavaným funkciám na nastavenie jasu, rýchlosti prechodu a výberu režimu animácie získa používateľ plnú kontrolu nad osvetlením.

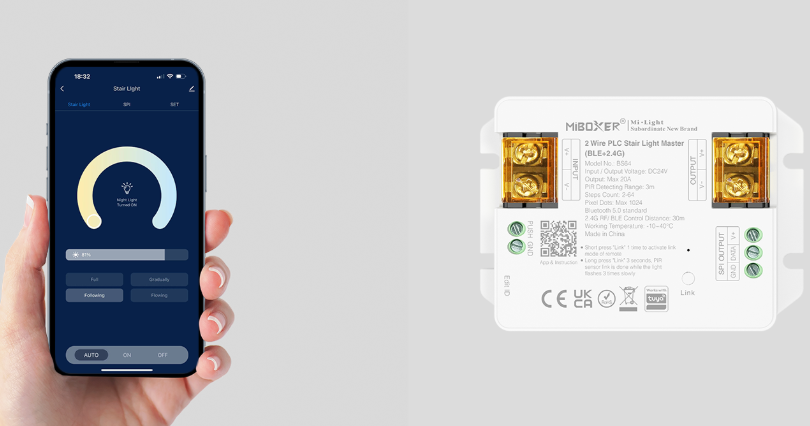

Ovládač sa dá jednoducho naprogramovať a spravovať prostredníctvom intuitívnych mobilných aplikácií Tuya alebo Smart Life, alebo aj pomocou klasického na stene umiestneného otočného vypínača.

Ovládač podporuje IC digitálne LED pásiky ktoré ponúkajú široké možnosti uplatnenia aj pre náročné inštalácie kde sa vyžadujú rôzne farebné efekty, či už do kaviarni, barov, reštaurácií alebo klubov.

Princíp fungovania:

K ovládaču je možné pripojiť jednofarebné biele LED pásiky, ktoré sa nalepia pod každú stupnicu schodov. Podľa nastavenia sa potom budú postupne rozsvecovať jednotlivé schody. Na káblový rozvod a pripojenie jednotlivých stupníc k ovládaču môžeme s výhodou použiť hotový káblový zväzok pre BS64 alebo si ho môžete vyrobiť pomocou "T" konektorov..

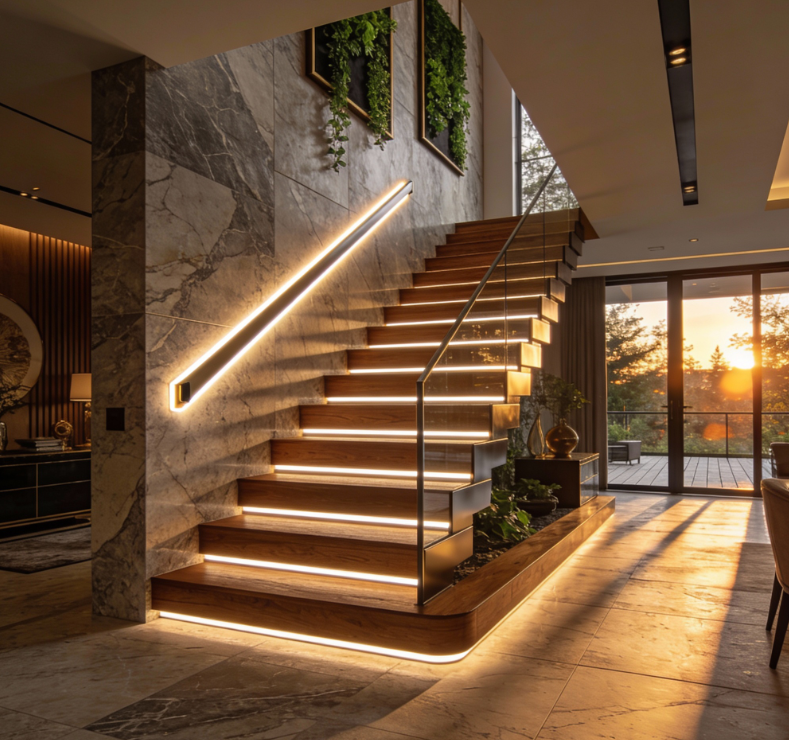

Na ďalšie výstupné svorky môžete pripojiť IC Digitálny LED pásik, ktorý  môžete umiestniť rovnobežne so schodmi, napríklad pod madlo a pod. Tento pásik sa bude rozsvecovať postupne, pričom je možné nastaviť farebný efekt. Podľa toho ako sa nastaví spôsob rozsvecovania, je možné aby sa digitálny pásik rozsvecoval napríklad rovnako rýchlo ako jednotlivé stupnice schodov. Na pripojenie IC Digi pásika nepotrebujeme žiadne rozvody, LED pásik jednoducho pripojíme jedným koncom priamo k svorkám ovládača a v jednej dĺžke (alebo s predelmi) ho umiestnime na schodisko.

Samozrejme nie je nutné použiť obidva osvetlenia súčasne, tj môžeme nechať iba postupné súbežné rozsvecovanie IC digitálnym LED pásikom a jednofarebné osvetlenie pod stupnice nemusíme inštalovať, tento spôsob je výhodný ak už máme schody ukončené a nechceme do nich zasahovať.

Uplatnenie:

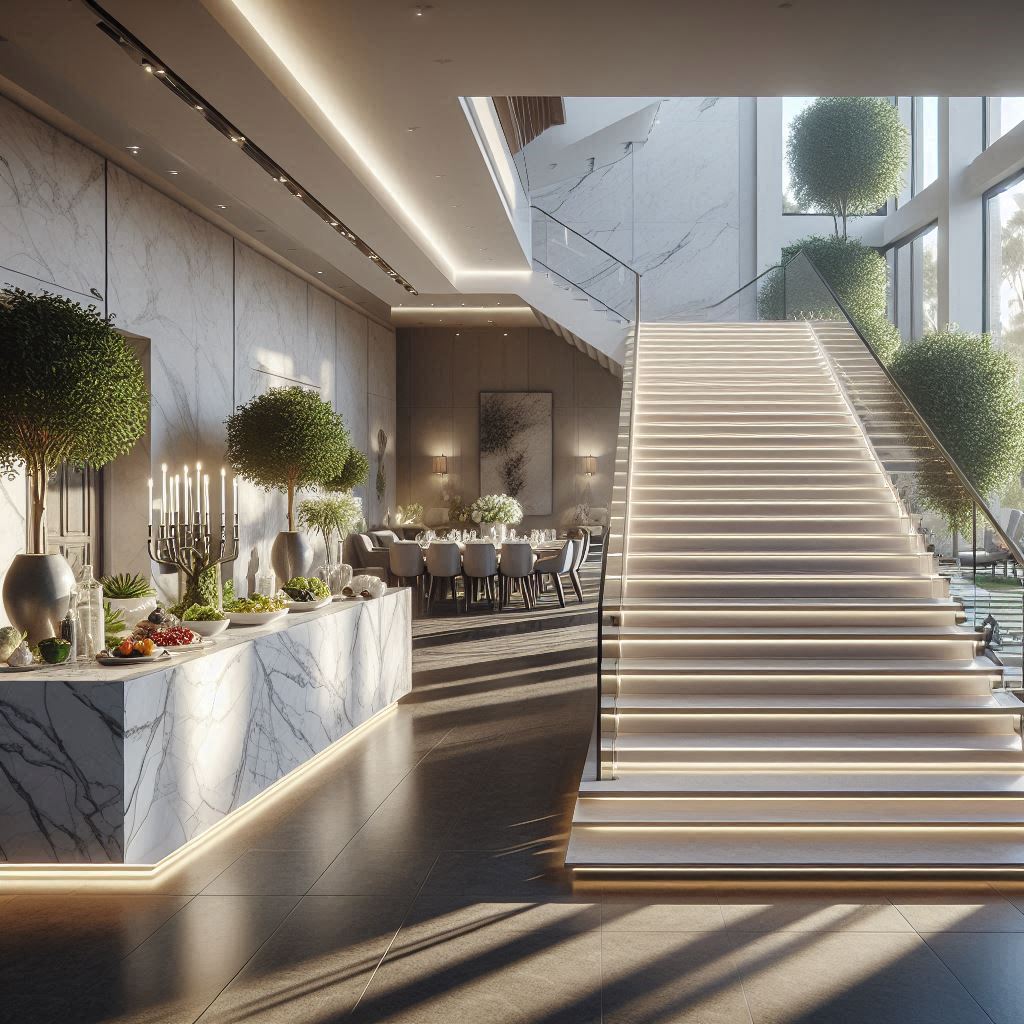

Rôznorodosť využitia na dizajnové osvetlenie v domácich priestoroch alebo aj v komerčných priestoroch. Nepotrebujete používať vypínač osvetlenia na schodisku. Svetlo sa zapína iba vtedy ak sa niekto nachádza na schodoch. Pohyblivý efekt inteligentného rozsvecovania schodov dostane ozaj každého.

 Inštalácia a zapojenie

1. Základné zapojenie

Pripojte napájací zdroj DC 24V k vstupným terminálom master controllera (V+ a V-)

Dodržte správnu polaritu (červený kábel na V+, čierny na V-)

Dôležité: Pri inštalácii musí byť napájanie vypnuté

2. Pripojenie podriadených svietidiel (subordinate lights)

Každé svietidlo na schodoch sa pripája cez dátový kábel

Systém podporuje IC Digitálne SPI LED pásiky

3. Konfigurácia adries pre svietidlá

Pripojte dátový kábel k master controlleru

Pripojte svietidlá

V aplikácii kliknite "+" alebo "-" pre nastavenie sekvencie

Kliknite "write" pre zapísanie adresy

Svietidlo blikne pri úspešnom nastavení – ak nereaguje, skontrolujte zapojenie

4. Senzory

Systém obsahuje 2 PIR senzory (Sensor A a Sensor B)

Sensor A sa inštaluje pri schode s adresou 1 (spodný schod)

Sensor B sa inštaluje pri poslednom schode

Výška inštalácie senzora: 0,1-0,5m (stena) alebo <3m (strop)

PIR uhol detekcie: 30° (vertikálne), 15° (horizontálne)

Konfigurácia cez aplikáciu Tuya Smart

Nastavenie systému

Stiahnite aplikáciu "Tuya Smart"

Zapnite Bluetooth na telefóne

V aplikácii kliknite "+" → "Stair Light"

Po pridaní zariadenia môžete nastaviť parametre

Dostupné nastavenia

Počet krokov: 2-64 schodov

Čas kroku (step time): nastaviteľný v sekundách

Oneskorenie vypnutia (light off delay): nastaviteľné

Jas nočného svetla: úrovne 1-5

Postupné zapínanie/vypínanie (gradual ON/OFF)

Pracovný čas: 0-24 hodín (predchádza falošnému spusteniu)

4 režimy snímania svetla

Ovládanie

Tlačidlo PUSH (voliteľné)

Krátky stisk: prepína režimy osvetlenia (Automaticky / Stále zapnuté / Vypnuté)

Dlhý stisk: stmievanie jasu

Diaľkové ovládanie (model C3)

Stmievanie CCT a jasu schodiskových svetiel

Krátky stisk "On" prepne z automatického do konštantného režimu

Bezpečnostné pokyny

Nepoužívajte zariadenie v blízkosti veľkých kovových plôch alebo silných elektromagnetických vĺn – výrazne sa zníži dosah ovládania

Zariadenie je určené pre vnútorné použitie – nepoužívajte vo vlhkom alebo vysokoteplotnom prostredí dlhodobo

Neprofesionálni používatelia nesmú zariadenie rozoberať

Pred inštaláciou vždy odpojte napájanie

Odporúčané káble podľa počtu schodov

Do 24 schodov: kábel 1,5 mm² (napájanie z prvého alebo posledného schodu)

25-36 schodov: kábel 1,5 mm² (napájanie zo stredu)

37-64 schodov: kábel 2,5 mm² (napájanie zo stredu)
