MiBoxer SPIW5-4 WiFi LED ovládač 5v1 pre IC digitálne SPI a DMX LED pásiky 5–24V

Podrobný popis

MiBoxer SPIW5-4 je 4-zónový ovládač určený pre kompatibilné adresovateľné SPI LED pásiky. V jednom zariadení ponúka štyri samostatné výstupy, vďaka ktorým môžete nezávisle ovládať osvetlenie viacerých častí miestnosti alebo samostatných svetelných prvkov. Jedna zóna tak môže vytvárať pokojné doplnkové osvetlenie, zatiaľ čo ďalšia prehráva dynamický farebný efekt.

Na rozdiel od klasického analógového ovládača posiela SPIW5-4 do kompatibilného pásu digitálne riadiace údaje. Umožňuje tak vytvárať efekty pracujúce s jednotlivými adresovateľnými pixelmi, nielen meniť farbu celého pásu naraz. Výstup používa signál SPI TTL s prenosovou rýchlosťou 800kb/s. 1007

Vyhotovenie 5v1 pre rôzne typy IC Digitálnych LED pásikov tj pásikov s SPI riadením.

Označenie 5v1 znamená podporu piatich typov kompatibilného adresovateľného osvetlenia:

• Jednofarebné IC Digi pásiky.

• CCT IC Digi SPI pásiky s nastaviteľnou teplotou bielej.

• RGB IC Digi DPI pásiky.

• RGBW IC Digi SPI pásiky.

• RGB+CCT IC Digi SPI pásiky.

Štyri výstupy teda neznamenajú iba štyri farebné kanály jedného RGBW pásu. Ide o štyri samostatne ovládateľné zóny SPI osvetlenia. Dostupné farby a funkcie závisia od pripojeného pásu a jeho kompatibility s ovládačom.

Ovládanie mobilom aj kompatibilným diaľkovým ovládačom

Vďaka WiFi pripojeniu môžete osvetlenie nastavovať cez aplikáciu Tuya Smart. K dispozícii je aj bezdrôtové RF ovládanie v pásme 2,4GHz, ktoré umožňuje používať kompatibilný diaľkový ovládač. Výrobca uvádza RF dosah do 30m; skutočný dosah závisí od podmienok inštalácie. 1007

V aplikácii možno nastavovať parametre osvetlenia, napríklad farbu, jas, počet pixelov, rýchlosť a režimy efektov. Pri pripájaní do siete je potrebná WiFi v pásme 2,4GHz; zariadenie nepodporuje pripojenie do výhradne 5GHz siete. 1007

Statické svetlo, dynamické efekty aj hudobné režimy

SPIW5-4 umožňuje prepínať medzi statickým osvetlením, dynamickými efektmi a režimami reagujúcimi na hudbu. Výrobca uvádza 28 režimov bieleho svetla, 80 farebných režimov a štyri hudobné režimy. Podľa zvoleného efektu možno upravovať napríklad jas, farby, rýchlosť alebo šírku efektu. 1007

Ovládač sa tak hodí na každodenné náladové osvetlenie aj výraznejšie svetelné scény v herných zostavách, baroch, výkladoch či prezentačných priestoroch. Výsledná podoba efektov závisí od typu pásu, jeho adresovateľných segmentov a nastavenia ovládača.

  Podporuje IC Digitálne SPI LED pásiky s LED čipmi s riadiacim procesorom

  WiFi ovládače umožňujú ovládanie bezplatnou aplikáciou v mobile.

 Viac, keď si pozriete články venované IC Digitálným LED pásikom.

 Hlavné výhody a benefity

Štyri samostatné výstupy na nezávislé ovládanie štyroch SPI zón.

Vyhotovenie 5v1 pre kompatibilné jednofarebné, CCT, RGB, RGBW a RGB+CCT SPI pásy.

Ovládanie cez aplikáciu Tuya Smart.

Podpora kompatibilných RF ovládačov 2,4GHz.

Nastavenie farieb, jasu, rýchlosti a svetelných efektov.

Statické, dynamické a hudobné režimy.

Nastaviteľný počet pixelov.

Napájanie v rozsahu 5–24V DC.

Digitálny výstup SPI TTL 800kb/s.

Maximálny výstupný prúd 10A.

RF dosah do 30m podľa podmienok.

Krytie IP20 na použitie v suchom interiéri.

Ďalšie prednosti

Viac svetelných zón bez rovnakého efektu všade

Samostatné výstupy umožňujú rozdeliť osvetlenie napríklad na podsvietenie nábytku, stropnú líniu, dekoratívnu stenu a osvetlenie vitríny. Každá zóna môže mať vlastné nastavenie podľa toho, akú atmosféru chcete vytvoriť.

Jeden ovládač pre viac druhov adresovateľného osvetlenia

Podpora piatich typov SPI pásov rozširuje možnosti použitia od jednofarebných efektov až po RGB+CCT zostavy. Označenie 5v1 však neznamená univerzálnu kompatibilitu s každým LED pásom — rozhodujúci je podporovaný riadiaci obvod a spôsob komunikácie.

Efekty prispôsobené konkrétnej realizácii

Nastavenie počtu pixelov a parametrov efektov pomáha prispôsobiť svetelnú animáciu zapojenému pásu. Pri návrhu je dôležité rozlišovať medzi počtom fyzických LED a počtom adresovateľných pixelov; jeden riadený pixel môže podľa konštrukcie pásu zahŕňať viac LED.

 Inštalačné pokyny a informácie

Overte kompatibilitu pásu

Pred objednaním skontrolujte napájacie napätie, typ riadiaceho obvodu a podporovaný SPI protokol pásu. Samotné označenie RGB alebo RGBW nestačí na potvrdenie kompatibility. SPIW5-4 je určený pre kompatibilné digitálne SPI pásy, nie ako náhrada bežného analógového PWM ovládača. 1007

Použite vhodný jednosmerný zdroj

Ovládač vyžaduje napájanie 5–24V DC. Zvoľte zdroj so správnym napätím pre pás aj ovládač a s výkonom zodpovedajúcim celej zostave. Ovládač nie je menič napätia ani sieťový napájací zdroj. 1007

Tento model nie je určený na priame pripojenie do siete 230V ani na ovládanie skôr uvedeného 230V COB LED pásu.

Dodržte schému zapojenia a prúdové zaťaženie

Pred zapájaním odpojte napájanie. Dodržte polaritu, označenie svoriek a smer dátového vstupu pásu. Pri väčších zostavách navrhnite napájanie tak, aby nebol prekročený povolený prúd ovládača, vodičov ani príslušenstva; prípadné doplnkové napájanie pásov riešte podľa schémy výrobcu. 1004

Nastavte typ pásu a počet pixelov

Po zapojení nastavte parametre zodpovedajúce použitému pásu. Nesprávny výber typu pásu alebo nastavenie pixelov môže viesť k nesprávnym farbám či neúplnému priebehu efektu. Na párovanie aplikácie použite WiFi sieť 2,4GHz. 1007

Umiestnite ovládač do suchého prostredia

Krytie IP20 neposkytuje ochranu proti vode. Ovládač umiestnite do suchého interiéru, mimo vlhkosti a zdrojov nadmerného tepla, pri dodržaní pracovnej teploty −10 až +40°C.

Dôležité upozornenia

Nie je určený na priame napájanie 230V AC.

Nie je určený pre bežné neadresovateľné LED pásy.

Nepredpokladajte kompatibilitu so všetkými SPI obvodmi.

Maximálny uvádzaný prúd 10A neznamená 10A na každý výstup.

Počet LED nemusí zodpovedať počtu adresovateľných pixelov.

Pri limite 1024 pixelov neuvádzajte bez potvrdenia 1024 pixelov na každý zo štyroch výstupov.

WiFi pripojenie vyžaduje sieť 2,4GHz.

Dostupné farby a svetelné funkcie závisia od pripojeného pásu.

Zariadenie s krytím IP20 chráňte pred vodou a vlhkosťou. 1007

 Kde sa hodí

Viaczónové adresovateľné osvetlenie interiéru.

Herné a multimediálne miestnosti.

Dynamické podsvietenie nábytku a políc.

Dekoratívne svetelné línie v baroch a lounge priestoroch.

Výklady, vitríny a prezentačné zostavy.

Svetelné scény s farebnými prechodmi a pohybovými efektmi.

Realizácie kombinujúce ovládanie mobilom a kompatibilným RF ovládačom.

Ide o príklady využitia štyroch samostatných SPI výstupov, nastaviteľných efektov a bezdrôtového ovládania; konkrétna realizácia musí rešpektovať kompatibilitu pásov a elektrické limity zariadenia.

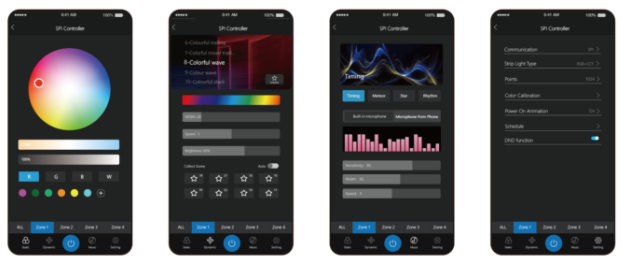

Ovládanie možné aj bezplatnou aplikáciou:
