Manuálny stmievač + Diaľkové ovládanie LED pásikov aj pre veľké zaťaženie 30A 12V/360W 24V/720W

Podrobný popis

Tento manuálny LED stmievač s RF diaľkovým ovládaním je určený na plynulú reguláciu jasu jednofarebných LED pásikov, LED modulov, lineárnych svietidiel a iných 12–24 V DC svietidiel s konštantným napätím. Na vstupe sa pripája na štandardný LED zdroj 12 alebo 24 V DC, pričom zosilnený PWM výstup dokáže dodať až 30 A prúdu, čo zodpovedá maximálnemu výkonu 360 W pri 12 V alebo 720 W pri 24 V. To umožňuje jednoduché stmievanie aj dlhých pásov, viacerých vetiev alebo výkonnejších LED línií bez externých zosilňovačov – samozrejme pri dodržaní správne dimenzovaného zdroja.

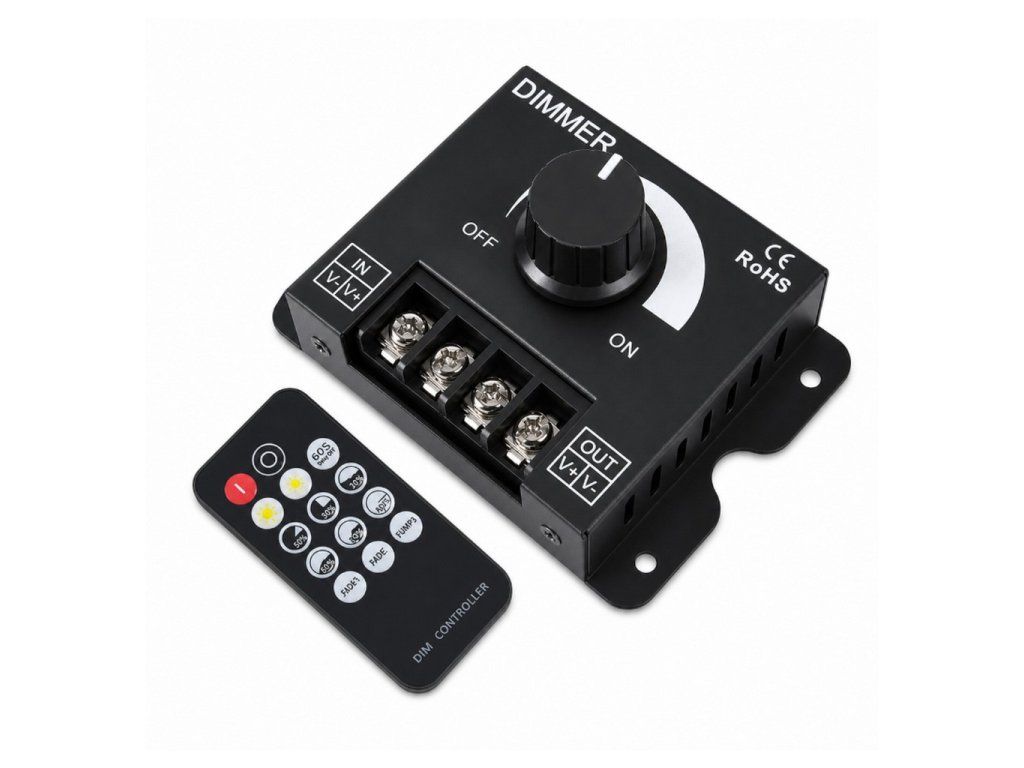

Na tele stmievča sa nachádza veľký otočný potenciometer, ktorým možno rýchlo nastaviť jas priamo na mieste montáže, napríklad pri nastavovaní finálnej intenzity počas inštalácie či servisu. Súčasťou balenia je aj bezdrôtové RF diaľkové ovládanie, ktoré umožňuje pásy zapínať, vypínať, stmievať v celom rozsahu 0–100% a podľa typu aj využívať prednastavené úrovne alebo jednoduché efekty; vďaka RF technológii nie je nutná priama viditeľnosť medzi ovládačom a prijímačom. Ovládač využíva PWM digitálne stmievanie, čo zabezpečuje plynulú reguláciu bez viditeľného blikania a šetrí LED diódy pred prudkými nárazmi prúdu.

Kompaktné kovové alebo plastové puzdro (podľa verzie) s skrutkovými svorkami uľahčuje montáž na stenu, do rozvádzača, pod nábytok alebo do technickej skrinky. Stmievač je určený pre DC rozvody 12–24 V, nie priamo na 230 V, preto sa vždy pripája za LED zdroj; vďaka širokému teplotnému rozsahu okolo −20 až +60 °C je vhodný aj do mierne náročnejších podmienok, napríklad do nevykurovaných technických priestorov.

 Stmievač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Hlavné benefity

Vysoké zaťaženie 30 A – až 360 W (12 V) alebo 720 W (24 V), vhodné pre dlhé pásy a väčšie inštalácie.

Dvojitý spôsob ovládania – presné nastavenie priamo na stmievči cez otočný gombík + pohodlné RF diaľkové ovládanie na každodenné používanie.

Plynulé PWM stmievanie 0–100% – jemná regulácia jasu bez viditeľného blikania a so šetrením životnosti LED.

Jednoduchá inštalácia – jasne označené svorky pre vstup zo zdroja a výstup na LED pás, kompaktné puzdro s montážnymi úchytmi.

Univerzálne použitie – vhodný pre väčšinu jednofarebných LED pásikov 12/24 V, LED neónov a ďalších LED svietidiel s konštantným napätím.

 Pokyny k inštalácii a zapojeniu

Montáž za LED zdroj 12/24 V
Stmievač vždy zapájajte až za zdroj – na jeho výstup 12 V alebo 24 V DC. Na vstup stmievača pripojte plus (+) a mínus (–) zo zdroja, na výstup plus (+) a mínus (–) k LED pásu alebo inému 12/24 V svietidlu. Pri práci musí byť zdroj odpojený zo siete.

Kontrola výkonu a polarít
Súčet príkonu všetkých pripojených LED pásov nesmie prekročiť 360 W pri 12 V alebo 720 W pri 24 V a zároveň výkon zdroja. Dodržte správnu polaritu – plus na plus, mínus na mínus; pri zámene môže dôjsť k poškodeniu stmievača alebo LED.

Umiestnenie a chladenie
Stmievač montujte na suché, dobre vetrané miesto, mimo priamej vlhkosti a zdrojov tepla. Nezakrývajte ho tepelnou izoláciou ani nábytkom bez odvetrania, aby sa pri vysokých výkonoch neprehrieval.

Pripojenie vodičov
Vodiče od zdroja a LED pásov pripojte do svoriek podľa popisu na tele prístroja a pevne dotiahnite skrutky. Použite vodiče s dostatočným prierezom (pri vyšších prúdoch min. 2,5 mm², pri kratších a menej výkonných vetvách stačí menší prierez podľa normy).

Uvedenie do prevádzky a skúška
Po skontrolovaní zapojenia zapnite sieťový prívod do zdroja. Následne otestujte funkciu stmievača – LED by mali reagovať na otočný gombík aj na diaľkové ovládanie plynulou zmenou jasu. Pri akomkoľvek blikaní alebo nadmernom zahrievaní zariadenie vypnite a skontrolujte zapojenie a zaťaženie.

 Typické použitie

Stmievanie dlhých LED pásov v obývačkách, kuchyniach, chodbách a podhľadoch, kde je potrebný vyšší výkon z jedného ovládača.

Kompletné línie osvetlenia v baroch, reštauráciách či showroome, kde sa jedným ovládačom regulujú desiatky metrov pásu.

Technické a exteriérové LED inštalácie (podľa IP pásu a zdroja), napríklad osvetlenie pergol, strešných presahov alebo výkladov
