Schodiskový LED ovládač RL‑STEP‑02 16 kanálov 12–24V PIR + diaľkový ovládač

Podrobný popis

Schodiskový LED ovládač RL‑STEP‑02 je pokročilé zariadenie na automatické a efektové ovládanie osvetlenia schodov. Umožňuje pripojenie až 16 samostatných LED kanálov, takže každému stupňu môžeš priradiť vlastný svetelný výstup. Ovládač pracuje v rozsahu napájacieho napätia 12–24 V DC a zvládne celkový výkon až približne 240 W, čo postačuje aj pre väčšie schodiská s LED pásmi alebo bodovými svietidlami.

Súčasťou balenia sú dve PIR čidla pohybu určené na montáž na spodku a na vrchu schodiska. Pri zachytení pohybu ovládač automaticky rozsvieti jednotlivé stupne v zvolenom smere – buď odspodu nahor alebo zhora nadol. Svetlo sa zapína plynulým kaskádovým efektom s rozjasnením a následným stmievaním, čo pôsobí moderne a zároveň výrazne zvyšuje bezpečnosť pohybu po schodoch za tmy.

Diaľkový ovládač umožňuje pohodlné nastavenie režimov svietenia bez zásahu do elektroinštalácie. Môžeš meniť rýchlosť efektu, čas oneskorenia zhasnutia, celkový jas LED osvetlenia aj počet aktívnych stupňov. Vďaka tomu si jednoducho prispôsobíš správanie svetla konkrétnemu schodisku – od jemného orientačného svietenia až po výrazný dizajnový efekt v modernom interiéri.

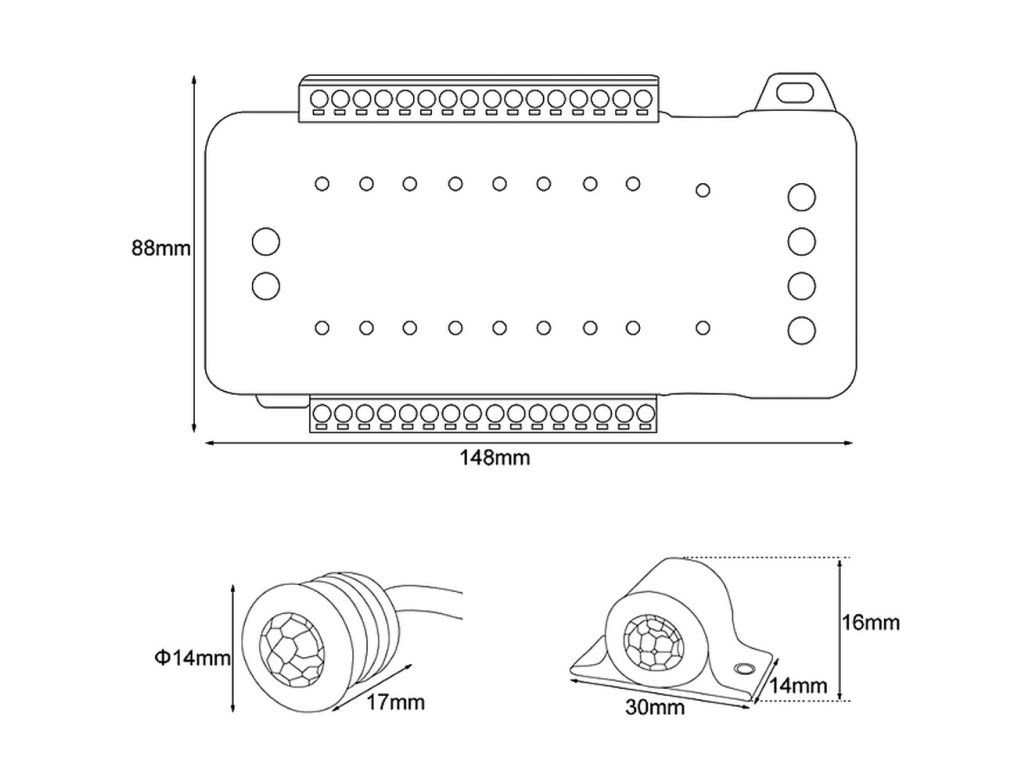

Ovládač je určený pre jednofarebné LED pásy alebo LED svietidlá s napájaním 12–24 V DC. Kompaktná skrinka sa montuje najčastejšie do rozvádzacích boxov alebo do priestorov pod schodmi, kde je chránená pred mechanickým poškodením. Vďaka nízkej spotrebe, dlhej životnosti LED a automatickému spínaniu podľa pohybu ide o energeticky veľmi úsporné riešenie pre rodinné domy, penzióny aj komerčné objekty.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Hlavné prednosti

Ovládanie až 16 samostatných LED kanálov – vhodné aj pre dlhšie a zalomené schodiská.

Automatické kaskádové rozsvietenie a zhasínanie stupňov s plynulým efektom rozjasnenia a stmievania.

Dve PIR čidla pohybu – rozlíšenie smeru chôdze (zospodu nahor / zhora nadol).

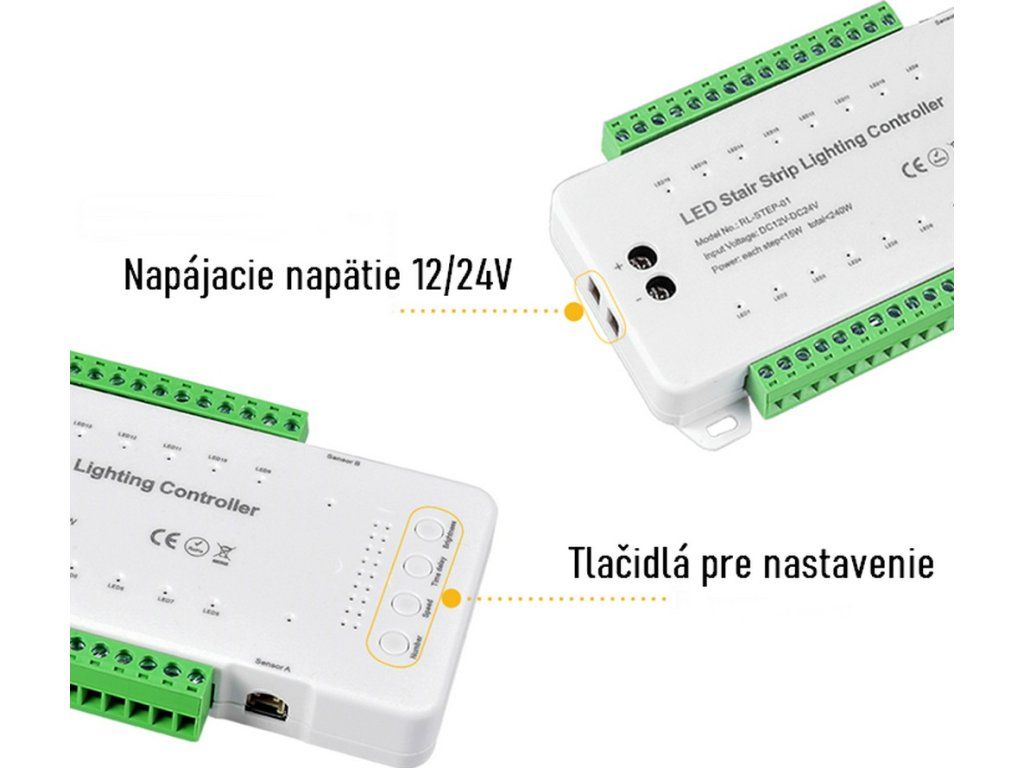

Diaľkový ovládač na nastavenie režimov, jasu, rýchlosti efektu a času svietenia bez fyzického zásahu do ovládača.

Napájanie 12–24 V DC a celkový výkon až približne 240 W – kompatibilné s väčšinou LED pásov a svietidiel na schody.

Možnosť prispôsobiť počet používaných kanálov podľa skutočného počtu stupňov.

Zvyšuje bezpečnosť pohybu po schodisku a zároveň vytvára veľmi efektný vizuálny prvok v interiéri.

 Je možné pripojiť ľubovoľný Biely LED pásik, nastavenie parametrov svietenia priamo na paneli ovládača.

Súčasťou balenia sú 2 x PIR pohybové senzory.

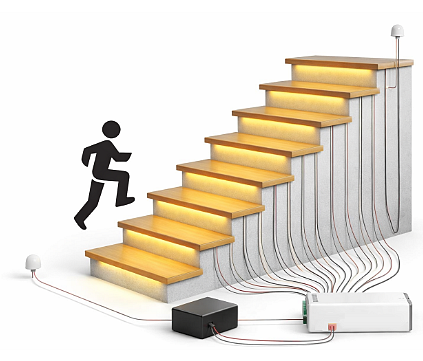

Od každého schodu sa vedie 2 žilový káblik napr. 2x035mm ku ovládaču.

Na zvedenie všetkých LED pásikov zo všetkých schodov, je možné použiť Napájací káblový zväzok, určený na tento účel.

Analógový systém odolný pred nechceným reštartom nastavení pri nežiadúcich výpadkoch prúdu

Stabilita nastavení pri výpadku napájania

Dôležitou výhodou ovládača RL‑STEP‑02 je, že si trvalo pamätá tvoje nastavenia aj pri výpadku napájania. Po opätovnom privedení prúdu sa neresetuje do továrenského režimu, ale pokračuje s poslednou uloženou konfiguráciou – zachová počet stupňov, zvolený svetelný efekt, čas oneskorenia aj nastavený jas. V praxi to znamená, že pri krátkodobom výpadku elektriny alebo pri úmyselnom vypnutí napájacieho zdroja nie je potrebný žiadny zásah do nastavení a systém schodového osvetlenia funguje ďalej úplne automaticky.

Čo to znamená v praxi:

Bežný krátky výpadok elektriny alebo úmyselné vypnutie napájacieho zdroja nespôsobí reset do továrenských hodnôt.

Po návrate napájania sa ovládač inicializuje a spravidla prejde do rovnakého režimu, v akom pracoval pred výpadkom; LED osvetlenie sa aktivuje až pri ďalšom zaznamenanom pohybe cez PIR.

Do menu nastavení (cez tlačidlá alebo diaľkový ovládač) je potrebné vstupovať len vtedy, ak chceš zmeniť parametre, prípadne ak by bol ovládač manuálne resetovaný do továrenského factory reset režimu

  Technické pokyny k montáži a prevádzke

Ovládač je určený výhradne pre jednosmerné napájanie 12–24 V DC – nepoužívaj ho priamo na 230 V AC.

Pred montážou vždy odpoj napájanie a over polaritu vedenia, aby nedošlo k poškodeniu ovládača alebo LED pásov.

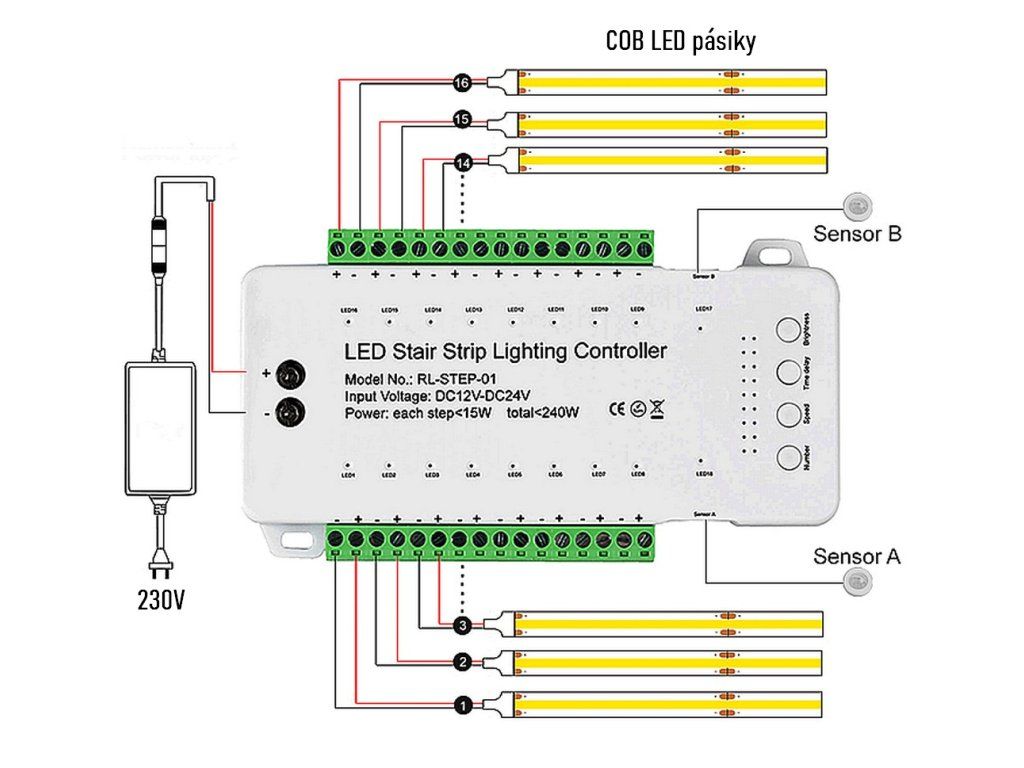

LED pásy alebo svietidlá pripájaj na jednotlivé kanály podľa schémy výrobcu; celkový výkon na kanál ani celkovú záťaž nesmieš prekročiť.

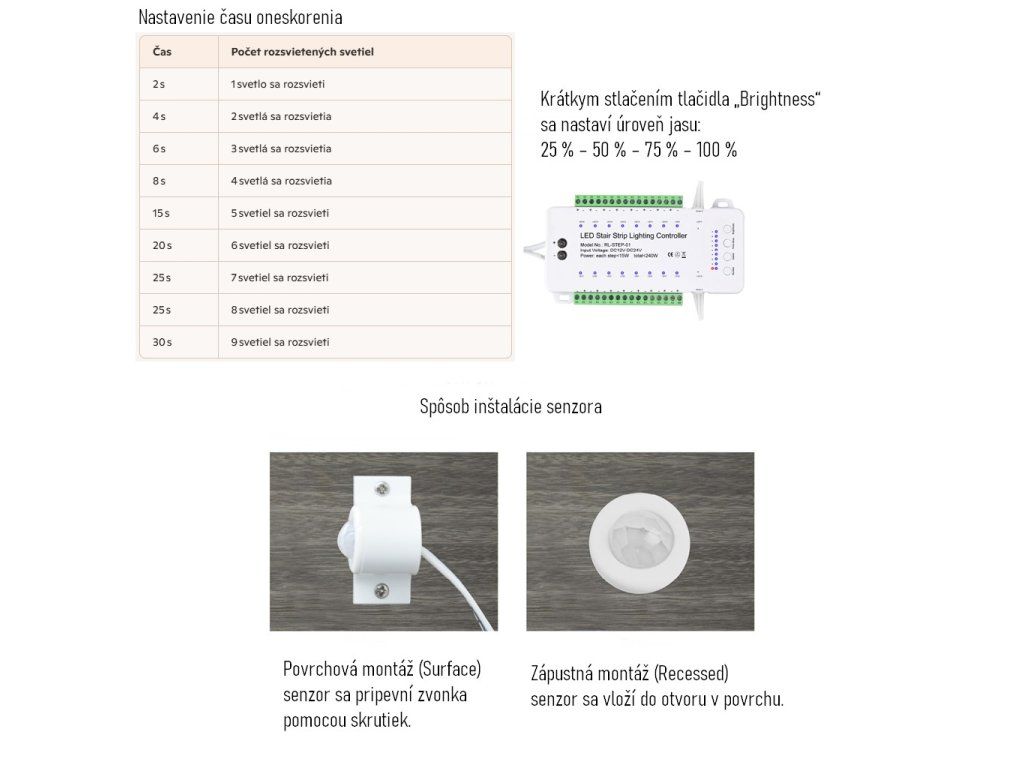

PIR čidlá umiestni na spodný a horný koniec schodiska tak, aby mali voľné zorné pole a nesnímali zbytočne iné pohyby (dvere, chodba).

Ovládač montuj na suché, vetrané miesto mimo priamej vlhkosti a prachu; neprekračuj povolený teplotný rozsah.

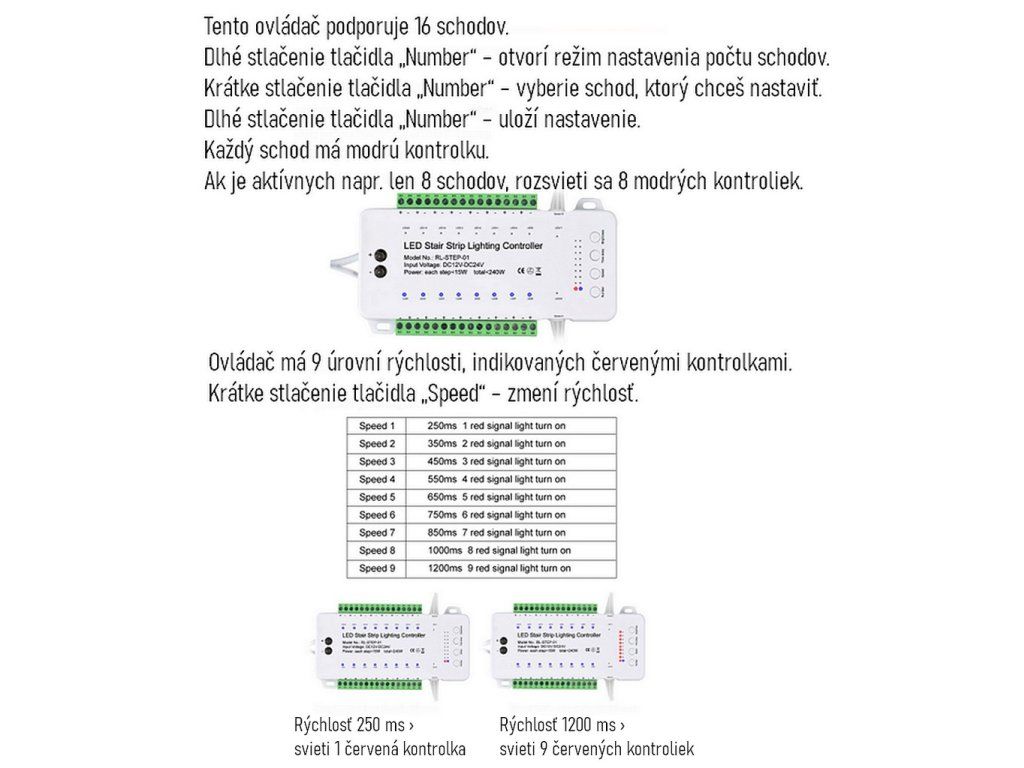

Pri prvom spustení nastav počet stupňov, požadovaný režim, jas, rýchlosť kaskády a čas svietenia pomocou tlačidiel alebo diaľkového ovládača podľa návodu.

Pred uzavretím podhľadu či schodov odporúčam celý systém otestovať – reakciu čidiel, smer kaskády, rovnomernosť svietenia a dobehy.

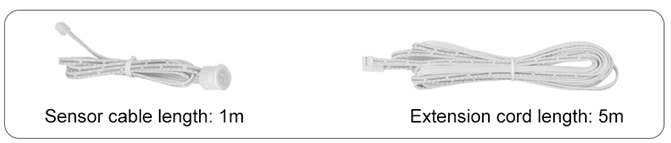

Súčasťou 2 x senzor s káblovaním

 Uplatnenie – príklady použitia

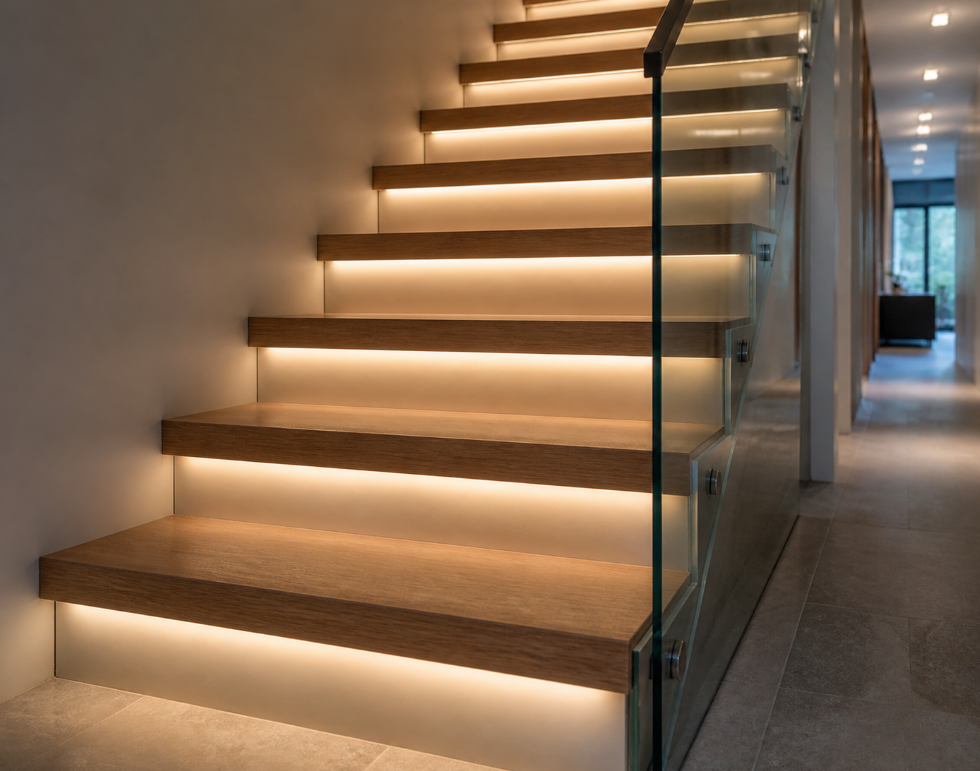

Automatické LED osvetlenie schodov v rodinných domoch, bytoch v mezonetoch a moderných interiéroch.

Bezpečnostné a orientačné osvetlenie schodísk v penziónoch, hoteloch, kancelárskych budovách a reštauráciách.

Dizajnové projekty s LED pásmi v podstupniciach, podstropných schodoch, bočných profiloch či zapustených svietidlách v stene.

Inteligentné osvetlenie prechodových zón – krátke rampy, podesty, vstupné schody, vnútorné galérie.
