Pohybový vonkajší PIR senzor pre LED osvetlenie 230V/1200W

Podrobný popis

Nástenný PIR pohybový senzor umožňuje automaticky zapnúť pripojené osvetlenie pri zaznamenaní pohybu. Je vhodný do miest, kde chcete mať svetlo k dispozícii bez hľadania vypínača — napríklad pri vstupe do domu, v chodbe, garáži alebo pri prístupe k objektu.

Hlavnou prednosťou je automatika. Osvetlenie reaguje na pohyb v sledovanom priestore, čo zjednodušuje používanie najmä pri príchode s nákupom, pri prechádzaní chodbou alebo pri vstupe do garáže.

Senzor má deklarovaný detekčný dosah do 12m. Skutočné pokrytie závisí od umiestnenia, podmienok prostredia a spôsobu pohybu v sledovanej oblasti. Pri montáži je preto dôležité nasmerovať snímač na priestor, v ktorom chcete zaznamenávať príchod osôb.

Zariadenie pracuje s napájaním 220–240VAC a dodávateľ uvádza maximálne zaťaženie 300W. Pri pripájaní LED svietidiel alebo napájacích zdrojov treba overiť prípustné zaťaženie pre daný typ záťaže podľa návodu. Samotný údaj 300W nemusí znamenať rovnakú povolenú záťaž pre všetky druhy osvetlenia.

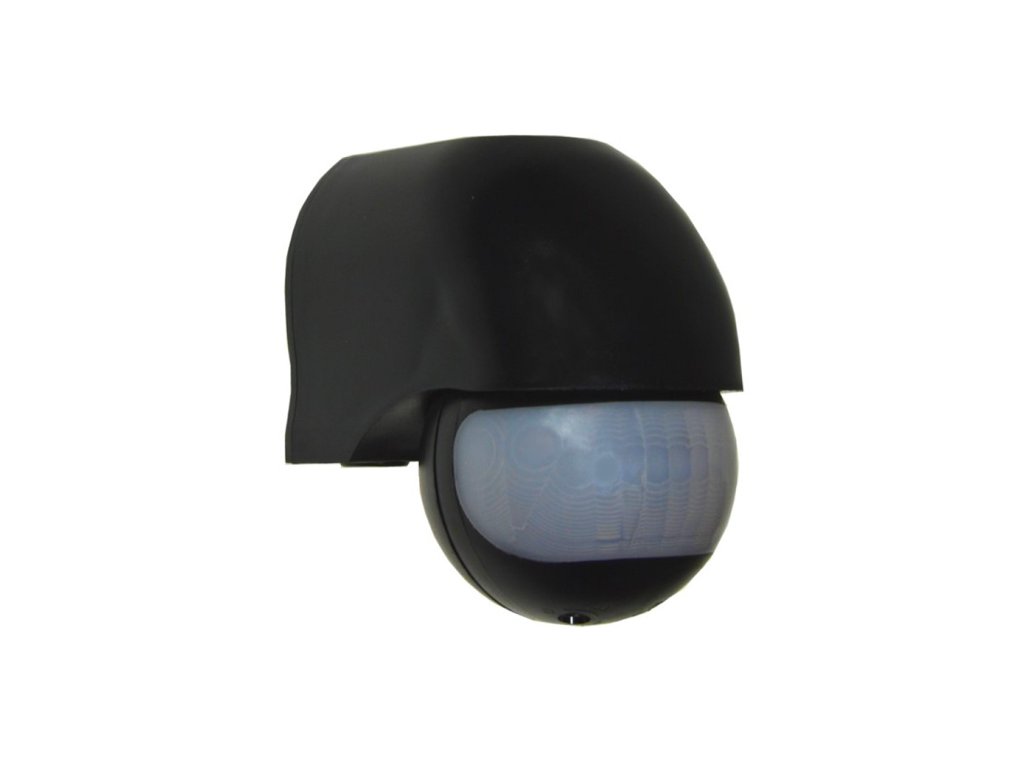

Čierne vyhotovenie sa hodí k tmavým svietidlám, kovovým konštrukciám, garážovým bránam aj moderným fasádam. Rozmery senzora sú 83 × 64 × 92mm a krytie je IP44. Produkt má kód 013165.

 PIR pohybový senzor na automatické spínanie osvetlenia

Snímač slúži na automatické zapínanie osvetlenia pri zaznamenaní pohybu. Je vhodný aj na spínanie kompatibilných LED svetelných zdrojov, pri dodržaní prípustného zaťaženia pre daný typ osvetlenia.

PIR senzor zaznamenáva zmeny infračerveného žiarenia spôsobené napríklad pohybom človeka v sledovanom priestore. Nie je určený na spoľahlivú detekciu nehybnej osoby.

Regulátor LUX umožňuje nastaviť spínanie podľa okolitého svetla. V polohe „slnko“ (maximum) môže senzor aktivovať osvetlenie cez deň aj v noci. V polohe „mesiac“ (minimum) aktivuje osvetlenie iba pri nízkej úrovni okolitého svetla. Nejde teda o rozpoznávanie dennej doby, ale o reakciu na jas prostredia.

Pri každom ďalšom zaznamenaní pohybu počas svietenia sa časovanie obnoví. Svetlo zhasne až po uplynutí nastavenej doby od posledného zachyteného pohybu.

Senzor nesmerujte na zrkadlá ani iné výrazne reflexné povrchy. Neumiestňujte ho v blízkosti tepelných zdrojov, výduchov kúrenia alebo klimatizácie. Vyhnite sa aj nasmerovaniu na predmety pohybujúce sa v prievane alebo vetre, napríklad záclony či rastliny, ktoré môžu prispievať k neželanému spínaniu.

 Inštalačné odporúčania

Výber miesta

Senzor umiestnite tak, aby sledoval požadovaný prístupový alebo priechodný priestor. Zohľadnite deklarovaný dosah do 12m a montážne pokyny výrobcu.

Vyhnite sa polohe, v ktorej môžu snímanie rušiť nevhodné zdroje tepla alebo pohyb mimo požadovanej oblasti. Funkčnosť overte pri bežnom pohybe osôb.

Výber pripojeného osvetlenia

Dodávateľ uvádza maximálne zaťaženie 300W. Pred pripojením overte prípustnú záťaž pre konkrétne svietidlo, LED zdroj alebo inú pripojenú elektroniku.

Pri LED osvetlení zohľadnite aj nábehový prúd. Ak návod nerozlišuje typy záťaže, maximálne prípustné LED zaťaženie si nechajte potvrdiť.

Zapojenie

Zariadenie sa pripája k napájaniu 220–240VAC podľa schémy výrobcu. Montáž musí vykonať odborne spôsobilá osoba pri odpojenom napájaní a po overení beznapäťového stavu.

Senzor je určený na spínanie, nie na reguláciu intenzity jasu. Bežný 12V alebo 24V LED pásik nemožno pripojiť priamo na sieťový výstup — vyžaduje vhodný napájací zdroj.

Kontrola po montáži

Po zapojení overte reakciu senzora v požadovanom priestore a správne spínanie osvetlenia. Prípadné nastavenia vykonajte podľa návodu konkrétneho výrobku.

V dodanom technickom prehľade nie sú uvedené uhol detekcie, rozsah nastavenia času ani nastavenie súmrakového prahu. Tieto vlastnosti preto treba overiť v návode alebo katalógovom liste.

Dôležité upozornenia

Napájanie senzora je 220–240VAC.

Deklarované maximálne zaťaženie je 300W.

Prípustné zaťaženie pre LED osvetlenie overte podľa návodu.

Senzor spína osvetlenie, nenahrádza stmievač.

Nízkonapäťový LED pásik nepripájajte priamo na sieťový výstup.

Krytie IP44 neznamená vodotesnosť ani možnosť ponorenia do vody.

Pred montážou alebo úpravou zapojenia odpojte napájanie.

Zapojenie do elektrickej siete zverte odborne spôsobilej osobe.

Test funkcionality:

Nastavte regulátor času "Time" na minimum a regulátor svetla "Lux" na maximum. Spočiatku nebude snímač ani svetlo reagovať. CCa po 30 sekundách snímač začne reagovať ak sa zaregistruje pohyb resp. tepelnú stopu,vtedy sa pripojené svetlo rozsvieti. Zhasne po cca 10 sekundách.

Nastavte "Lux" na min. Pri menej ako 3 LUXoch (počas tmy) snímač zareaguje  zopne svetlo. Pozor. ak testujete snímač počas denného svetla, treba "LUX" nastaviť na max. "Slnko", inak nebude reagovať.

 Podrobné špecifikácie

Automatické spínanie osvetlenia po zaznamenaní pohybu.

PIR pohybová detekcia.

Deklarovaný dosah snímania do 12m.

Nástenné vyhotovenie.

Napájanie 220–240VAC.

Maximálne zaťaženie 300W podľa údajov dodávateľa.

Krytie IP44.

Čierna farba pre nenápadné osadenie na tmavších podkladoch.

Rozmery 83 × 64 × 92mm.

Praktické použitie pri vstupoch, v chodbách a garážach.

Ďalšie prednosti

Svetlo bez hľadania vypínača

Pohybové spínanie je praktické všade tam, kde potrebujete osvetlenie pri príchode alebo prechádzaní priestorom. Senzor umožňuje aktiváciu svetla bez manuálneho ovládania.

Oceníte ho pri vstupe s plnými rukami, pri prístupe ku garáži aj v priechodných miestnostiach.

Detekčný dosah do 12m

Deklarovaný dosah umožňuje sledovať prístupový priestor aj vo väčšej vzdialenosti od senzora. Umiestnenie však treba prispôsobiť konkrétnej trase pohybu a montážnym podmienkam.

Pred finálnym upevnením odporúčame overiť pokrytie priestoru skúšobnou prevádzkou.

Čierne vyhotovenie a krytie IP44

Čierne telo vizuálne dopĺňa tmavé svietidlá a stavebné prvky. Je vhodné tam, kde nechcete, aby biely senzor výrazne vystupoval z podkladu.

Krytie IP44 poskytuje ochranu proti striekajúcej vode, neznamená však vodotesnosť. Miesto montáže a vedenie káblov musia zodpovedať pokynom výrobcu.

 Príklady použitia, typické použitie

Pri vstupných dverách na automatické zapnutie osvetlenia.

V chodbách, predsieňach a priechodných priestoroch.

V garážach a pri prístupe ku garáži.

V pivniciach, skladových a technických miestnostiach.

Pri prístupových trasách k domu alebo prevádzke.

Na vhodných vonkajších miestach pri dodržaní podmienok montáže a krytia IP44.

V kombinácii s kompatibilnými svietidlami a napájacími zdrojmi.
