Pohybový senzor pre LED osvetlenie 4A 12V/48W 24V/96W PIR006A

Podrobný popis

Pohybový senzor IR006‑H je navrhnutý pre ovládanie nízkonapäťového LED osvetlenia v nábytku a interiéri. Pracuje v rozsahu napájania 12–24 V DC a umožňuje spínať prúd do 4 A, čo predstavuje max. 48 W pri 12 V alebo 96 W pri 24 V. Zapája sa medzi zdroj a LED pásik alebo svietidlo, pričom pri zaznamenaní pohybu pred senzorom automaticky rozsvieti osvetlenie a po odchode osoby ho po nastavenom čase opäť vypne (typicky desiatky sekúnd).

Senzor má malé plastové telo v bielej farbe a je určený na povrchovú montáž, napríklad do spodnej časti police, skrinky alebo do profilu LED pásika. Detekčná vzdialenosť sa pohybuje v jednotkách až desiatkach centimetrov v závislosti od typu dverového/pohybového prevedenia, čo je ideálne pre lokálne ovládanie – rozsvietenie po otvorení dvierok, vysunutí zásuvky alebo pohybe ruky v blízkosti. Vďaka kompaktným rozmerom a napájaniu DC je vhodný aj do užších hliníkových profilov a menších skrinkových zostáv.

Ako funguje

Pohybový senzor zaznamená pohyb v dosahu do 2 m.

PIR spínač aktivuje pripojené 12 V alebo 24 V DC osvetlenie.

Ak senzor ďalej nezaznamená pohyb, po približne 40 sekundách osvetlenie automaticky vypne.

Pri ďalšom pohybe sa cyklus opakuje.

   Hlavné výhody

Automatické zapínanie a vypínanie LED osvetlenia podľa pohybu

Vhodný pre nízkonapäťové systémy 12–24 V DC

Maximálne zaťaženie 4 A

Maximálny výkon až 96 W pri 24 V DC

Pri 12 V DC podporuje LED osvetlenie do 48 W

Dosah pohybového senzora do 2 m

Automatické vypnutie po približne 40 s bez pohybu

Malý modul s rozmermi 17 × 20 mm

Praktické riešenie na šetrenie energie a pohodlné ovládanie svetla

Vhodný pre suché interiéry s krytím IP20

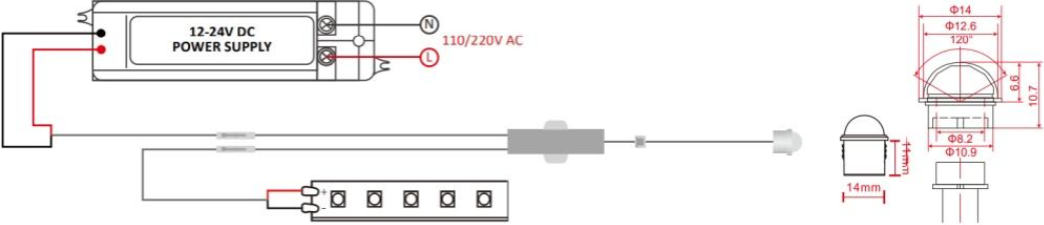

 Zapojenie a montáž

PIR spínač sa zapája do nízkonapäťového obvodu medzi zdroj a osvetlenie:

230 V AC→12/24 V DC zdroj→PIR006A→LED pas alebo LED svietidlo

Na vstup modulu pripojte výstup z kompatibilného napájacieho zdroja 12 V DC alebo 24 V DC.

Na výstup modulu pripojte LED pás alebo LED svietidlo s rovnakým pracovným napätím.

Celkový príkon pripojeného osvetlenia nesmie prekročiť 48 W pri 12 V alebo 96 W pri 24 V a maximálny prúd 4 A.

Senzor umiestnite tak, aby mal voľný výhľad do priestoru, v ktorom má zaznamenávať pohyb.

Modul chráňte pred vlhkosťou, priamym kontaktom s vodou a mechanickým poškodením.

Nepripájajte spínač priamo na sieťové napätie 230 V AC.

Montáž napájacej časti odporúčame vykonať osobou s primeranou elektrotechnickou kvalifikáciou.

   Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

 Pohybový senzor reagujúci na pohyb

 Typické použitie

Osvetlenie v šatníku, skrini alebo vstupe do komory

LED pás pod kuchynskou linkou alebo v kuchynskej zásuvke

Svetlo vo vitríne, polici alebo knižnici

Orientačné osvetlenie chodby, schodiska alebo predsiene

Osvetlenie v technickej miestnosti, sklade či pri regáli

LED svetlo v karavane, obytnom aute alebo v nízkonapäťovej 12 V sústave

Nábytkové osvetlenie v spálni, detskej izbe alebo pracovni
