MiBoxer SPIW5 WiFi LED ovládač 5v1 pre IC digitálne SPI a DMX LED pásiky 5–24V

Podrobný popis

MiBoxer SPIW5 je špecializovaný ovládač pre digitálne LED pásiky, pri ktorých sa neovláda celý pás naraz, ale samostatné pixely alebo skupiny pixelov. Na rozdiel od bežných PWM ovládačov dokáže vytvárať pohybujúce sa farebné efekty, svetelné vlny, bežiace svetlo, postupné prechody a ďalšie dynamické animácie po celej dĺžke LED pásu.

Ovládač je vhodný pre digitálne adresovateľné SPI LED pásiky dostupné v našom e-shope, napríklad pásiky s protokolom WS2811, WS2812B, WS2815, SK6812, UCS1903 a podobné kompatibilné SPI pásy. Podporuje aj digitálne DMX LED pásy, DMX pixely a ďalšie osvetlenie využívajúce protokol DMX512. Pred objednaním je potrebné overiť typ čipu, napájacie napätie LED pásu a počet dátových vodičov.

MiBoxer SPIW5 pracuje s napájaním 5 až 24 V DC, preto ho možno použiť pri 5 V, 12 V aj 24 V digitálnych LED pásoch. Ovládač nepripájajte priamo do siete 230 V. Vždy musí byť zapojený za vhodným napájacím zdrojom s rovnakým napätím, aké používa vybraný LED pás.

Jedno zariadenie ponúka päť výstupných režimov: jednofarebný, CCT, RGB, RGBW a RGB+CCT. Režim nastavíte podľa typu použitého digitálneho LED pásu. Vďaka tomu môžete ovládač použiť pre jednoduchšie jednokanálové digitálne osvetlenie, dvojkanálové CCT pásiky s reguláciou teploty bieleho svetla, klasické RGB pásiky, RGBW pásiky aj digitálne RGB+CCT pásy s farebnými a dvojkanálovými bielymi LED.

Vstavaný WiFi modul umožňuje ovládanie cez aplikáciu Tuya Smart. Po pripojení k domácej WiFi sieti môžete z mobilu meniť farby, jas, rýchlosť efektov, typ dynamickej animácie, vytvárať vlastné scény, nastavovať časovače a zoskupovať viac LED inštalácií. WiFi ovládanie je praktické napríklad pri TV stene, v obývacej izbe, hernom priestore, bare, prevádzke alebo pri osvetlení viacerých miestností.

Okrem WiFi podporuje SPIW5 aj 2,4 GHz RF ovládanie kompatibilnými MiBoxer diaľkovými ovládačmi. Bežný dosah RF ovládania je približne 30 m v otvorenom priestore. Svetlo môžete ovládať mobilným telefónom alebo diaľkovým ovládačom podľa situácie.

Ovládač ponúka rozsiahle dynamické režimy. K dispozícii je 28 efektov bieleho svetla a 80 farebných RGB efektov. Pri jednotlivých režimoch môžete nastavovať farbu, jas, rýchlosť a šírku svetelného efektu. Vďaka tomu je možné vytvoriť jemné plynulé nasvietenie, rýchle pohybujúce sa efekty, svetelnú vlnu, prebiehajúci pás farieb alebo výrazné dekoratívne animácie.

Funkcia Music Rhythm umožňuje synchronizáciu LED efektov s hudbou. Ovládač podporuje osem hudobných režimov, ktoré môžu reagovať na zvuk cez vstavaný mikrofón ovládača alebo cez mikrofón mobilného zariadenia v aplikácii. Svetelné efekty tak môžu meniť farbu, intenzitu alebo pohyb podľa rytmu hudby.

V aplikácii Tuya Smart je možné zvoliť dynamické efekty, hudobné režimy, nastaviť časovače, automatizácie a zapínanie alebo vypínanie podľa denného režimu. Ovládač podporuje aj nastavenie štartovacej animácie po zapnutí. K dispozícii je tiež režim DND – Do Not Disturb, ktorý je určený na obmedzenie neželaného zapínania osvetlenia po krátkodobom výpadku a obnovení napájania.

MiBoxer SPIW5 má integrovanú podporu pre dva komunikačné protokoly: SPI a DMX. SPI výstup pracuje so signálom TTL s rýchlosťou 800 kbps a umožňuje ovládať až 1024 pixelov. Pri DMX je možné zvoliť prenosovú rýchlosť 250 kbps, 500 kbps alebo 750 kbps. Maximálny počet ovládaných pixelov sa pri DMX mení podľa zvolenej rýchlosti prenosu.

Kompatibilita: Ovládač je určený pre IC digitálne LED pásiky s digitálnym dátovým signálom SPI, napríklad pásiky s čipmi WS2811, WS2812B, WS2815 alebo SK6812. Pred zapojením vždy overte typ IC čipu, počet dátových vodičov a pracovné napätie LED pásika.

  Podporuje IC Digitálne SPI LED pásiky s LED čipmi s riadiacim procesorom

  WiFi ovládače umožňujú ovládanie bezplatnou aplikáciou v mobile.

 Viac, keď si pozriete články venované IC Digitálným LED pásikom.

  Podrobné informácie

Inteligentný ovládač pre IC digitálne SPI a DMX LED pásy

Kompatibilný s digitálnymi pásikmi v našej ponuke, napríklad WS2811, WS2812B, WS2815, SK6812 a ďalšími kompatibilnými SPI pásmi

Podpora digitálnych DMX512 LED pásov a pixelov

Päť režimov výstupu: jednofarebný, CCT, RGB, RGBW a RGB+CCT

WiFi ovládanie cez aplikáciu Tuya Smart

2,4 GHz RF ovládanie kompatibilným MiBoxer diaľkovým ovládačom

Až 80 RGB dynamických efektov

Až 28 dynamických efektov bieleho svetla

Nastavenie farby, jasu, rýchlosti a šírky efektov

8 hudobných režimov s reakciou na zvuk

Music Rhythm cez vstavaný mikrofón alebo mikrofón telefónu

Voľné prepínanie medzi dynamickými a hudobnými efektmi

Časovače, skupiny, automatizácie a scény v aplikácii

Nastavenie štartovacej animácie po zapnutí

Režim DND pre obmedzenie nechceného rozsvietenia po výpadku napájania

Vstavaný SPI/DMX duálny komunikačný protokol

Podpora až 1024 SPI pixelov

Vstupné napätie 5 až 24 V DC

Maximálny výstupný prúd 10 A

Kompaktné rozmery iba 74,5 × 36 × 17 mm

Ako ovládač funguje

Digitálny LED pás má na jednotlivých LED alebo skupinách LED vlastný riadiaci čip. SPIW5 neposiela iba jednoduché napätie ako pri klasickom LED páse, ale prenáša digitálny dátový signál. Každý pixel môže dostať samostatnú informáciu o farbe a jase.

Vďaka tomu môže jedna časť pásu svietiť modro, ďalšia červeno a iná časť môže súčasne vytvárať pohybujúci sa efekt. Ovládač spracuje zvolený dynamický režim, odošle dátový signál do pásu a jednotlivé pixely vytvoria požadovanú animáciu.

Pri RGB+CCT digitálnych pásoch ovládač kombinuje farebné RGB LED s teplou a studenou bielou LED. Môžete tak vytvárať efekty v miliónoch farieb, ale zároveň používať kvalitné biele osvetlenie s nastaviteľnou teplotou svetla.

 Inštalačné pokyny a informácie

Ovládač sa vždy zapája medzi DC napájací zdroj a digitálny LED pás alebo DMX osvetlenie.$$\text{230 V AC} \rightarrow \text{5/12/24 V DC zdroj} \rightarrow \text{MiBoxer SPIW5} \rightarrow \text{digitálny SPI alebo DMX LED pás}$$

Skontrolujte napájacie napätie LED pásu. Musí byť zhodné s napätím napájacieho zdroja.

Pripojte DC zdroj na vstup ovládača podľa označenia polarity.

Pripojte digitálny LED pás na výstup DATA, CLK alebo DMX podľa typu použitého pásu.

Pri SPI páse dodržte označenie vstupu dátového signálu. Pás pripájajte na stranu označenú napríklad DI, DIN alebo DATA IN.

Pri pásoch s hodinovým signálom pripojte aj vodič CLK.

Pri DMX osvetlení zvoľte správny DMX režim a rýchlosť prenosu.

V aplikácii alebo kompatibilným ovládačom nastavte vhodný výstupný režim: jednofarebný, CCT, RGB, RGBW alebo RGB+CCT.

Pridajte ovládač do WiFi siete a aplikácie Tuya Smart.

Vyberte požadovaný dynamický efekt, hudobný režim alebo vlastnú scénu.

Ovládač nepripájajte priamo na 230 V AC. Pre dlhé digitálne LED pásy odporúčame riešiť napájanie z viacerých miest, aby sa minimalizoval úbytok napätia a rozdiel v jase jednotlivých pixelov.

 Kde sa hodí

TV stena a podsvietenie televízora s pohybujúcimi sa farebnými efektmi

Herný stôl, PC zostava, gaming room alebo streamerský kútik

Podsvietenie sadrokartónového podhľadu a dekoratívnych stien

Barový pult, recepcia, showroom alebo predajný priestor

Osvetlenie vitrín, políc, schodov alebo dizajnových prvkov

Domáce kino a relaxačná zóna

Detská alebo študentská izba s farebnými scénami a hudobným režimom

Osvetlenie hudobnej miestnosti, párty priestoru alebo klubového interiéru

Digitálne pixelové inštalácie, reklamné dekorácie a svetelné nápisy

Karavan, obytné auto alebo mobilná inštalácia s 5 V, 12 V alebo 24 V digitálnym LED pásom

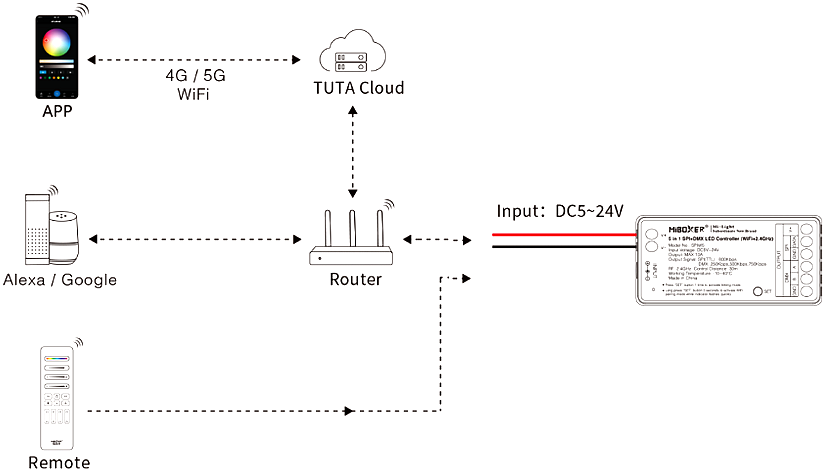

Široké možnosti uplatnenia :

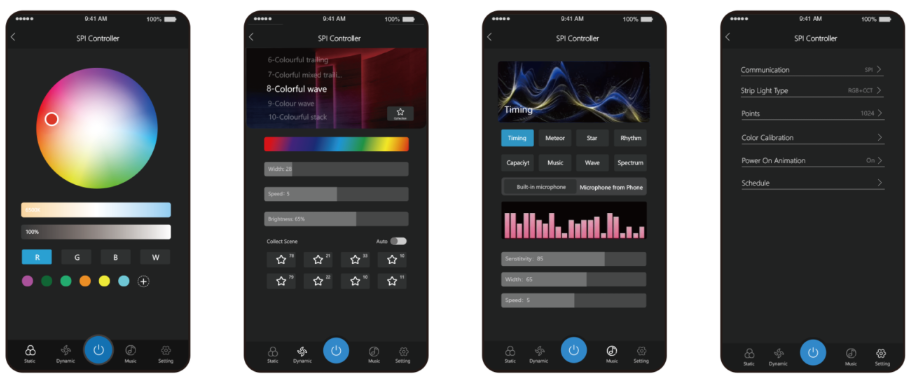

Ovládanie možné aj bezplatnou aplikáciou:
