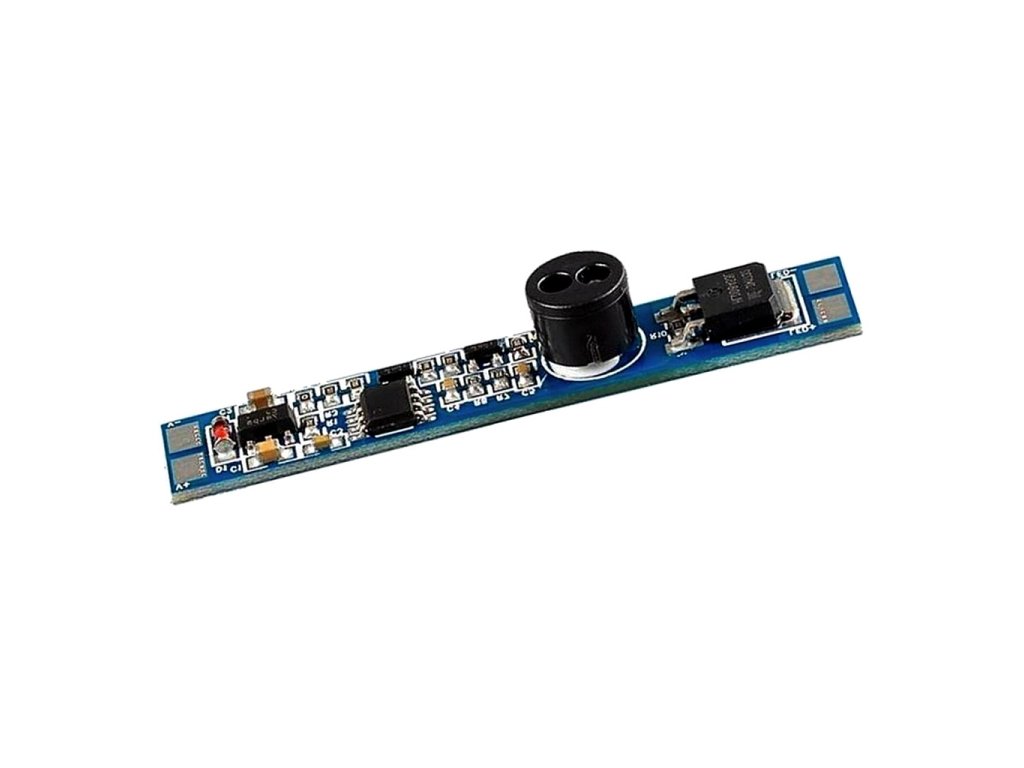

Bezdotykový dverový vypínač LED pásikov, umiestnenie do lišty, 8A 12V/96W 24V/192W, IR013D
Kód: MCIR013DPodrobný popis
Bezdotykový vypínač reagujúci na prítomnosť predmetu, napríklad dvierok.
Ovládač pre LED pásiky, určený pre umiestnenie do hliníkových líšt.
Ovládač reagujúci na pohyb resp. prítomnosť dvierok, šuflady či iného predmetu, počas jeho prítomnosti sa svetlo vypne a pri oddialení zase zapne.
Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.
Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.
Podrobné informácie
Zapnutie a stmievanie LED osvetlenia bez dotyku. Spínač je rozmerovo navrhnutý pre použitie v hliníkových LED profiloch do 10mm. Zapnutie/vypnutie pripojeného LED pásika sa uskutoční podľa toho či je v dosahu senzoru snímaný predmet, ktorým môžu byť nábytkové dvierka.
Inštrukcie k montáži:
Na pocínované plôšky stmievača označené ako "LED-" a "LED+" prispájkujte kontakty LED pásika. Dbajte na správnu polaritu. Na pocínované plôšky stmievača označené ako "V+" a "V-" prispájkujte napájacie kábliky napájacieho zdroja. Počas spájkovania nesmú byť kontakty zdroja pod napätím. Po ukončení spájkovania umiestnite stmievač do lišty. Po preverení správnej polarity káblikov overte funkčnosť stmievača. Do krytu lišty vyvŕtajte otvor pre senzor. Použite vrták s priemerom 8mm, nie menší.
Uplatnenie v praxi
Pohybový senzor umiestnený priamo v lište, spolu s LED pásikom je vhodné riešenie ak chceme ovládať LED pásik bezdotykovo v závislosti od prostredia,, napríklad dvierok skrinky apod.. Typickým príkladom je napr. osvetlenie nábytkovej skrinky.
Dodatočné parametre
| Kategória: | LED Ovládače a stmievače |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.1 kg |
| ? Certifikáty: | CE, RoHS |
| ? Max. menovitý prúd: | 8A |
| ? Max. povolené zaťaženie: | 24V/192W, 12V/96W |
| ? Prípustná teplota: | -20 až +55°C |
| Rozmery: | 10x50x8mm |
| ? Stupeň krytia, vode odolnosť: | IP20, interiérový |
| ? Pamäť nastavenia po odpojení napájania: | Áno |
| Záruka: | 2 roky |
| ? Umiestnenie do lišty: | Áno |
| ? Použitie pre LED pásiky typu: | Biele, jednofarebné |
