LED SPI Dream Color ovládač HC008 – WS2811/UCS1903, 4096 pixelov, 133 efektov, hudobné režimy

Podrobný popis

HC008 Dream Color SPI Controller je profesionálny ovládač pre digitálne LED pásiky a moduly (WS2811, UCS1903, TM1804, TM1812 a ďalšie). Ponúka až 133 prednastavených efektov, hudobné režimy, synchronizáciu viacerých ovládačov a jednoduché ovládanie cez bezdrôtové RF diaľkové ovládanie.

Vďaka podpore až 4096 pixelov (4×1024) je vhodný pre reklamné inštalácie, kluby, bary, javiskové scény, dekorácie a domáce ambientné osvetlenie. Podporuje vysokorýchlostný aj nízkorýchlostný SPI signál, má pamäťovú funkciu, nastavenie dĺžky pásu a jednoduché menu.

Je ideálny pre každého, kto chce rýchlo vytvoriť dynamické svetelné efekty bez programovania.

 + Možnosť ovládania LED pásika mobilom a súčasne aj RF diaľkovým ovládaním

 SPI Ovládač určený pre použitie s IC Digitálnymi LED pásikmi.

 Ovládač prispôsobený na použitie aj pri umiestnení do nábytku.

 Digitálny IC LED pásik alebo Špeciálne efekty pri osvetlení terasy, aj tieto články nájdete na našom Blogu.

  Podrobné informácie

DC12V, Max 2048 pixelov, Pixel Module Full Color Controller – podpora kaskádovaného DMX512, 133 interných režimov pre programovateľné IC LED osvetlenie.

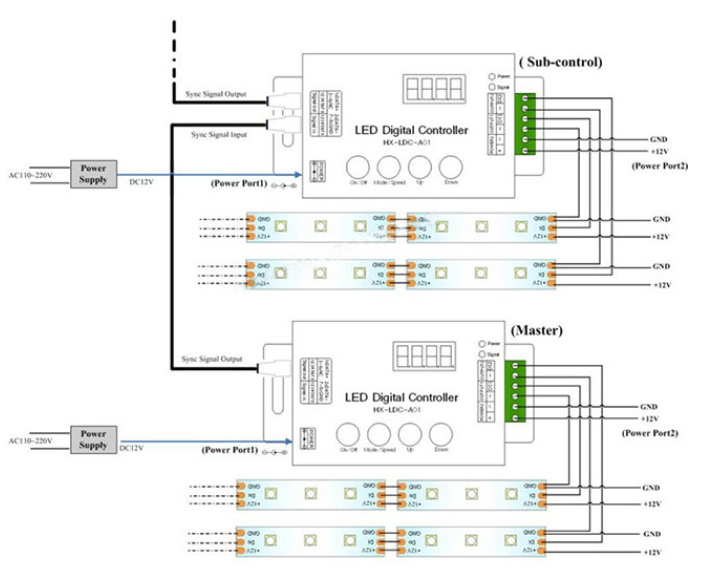

Bezdrôtový synchronizačný LED ovládač HC008 je vhodný pre výstupné aplikácie UCS1903, WS2811, TM1812, TM1804 a ďalšie, ktoré priamo riadia LED. Široko sa používa v reklame, kluboch, javiskových scénach, domácich dekoráciách a podobne. Má mnoho výhod – nízka cena, jednoduché zapojenie, jednoduché používanie. Disponuje pamäťovou funkciou. Pomocou bezdrôtového diaľkového ovládania môžete nastavovať jas, statické farby a rôzne dynamické svetelné efekty. Môže pracovať aj ako synchronizačný ovládač, čo znamená, že dokáže synchronizovať viac dekóderov a LED svetiel naraz. Nie je potrebné učiť sa programovanie efektov – ovládač obsahuje viac ako 100 prednastavených programov.

HC008 s hudobnou funkciou: • 279 vstavaných režimov • 9 hudobných režimov pre LED pás • 9 spektrálnych hudobných režimov pre LED obrazovky

Maximálny počet ovládaných bodov: • 1024 pixelov (nízka rýchlosť) • 2048 pixelov (vysoká rýchlosť)

Vzdialenosť prvého pixelu od ovládača: • Nízka rýchlosť: < 40 m • Vysoká rýchlosť: < 20 m (ak je vzdialenosť > 5 m, odporúča sa použiť tienený kábel)

  WiFi ovládače umožňujú ovládanie bezplatnou aplikáciou v mobile

Kompatibilný s Amazon Alexa a Google Home

Zabudovaný Wi‑Fi modul 2,4 GHz

Ovládanie odkiaľkoľvek cez internet

Ovládacia aplikácia: Magic Home Pro (Android / iOS)

Podpora svetelných scén, časovača a stmievania

Pokyny k zapojeniu a k funkciám

Funkcie tlačidiel (v prehrávacom režime)

ON/OFF – zapnutie/vypnutie výstupu

UP – režim + / rýchlosť +

DOWN – režim – / rýchlosť –

Mode/Speed – prepínanie medzi nastavením režimu a rýchlosti (LED zobrazuje H pre režim, S pre rýchlosť)

Poznámka: Po zapnutí svieti červená LED. Pri každom stlačení blikne zelená LED.

Postup nastavenia

Najprv pripojte LED záťaž, potom napájanie.

Skontrolujte, že nedôjde ku skratu.

Stlačte ON/OFF, aby ste ovládač vypli pred vstupom do menu.

Stlačte UP a DOWN – LED sa rozsvieti.

Stlačte Mode/Speed – vstup do menu.

1. Nastavenie rýchlosti IC (High/Low speed)

LED zobrazí S-HI alebo S-LO. Vyberte pomocou UP/DOWN. Továreň: S-HI.

2. Nastavenie počtu pixelov

LED zobrazí 4-miestne číslo. UP/DOWN mení hodnotu (dlhé stlačenie = rýchlejšie). Továreň: 50 pixelov.

Po dokončení nastavení stlačte ON/OFF – uloženie a ukončenie.

Bezpečnostné upozornenia

Napájacie napätie tohto produktu je DC 5/12 V – neprekračujte ho. Skratovanie výstupných vodičov môže poškodiť ovládač. Pri pripájaní vždy dodržujte správnu polaritu napájania aj LED záťaže. Ovládač je určený len na vnútorné použitie – nie je vodotesný ani odolný voči poveternostným vplyvom.

Poznámky

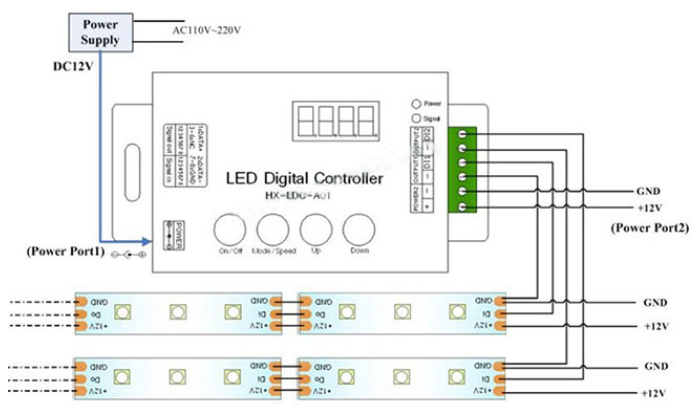

Tlačidlá QUICK a SLOW fungujú iba v dynamických režimoch (farebné prechody, efekty). Zapájajte podľa priloženej schémy zapojenia. Pri výbere napájacieho zdroja neprekračujte 80 % jeho menovitej kapacity.
