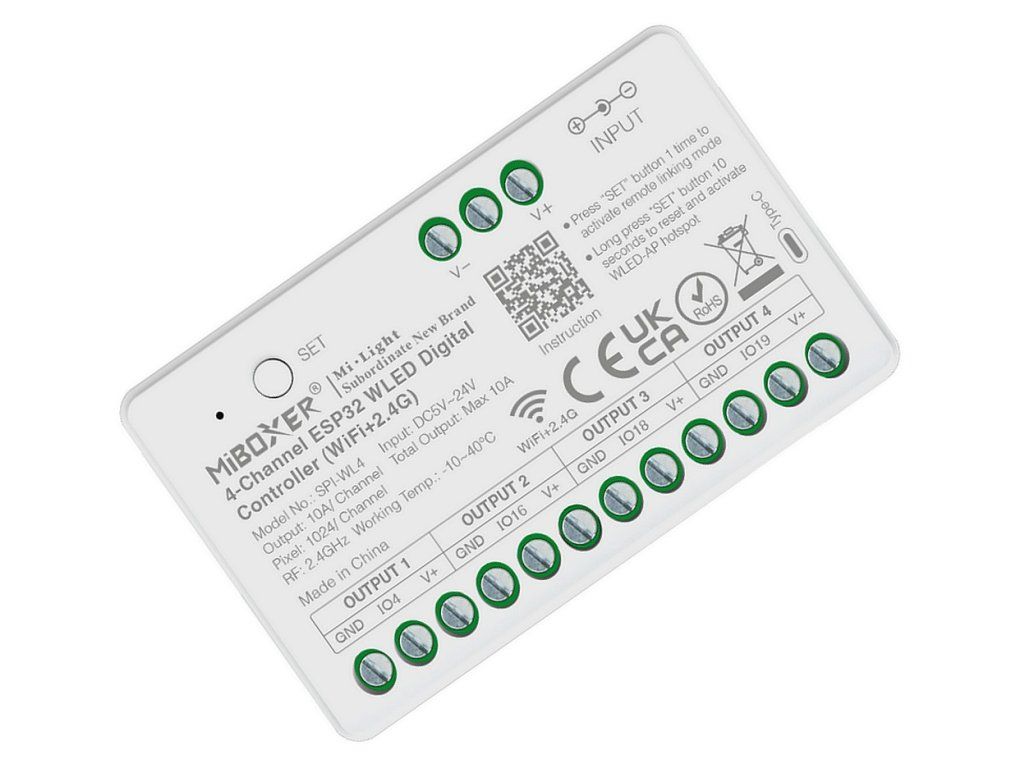

WiFi SPI ovládač MiBoxer SPI‑WL4 4‑kanálový ESP32 WLED 5–24V

Podrobný popis

SPI‑WL4 je pokročilý 4‑kanálový digitálny ovládač pre SPI LED pásy a pixelové LED založený na platforme ESP32 s firmware typu WLED. Podporuje napájacie napätie v rozsahu 5–24 V DC a je navrhnutý špeciálne pre adresovateľné LED čipy ako WS2811, WS2812B, SK6812 a ďalšie kompatibilné SPI riešenia. Vďaka štyrom nezávislým výstupom je možné samostatne ovládať štyri zóny digitálnych pásov – každú s vlastnými efektmi a farbami, čo otvára veľké možnosti pri tvorbe scénických a dekoratívnych inštalácií.synergy21+2

Ovládač kombinuje WiFi konektivitu (ESP32) a 2,4 GHz RF, takže ho môžeš ovládať z webového rozhrania alebo aplikácie WLED, prípadne cez kompatibilné RF diaľkové ovládače MiBoxer. Podporuje zmenu režimov svietenia, rýchlosti efektov, jasu aj farebnej palety a nechýba ani hudobný režim, v ktorom LED reagujú na rytmus hudby. Vstavaný SPI protokol so signálom 800 kb/s a kapacitou až 1024 pixelov na kanál umožňuje ovládať aj väčšie inštalácie, pričom celkový výstupný prúd do 10 A je dostatočný pre väčšinu digitálnych pásov v hobby aj profi projektoch.miboxer+4

Vďaka kompaktným rozmerom okolo 70 × 44 × 17,5 mm a krytiu IP20 je SPI‑WL4 vhodný pre montáž do elektroinštalačnej krabice, do podhľadu alebo do technickej skrinky k zdroju. Plastové telo s jasne označenými svorkami a indikáciou napájania uľahčuje zapojenie aj servis.

  Podporuje IC Digitálne LED pásiky s riadiacim procesorom WS2811, WS2812, WS2814 atď

 Ovládače si môžete objednať aj v Hotovej nakonfigurovanej IC sade, so zapojeným ovládačom a zdrojom.

 Viac, keď si pozriete články venované IC Digitálným LED pásikom.

  Hlavné prednosti

4 nezávislé SPI výstupy – možnosť ovládať až štyri zóny digitálnych LED pásov samostatne.miboxer+1

Platforma ESP32 s WLED – WiFi ovládanie, široká paleta efektov, integrácia do smart systémov cez HTTP/MQTT (podľa konfigurácie WLED).manuals+1

WiFi + 2,4 GHz RF – ovládanie cez web/app aj RF diaľkové ovládače MiBoxer, RF dosah cca 30 m.intrerupatoare-tactile+1

Až 1024 pixelov na kanál, SPI (TTL) 800 kb/s – vhodné aj pre väčšie inštalácie.allegro+1

Podpora dynamických režimov, statických farieb, plynulého stmievania a hudobného režimu.led-box+1

Široké napájanie 5–24 V DC – kompatibilita s väčšinou SPI LED pásov a pixelových modulov na trhu.

 Technické pokyny k montáži a prevádzke

Používaj stabilizovaný jednosmerný zdroj 5–24 V DC s dostatočnou výkonovou rezervou podľa celkového príkonu pixelových pásov.

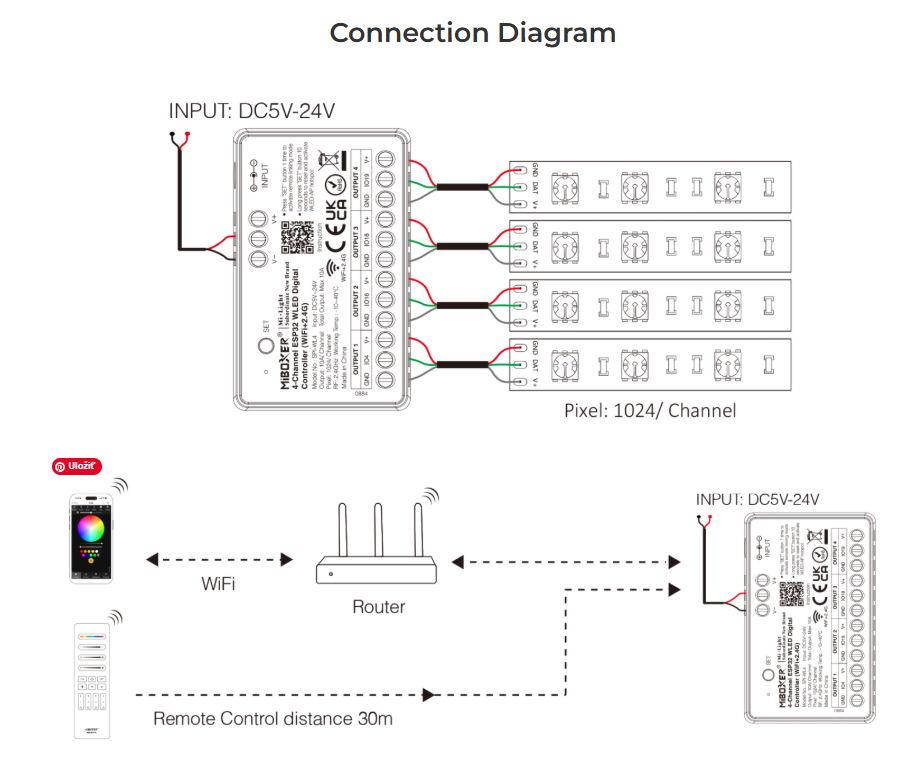

SPI‑WL4 zapoj medzi zdroj a SPI LED pás; správne dodrž polaritu aj dátové smery (DIN, DOUT) podľa schémy čipu.

Pri dlhších líniách pixelov používaj odporúčanú dĺžku na jednu vetvu podľa typu LED a dopĺňaj napájanie po trase, aby sa predišlo poklesu jasu.

Ovládač inštaluj na suché a vetrané miesto (IP20), mimo priamej vlhkosti a nadmerného tepla.

Konfiguráciu WLED (typ čipu, počet pixelov, farby, efekty) vykonaj cez webové rozhranie po pripojení ovládača do WiFi siete.

RF diaľkový ovládač (ak sa používa) spáruj podľa návodu výrobcu, typicky cez krátke stlačenie párovacieho tlačidla a následne tlačidlo zvolenej zóny.

 Uplatnenie – príklady použitia

Pixelové LED pásy a neóny na baroch, pultoch, vitrínach a podhľadoch s dynamickými efektmi a hudobným režimom.

Ambienčné RGB/RGBW inštalácie v kluboch, baroch, herniach a event priestoroch, kde je potrebné samostatne ovládať viac zón.

Architektonické línie a kontúry nábytku, TV stien či stropov s adresovateľnými pásmi riadenými cez WLED.

DIY a profi projekty so SPI pixelmi, kde je potrebné WiFi + RF ovládanie a štyri nezávislé výstupy z jedného kompaktného ovládača.

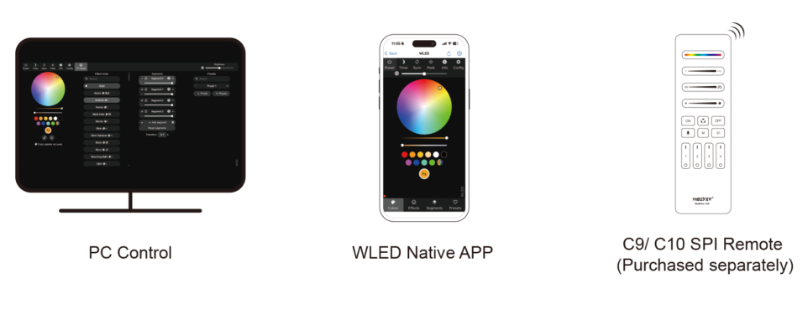

 Možné spôsoby ovládania:
