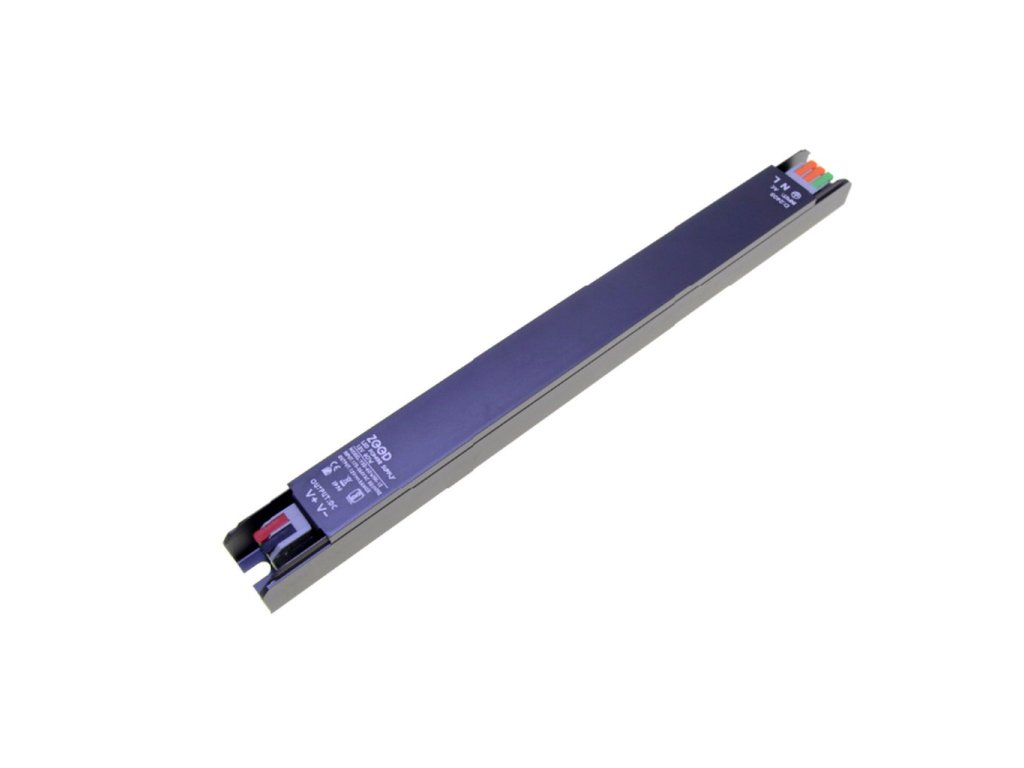

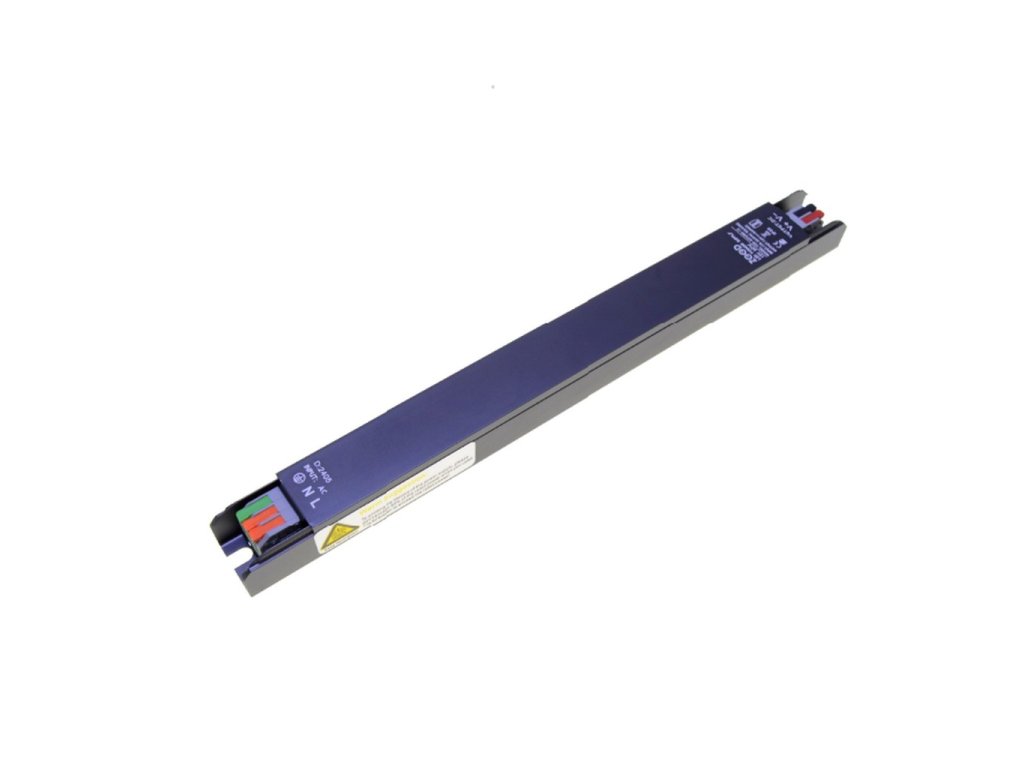

ZeedLed napájací zdroj so svorkami 12V 60W ultra úzke slim prevedenie IP20

ZeedLed napájací zdroj 12V 60W v ultra slim prevedení patrí medzi kompaktné riešenia pre napájanie 12V LED pásov, líšt a ďalších 12V LED svietidiel v interiéri. Tenká kovová „lineárna“ konštrukcia umožňuje montáž do úzkych nábytkových priestorov, za sadrokartón, nad skrinky či do technických líšt, kde sa klasické zdroje jednoducho nezmestia.​

Najväčšou praktickou výhodou sú rýchloupínacie svorky (push‑in) na vstupe aj výstupe – prívod 230V aj výstupné 12V vodiče sa len odizolujú a zasunú do svorky, bez potreby skrutkovača. To šetrí čas pri montáži, znižuje riziko uvoľnených skrutkových spojov a zjednodušuje aj prípadný servis alebo prepojenie viacerých vetiev LED pásov.

Zdroj pracuje v širokom rozsahu vstupného napätia 100–264V AC a na výstupe poskytuje stabilné 12V DC s maximálnym výkonom 60W (5A), čo je ideálne pre kratšie až stredne dlhé úseky 12V LED pásov. Elektronika je chránená proti preťaženiu, skratu a nadmernému napätiu, takže pri chybe sa zdroj automaticky odstaví a po odstránení problému znovu nabehne. Krytie IP20 ho predurčuje na použitie v suchom interiéri; pri montáži do nábytku alebo podhľadu je vhodné zabezpečiť základné prúdenie vzduchu

 Kľúčové výhody

Rýchloupínacie svorky na vstupe aj výstupe – vodiče len odizoluješ a zacvakneš, bez skrutiek a zdĺhavého montovania.

Ultra tenké slim telo vhodné do úzkych priestorov za nábytok, do profilov alebo podhľadov.​​

Stabilný 12V/60W výkon so vstupom 100–264V AC a ochranami proti preťaženiu a skratu pre spoľahlivú prevádzku LED pásov.

Stručné pokyny k zapojeniu, montáži a používaniu (12V 60W slim zdroj)

1. Bezpečnosť a príprava

Pracuj vždy pri odpojenom napájaní 230V.

Použi vodiče s vhodným prierezom (typicky 2×0,75–1,0 mm² na 230V, 2×0,5–1,0 mm² na 12V podľa dĺžky a prúdu).

Skontroluj, že celkový príkon pripojených 12V LED pásov nepresahuje 60W (5A).

2. Montáž zdroja

Zdroj upevni na nehorľavý podklad (drevo, kov, sadrokartón) pomocou skrutiek do pripravených otvorov v tele.

Zaisti okolo zdroja aspoň niekoľko mm voľného priestoru kvôli odvetraniu.​

Inštaluj len v suchom interiéri (IP20), mimo priameho kontaktu s vlhkosťou.

3. Zapojenie vstupu 230V (rýchloupínacie svorky)

Odizoluj prívodné vodiče L (fáza) a N (pracovný vodič) na cca 6–8 mm.

Odklop páčku rýchloupínacej svorky (ak je prístupná páčkou), alebo vodič priamo zasuň do otvoru označeného L a N, kým pevne nezapadne.

Ak má zdroj svorku pre ochranný vodič PE, pripoj ho k žlto‑zelenému vodiču siete.​

4. Zapojenie výstupu 12V (rýchloupínacie svorky)

Odizoluj dvojlinku vedúcu k LED pásom (plus a mínus) na cca 6–8 mm.

Zasuň vodič „+“ do svorky označenej „+12V“ a vodič „–“ do svorky „–12V“.

Pri viacerých vetvách LED pásov môžeš použiť svorkovnice/rozdvojky – sleduj, aby súčet prúdov neprekročil 5A.

5. Uvedenie do prevádzky

Po skontrolovaní všetkých spojov zapni napájanie 230V.

Over, či sa LED pásy rozsvietia rovnomerne a zdroj sa nadmerne nezohrieva (mierne teplý je v poriadku).

Pri akomkoľvek blikani, vypínaní alebo prehrievaní okamžite odpoj napájanie a skontroluj spoje a zaťaženie.​

6. Používanie a údržba

Nezakrývaj zdroj izoláciou ani nábytkom bez vetrania.

Pravidelne vizuálne skontroluj, či sú vodiče v rýchloupínacích svorkách pevne držané.

V prípade výmeny alebo údržby vždy najprv vytiahni prívod zo siete 230V.

 Ultra Slim, mimoriadne úzky model kovového zdroja s malými nárokmi na priestor.

 Jednoduché pripojenie vodičov na vstupe aj výstupe, pomocou rýchloupínacích svoriek.

Produkt známeho renomovaného producenta ZEEDLed na trhu s LED osvetlením.

 Vhodný pre všetky LED pásiky, neóny či iné 12V LED zdroje svetla.

  S ochrannými funkciami proti preťaženiu a prepätiu.

 Možné použitie aj pre LED pásiky kde chceme Ovládačmi meniť farby alebo jas.

 Efektívny spôsob výstupného napätia transformáciou impulzov vysokej frekvencie.

   Napájací zdroj s pripojovacími vodičmi a jeho pripojenie k LED pásiku, aj tento článok na našom Blogu
  Uplatnenie v praxi

Napájanie 12V LED pásov v nábytku, kuchynských linkách, vitrínach a podhľadoch, kde je veľmi málo miesta.

LED osvetlenie políc, stropných líšt a dekoratívnych prvkov v interiéri (IP20).

Menšie 12V LED svietidlá, profily či bodové osvetlenie v skrinkách a výstavných priestoroch
