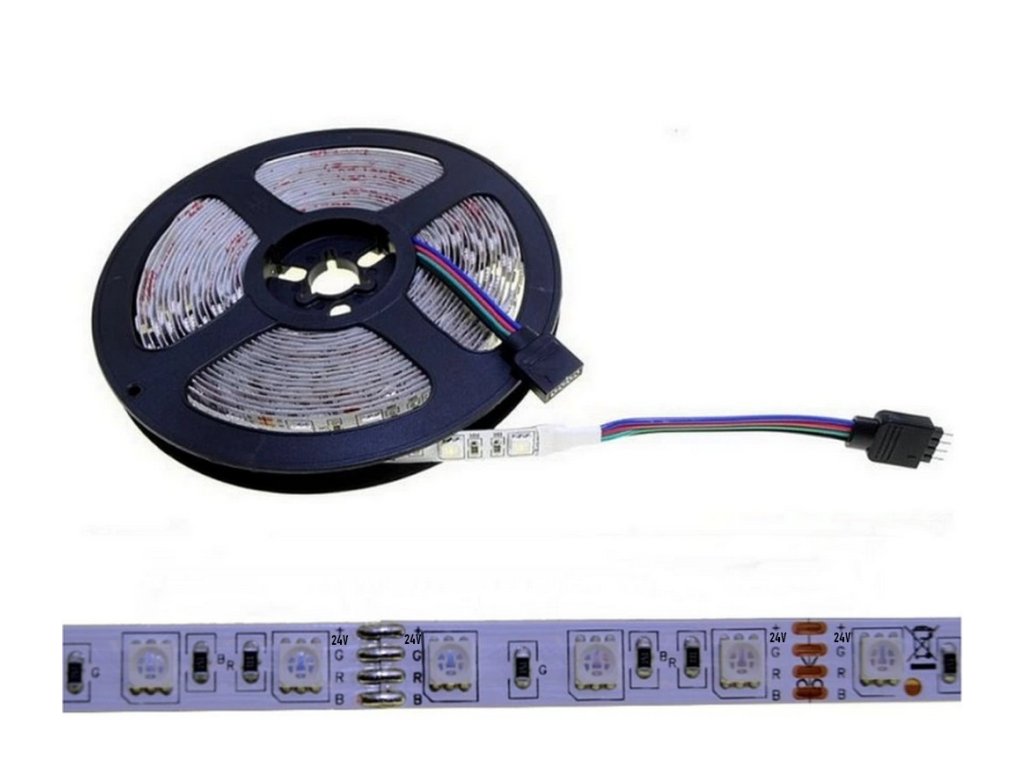

MasterLED RGB pásik 24V 14,4W/m SMD5050 60LED/m IP20

Podrobný popis

MasterLED RGB pásik 24V 14,4W/m SMD5050 je univerzálny farebný LED pás určený pre interiérové inštalácie, pri ktorých je požadovaná zmena farby svetla a rôzne svetelné efekty. Každý meter obsahuje 60 kvalitných RGB LED čipov typu 5050, ktoré poskytujú rovnomerné podsvietenie a dostatočnú svietivosť pre dekoratívne aj náladové osvetlenie.

Pásik pracuje na napätí 24 V DC, čo znižuje prúdové zaťaženie oproti 12 V pásom a umožňuje dlhšie napájacie úseky s menším úbytkom napätia. Maximálny príkon je 14,4 W na meter, preto je pri návrhu potrebné voliť adekvátny 24 V zdroj podľa celkovej dĺžky pásu a výkonovej rezervy. RGB ovládanie prebieha cez štandardný 4‑žilový kábel (R‑G‑B + spoločný plus), pás je kompatibilný s bežnými RGB ovládačmi, stmievačmi a DMX/RF riadením podľa zapojenia.

Na zadnej strane pásika je kvalitná samolepiaca vrstva (3M alebo ekvivalent), ktorá uľahčuje montáž na hladké a odmastené povrchy, ideálne však do hliníkových profilov pre lepší odvod tepla a estetické dokončenie. Pás je možné skracovať po definovaných moduloch (typicky každých 10 cm – 6 LED pri 60LED/m), takže ho vieš prispôsobiť presnej dĺžke aplikácie. Krytie IP20 znamená, že pás je určený do suchého prostredia bez priameho kontaktu s vlhkosťou a prachom.

 Výhody

Univerzálny RGB pásik – profesionálne napätie 24 V / 14,4 W/m pre prúdovo šetrnú prevádzku, pásik so 60 LED 5050 na meter, kompatibilná s väčšinou RGB ovládačov.

Vyššie napätie 24 V umožňuje dlhšie vetvy s menším úbytkom napätia než pri 12 V pásikoch.

Možnosť tvorby dynamických farebných efektov (prechody, pulzovanie, scény) pre moderný vzhľad interiéru.

Jednoduchá montáž vďaka samolepiacej vrstve, ideálne v kombinácii s hliníkovými profilmi pre lepší odvod tepla

Inštalačné pokyny pre MasterLED RGB pásik 24V 14,4W/m IP20

Návrh a rozdelenie dĺžok

Zmeraj potrebnú dĺžku, počítaj s možnosťou skracovania po moduloch (každých 10 cm – 6 LED ).

Pre dlhšie trasy rozdeľ pás na viac vetiev napájaných paralelne, aby si minimalizoval úbytky napätia (pri 24 V typicky vetvy do cca 10 m alebo do 20m ak pripojíš prívod napájacieho napätia z oboch strán pásika).

Podklad a hliníkový profil

Pásik lep na suchý, pevný a odmastený povrch; ideálne do hliníkového profilu, ktorý zlepší odvod tepla a chráni pásik.

Zvoľ profil s vnútornou šírkou minimálne 10 mm a vhodným difúzorom (mliečny/číry) podľa požadovaného efektu.

Skracovanie a spájanie

Pásik strihaj len na vyznačených miestach s nožnicovým symbolom a vždy pri vypnutom napájaní.

Na prepojenie úsekov používaj spájkovanie alebo kvalitné RGB konektory; dbaj, aby si neskrátil alebo neprepálil medené cesty.

Lepenie pásika

Pri montáži postupne odlepuj ochrannú fóliu z 3M pásky, nie naraz, aby sa pás neprilepil sám na seba.

Pritláčaj medzi LED a súčiastkami, nie priamo na čipy, aby si ich mechanicky nepoškodil.

Napájanie a riadenie RGB

Použi 24 V DC zdroj s rezervou min. 20–30% nad vypočítaným výkonom (dĺžka v metroch × 14,4 W).

Pás pripájaj cez RGB ovládač (4 výstupy: R, G, B a spoločný +24 V), pri väčších výkonoch používaj zosilňovače signálu.

Bezpečnosť a prostredie

IP20 znamená len suchý interiér – pás nesmie byť vystavený vode, kondenzu ani prachu z exteriéru.

Vyhni sa ostrému ohýbaniu (menší polomer než cca 2 cm), krúteniu a mechanickému tlaku na pásik.

 Čipy Sanan SMD 5050 pre dlhú trvanlivosť, model s vysokou svietivosťou

 Konektory na obidvoch koncoch, pre jednoduchšie použitie bez spájkovania

 Trvácna 3M páska, na podklade s vyšším množstvom medi, pre odolnosť a odvod tepla

 24V napätie umožňuje až 20m zapojenie pásika v jednom celku

  Použite Konfigurátor pre vytvorenie vlastnej 24V sady s možnosťou výberu dĺžky tohto LED pásika !

 Uplatnenie

Dekoratívne osvetlenie podhľadov, podsvietenie stropnej rampy alebo niky v interiéri, okrem sýtych farieb sú vyhľadávane odtiene zlatej či podobné prírodné nekontrastné mäkké farebné odtiene

RGB podsvietenie nábytku, políc, barových pultov a kuchynských liniek (v suchých zónach).

Farebné efekty v obývačke, detských izbách, herniach, domácich kinách či kluboch.

Osvetlenie reklám, vitrín, výstavných panelov, prezentačných plôch či miestnosti kde chceme upútať sýtymi živými farbami
