Zdroj - určenie vhodného zdroja podľa typu a dĺžky LED pásika

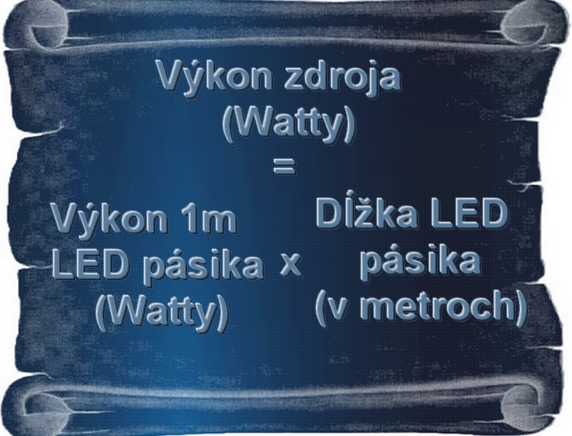

Napájacie zdroje je potrebné dimenzovať na napájanie LED pásikov tak, aby výkon LED pásika nebol väčší ako je výkon zdroja. Pre presné určenie výkonu potrebného zdroja, použijeme jednoduchý vzorec:
Násobíme metrový príkon pásika určený vo Wattoch krát dĺžka pásika. K výsledku pripočítame rezervu cca od 10 percent.
Pri RGB pásikoch niektorý výrobcovia určujú max. výkon ktorý nezvykne byť dosiahnutý a mení sa od zvolenej farby, v týchto prípadoch sa preto nemusí striktne počítať rezerva. Nikdy ale nie je na škodu ak rezerva je, v žiadnom prípade sa tým nezvýši spotreba elektriny.
Konkrétny príklad výpočtu :
Chceme pripojiť 5m LED pásik typu 2835 (6W/m) k zdroju. Zdroj pre napájanie tohto pásika musí mať minimálny výkon, ktorý vypočítame takto: 6Wx5m=30W+ cca 10% rezerva=33W. Použijeme teda najbližší dostupný zdroj. V tomto prípade to bude 36W zdroj.
Uvádzaná 10% rezerva je potrebná predovšetkým vtedy ak sa očakáva trvalé zaťaženie zdroja alebo prevádzka bude v podmienkach bez cirkulácie vzduchu, t.j. bez prirodzeného chladenia zdroja. Ak nie je zaistená dostatočná cirkulácia vzduchu okolo zdroja alebo montážny zdroj typu trafo nie je upevnený na chladiacej položke, potom by zdroj mal mať ešte väčšiu rezervu, aby nedochádzalo k jeho prehrievaniu.
Orientačne pri výbere vhodného zdroja môže pomôcť aj nasledujúca tabuľka :
|
Výkon zdroja pre 12V/24V DC |
LED 2835 (6W/m) |
LED 2835 (13W/m) |
LED COB (10W/m) |
LED RGB (7,2W/m) |
LED 2835 (9,6W/m) |
LED RGB (14,4W/m) |
LED 2835 (20W/m) |
|
10 W |
1 m |
- |
1m |
1,2 m |
0,9 m |
0,6 m |
- |
|
20 W |
3 m |
1,5 m |
2 m |
2,5 m |
1,85 m |
1,25 m |
1 m |
|
30 W |
4,5 m |
2 m |
3 m |
3,8 m |
2,9 m |
1,9 m |
1,5 m |
|
45 W |
7 m |
3 m |
4,5 m |
6 m |
4,45 m |
3 m |
2 m |
|
60 W |
9 m |
4,5 m |
6 m |
7,9 m |
5,9 m |
4 m |
2,5 m |
|
100 W |
15 m |
7,5 m |
13,2 m |
13,2 m |
9,9 m |
6,6 m |
4,5 m |
|
150 W |
21 m |
11 m |
20 m |
20 m |
15 m |
9,8 m |
7 m |
LedStar pVa 2011, aktualizované 07/2024
