Správne zapojenie dlhého 12V LED pásika

Každý štandardný LED pásik na 12V je konštrukčne prispôsobený na pripojenie v max. celkovej dĺžke 5m. Pri 24V LED pásikoch je táto dĺžka 10m. Kvôli širšiemu výberu komponentov a lepším možnostiam delenia, sú ale viac preferované 12V modely, preto sa na nich zameriame v článku. Takže prečo je výrobcom obmedzená max. dĺžka LED pásika v jednom celku ? Je to z dôvodu neprekročenia povoleného prúdového zaťaženia jednotlivých diód. Prúd tečúci cez diódy narastá s dĺžkou LED pásika. Do dĺžky 5m, je prúd na všetkých diódach v povolenej výške. Ak spojíme LED pásiky do väčšej dĺžky ako 5m, prúd prekročí povolenú max. veľkosť.

 Prečo prúd narastie ? Vždy 3 diódy na LED pásiku tvoria jeden modul. Všetky moduly na pásiku sú vzájomné prepojené. Začiatok pásika s prívodnými káblikmi pripojme k napätiu. Prúd potom tečie od tohto miesta pripojenia až do konca pásika. Pritom preteká cez všetky moduly s diódami. Každý modul spotrebuje určité množstvo prúdu, aby sa rozsvietil. Čím viac modulov za sebou, tým väčšia požiadavka na spotrebu, tým vyšší pritekajúci prúd. Zároveň s počtom modulov narastá smerom ku koncu pásika aj úbytok napätia. Zákonite teda potom platí, že veľkosť pretekajúceho prúdu cez LED pásik je v priamej úmere s jeho dĺžkou.

Čo sa stane ak spojíme 12V LED pásik do väčšej dĺžky ako 5m ?

1, Cez prvé diódy potečie vyšší ako povolený prúd, ktorý bude o to  vyšší o čo väčšia bude dĺžka pásika. To spôsobí prehrievanie diód, ktorého následkom bude ich postupne predčasné opotrebenie až po ich úplne vyhorenie.

 2, Nerovnomernosť prúdu a úbytok napätia spôsobí inú intenzitu svetla na začiatku pásika a inú na jeho konci.

Ako sa prúdové preťaženie prejaví na LED pásiku ?

Spozorujeme spomenutú nerovnomernú intenzitu svetla po celej jeho dĺžke. Najmarkantnejšie bude vidieť rozdiel vo svietivosti medzi začiatkom a koncom pásika. Na začiatku bude svietiť silnejšie, ako na jeho konci.

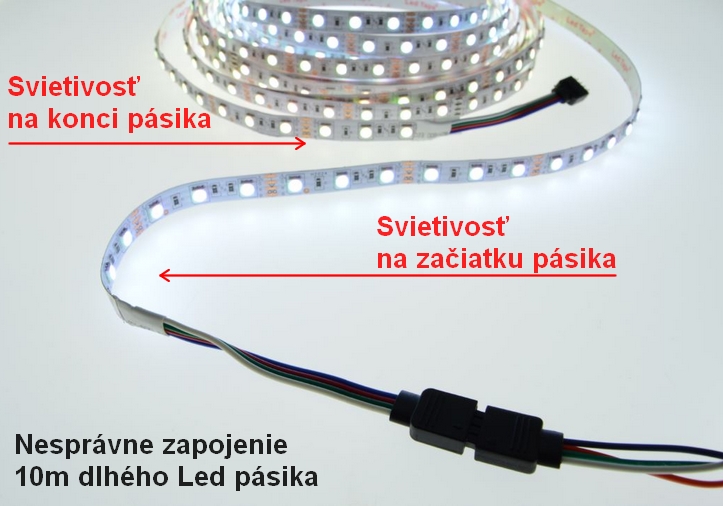

Na nasledujúcich snímkach si pozrite ukážku ako sa prejaví nesprávne zapojenie 10m dlhého LED pásika. Na tento účel sme spojili dva 5m pásiky do jedného celku. Obidva konce 10m pásika sme opatrili prípojkami. Najskôr sme priviedli napájanie iba na prípojku na jednom konci. Takéto pripojenie spôsobilo dvojnásobne prekročenie povoleného prúdu na začiatku a úbytku napätia na konci. Preto sa druhý nepripojený koniec pásika rozsvietil znateľne slabšie :

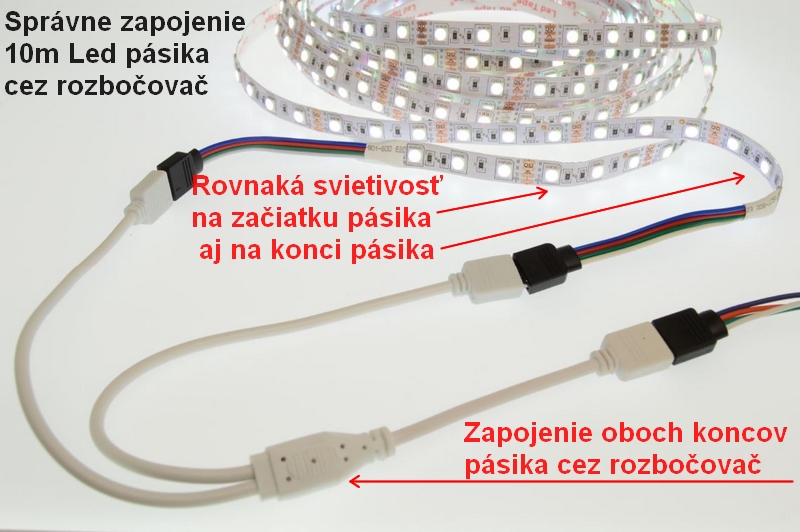

 Potom sme ten istý 10m dlhý LED pásik pripojili obidvoma jeho koncami. Týmto spôsobom sa prúdové zaťaženie rozdelilo na polovicu, tj dosiahli sme úplne rovnaký efekt akoby sme zapojili 2 x 5m LED pásik samostatne. Na ďalšom obrázku už preto vidíme rovnakú svietivosť na začiatku aj na konci, už správne zapojeného LED pásika:

Na ukážke vidíte dopad nesprávneho zapojenia na svietivosť, nezabudnite že oveľa väčšie zlo je preťaženie diód a ich predčasné vyhorenie, to na ukážke vidieť nie je !

Problematika zapájania LED pásikov je pritom ešte  zložitejšia o potrebu správne nadimenzovať ostatné potrebné komponenty, akými sú ovládače alebo zdroje.

 Toto všetko však môžete pustiť z hlavy ! V LedStar sa špecializujeme na prípravu LED sád už od 2009 roku ! Máme pre vás v ponuke už hotové kompletné sady až do dĺžky 30m LED pásika !

Pre iné dĺžky LED pásikov nás kontaktujte na email ledstar@ledstar.sk. Pripravíme vám sadu na mieru !

 Hotové sady si môžete sami Nakonfigurovať, zvoľte si niektorý z konfigurátorov.

V článku sme na ukážku zvolili zapojenie 10m pásika z oboch koncov, tj do slučky. Takto zapojený LED pásik môžeme kľudne rozstrihnúť na dva 5m pásiky. Vtedy by sme hovorili o paralelnom zapojení. Tieto aj ďalšie možné spôsoby zapojenia si môžete pozrieť na názorných grafických ukážkach v iných našich článkoch „Spôsoby zapojenia jednofarebných LED pásikov nad 5m“

a tiež v článku "Spôsoby zapojenie RGB viacfarebných Led pásikov s dĺžkou nad 5m"

 Na záver

Či už potrebujete 10m, 15m, 20m, 25m alebo inak dlhý LED pásik, v sade ho dostanete vždy správne zapojený a pripravený na inštaláciu ! Nechajte starosti so zapojením na nás, veď ako sa hovorí: „Všetci ľudia, všetko vedia“, a my sa venujeme LED pásikom od 2009 roku.

LedStar pVa 05/2022
