Ako jednoducho zapojiť až do 20m dlhý LED pásik

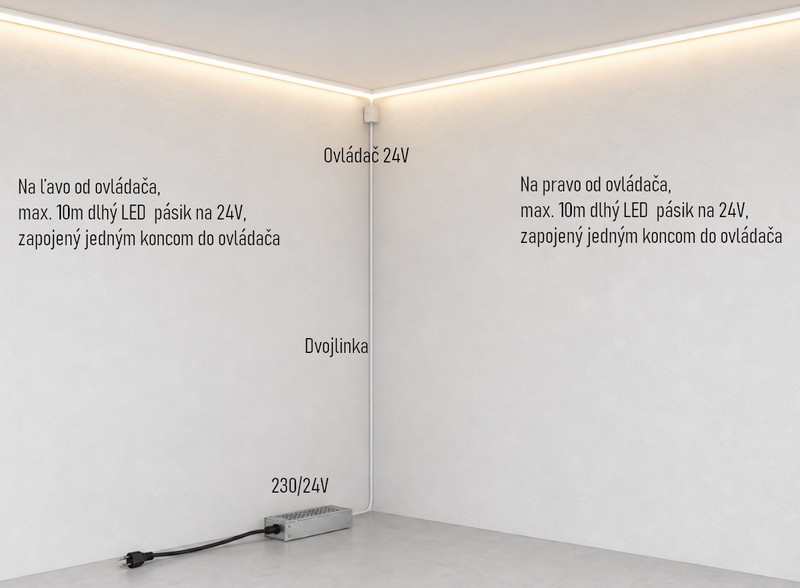

Na priloženom obrázku je znázornený typický spôsob zapojenia dlhého 24 V LED pásika na osvetlenie stropu po obvode miestnosti, pričom zdroj ostáva dole pri podlahe a ovládač s pásikom sú pri strope v rohu miestnosti.

Princíp zapojenia

V miestnosti s obvodom 20 m použijeme dva 24 V LED pásiky, každý dlhý 10 m v jednom kuse, čo je odporúčaná maximálna dĺžka jedného napájacieho úseku pri 24 V systémoch bez výrazného úbytku svietivosti.
Napájanie aj riadenie LED pásikov prebieha cez ovládač umiestnený hore v rohu, z ktorého vedie tenká dvojlinka k zdroju 230 V umiestnenému dole pri podlahe (napríklad za nábytok), kde sa zapojí do zásuvky.

Umiestnenie LED pásikov v miestnosti

LED lišty umiestnime po obvode stropu tak, že v rohu miestnosti nalepíme prvý 10 m pásik jedným smerom a druhý 10 m pásik smerom na opačnú stranu, aby spolu pokryli celý obvod 20 m.
Pásiky lepíme do hliníkových profilov alebo líšt tesne pod stropom, čo zlepší chladenie, rovnomerné svetlo a mechanickú ochranu, pričom povrch pred lepením odmastíme a vyčistíme.

Zapojenie pásikov do ovládača

Oba 10 m pásiky pripojíme svojimi napájacími vodičmi do výstupu LED ovládača v rohu pri strope – plus pól pásika na plus svorku ovládača a mínus pól na mínus svorku, prípadne na príslušné výstupy pri RGB/RGBW verziách.
Vďaka tomu sú oba pásiky napájané a riadené z jedného miesta, čím sa minimalizuje úbytok napätia a zároveň je možné ich spoločne stmievať alebo ovládať diaľkovým ovládaním či mobilnou aplikáciou.

Prepojenie ovládača so zdrojom

Z LED ovládača vedie tenká dvojlinka po stene smerom dole k napájaciemu zdroju, ktorá prenáša jednosmerné napätie 24 V; na obrázku je zvýraznená ako tenký káblik, ten v prípade potreby môžeme prekryť maskovacou lištou.
Na svorkách zdroja pripojíme výstup ovládača (plus na plus, mínus na mínus) a zároveň na vstupnú stranu zdroja privedieme kábel zo siete 230 V podľa označenia L, N a ochranného vodiča, pričom dodržíme polaritu a ochranný vodič pripojíme na svorku PE.doc.

Umiestnenie a dimenzovanie zdroja

Napájací zdroj 24 V umiestnime dole pri podlahe na bezpečné, odvetrané miesto – typicky za nábytok alebo do skrinky, aby nebol na očiach a mal okolo seba priestor na chladenie.
Výkon zdroja zvolíme podľa príkonu pásikov: súčet dĺžky oboch pásov v metroch vynásobíme výkonom na meter a pridáme rezervu približne 20%, aby zdroj nebol trvale na maxime.

Bezpečnostné a praktické odporúčania

Pri práci vždy vypneme prívod 230 V zo siete a používame iba komponenty na 24 V, ktoré sú určené pre LED pásiky, keďže ide o bezpečné nízke napätie oproti 230 V pásom, ktoré sa na ambientné osvetlenie interiéru vo všeobecnosti neodporúčajú.
Všetky spoje dotiahneme, vodiče upevníme tak, aby sa nehýbali, a pred finálnym zakrytím profilov alebo montážou nábytku inštaláciu otestujeme – skontrolujeme svietivosť po celej dĺžke.

Zhrnutie

Zapojenie kde potrebujeme do 20m LED pásika

Použijeme 2 x 10m dlhé LED pásiky, pričom obidva LED pásiky pripájame iba jedným koncom ku ovládaču :

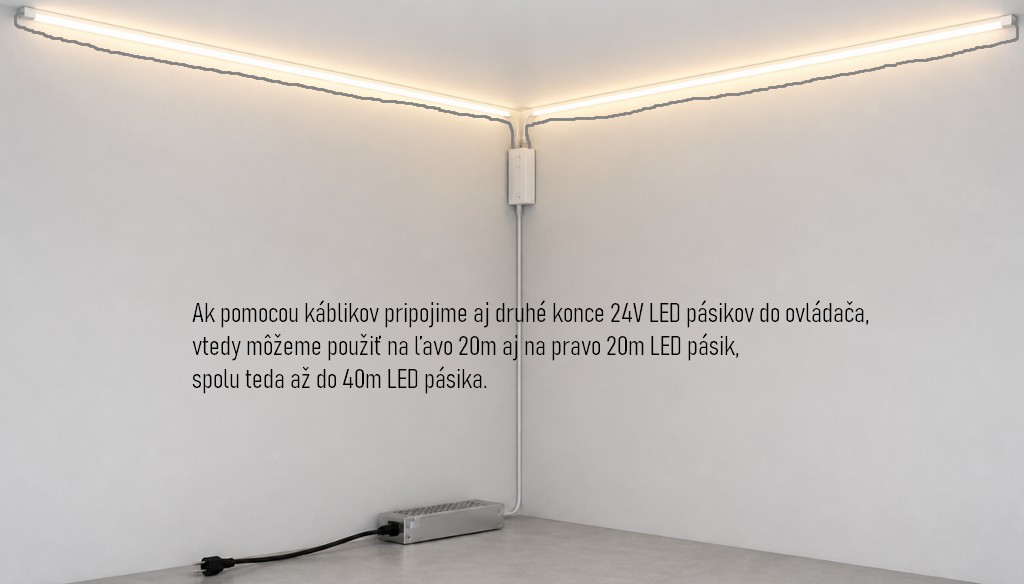

Zapojenie kde potrebujeme do 40m LED pásika

Použijeme 2 x 20m dlhé LED pásiky, pričom obidva LED pásiky pripájame obidvoma koncami ku ovládaču :

Ak sa jedná o biely resp. jednofarebný tzv. mono LED pásik, na prepojenie konca pásika k ovládaču použijeme 2 žilový káblik. Pri farebnom RGB to musí byť 4 žilový káblik.

S uvedenými starosťami sa však sa nemusíte zapodievať, keď si objednáte hotovú LED sadu. Na tento účel sme vytvorili hneď pre niekoľko druhov LED pásika :

Konfigurátorov LED sady.

Pomocou ktoréhokoľvek konfigurátora si jednoducho nadefinujete dĺžku pásika + vyberiete ponúkane komponenty, a my všetko ostatné urobíme za vás. Domov potom obdržíte hotovú zapojenú sadu so všetkým potrebným vrátane prepojovacích káblikov.
