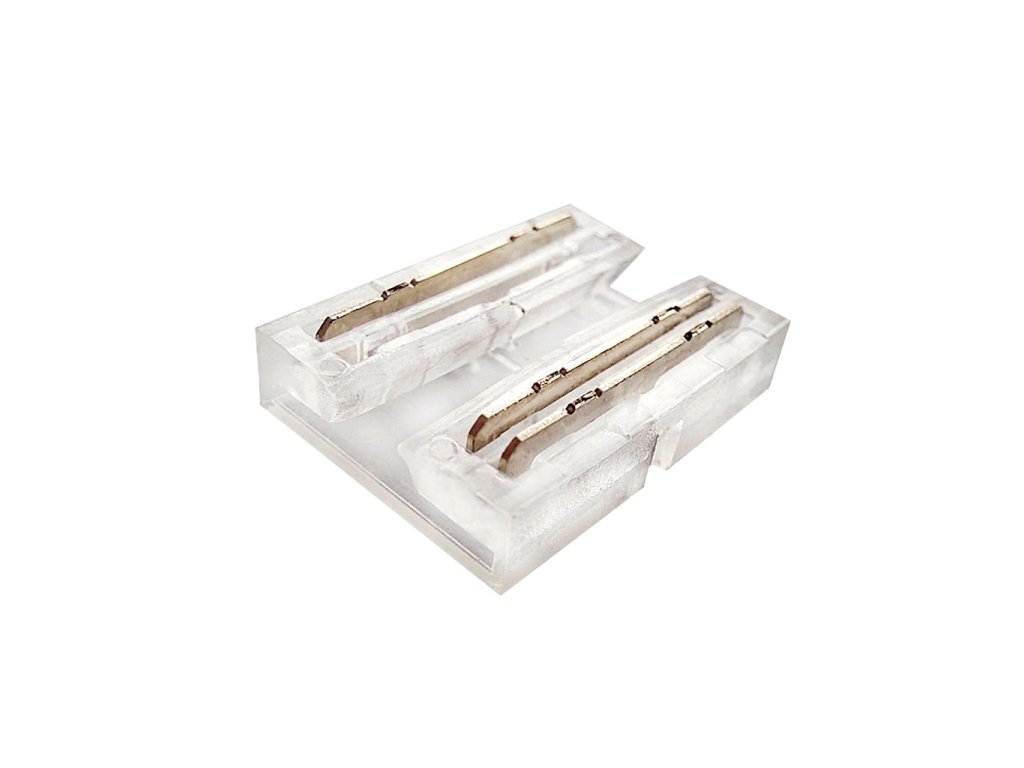

LedStar Spojovací konektor, spojka pre CCT Duálne COB 10mm LED pásiky
Kód: MC4X082Podrobný popis
Spojka je navrhnutá pre CCT LED pásiky, ktoré majú na plošnom spoji tri piny (typicky V+, studená biela, teplá biela) a šírku PCB 10 mm; nie je kompatibilná so širšími pásmi alebo RGB/RGBW pásikmi s viacerými pinmi. Vnútri plastového puzdra sa nachádzajú pružné kovové kontakty, ktoré pri zasunutí pásika prepichnú resp. pritlačia medené plochy, čím vytvoria stabilný elektrický spoj bez potreby spájkovania.
Zalomenie alebo spoj medzi dvoma úsekmi pásu sa rieši tak, že sa oba konce pásika zasunú oproti sebe do spojky (strip-to-strip), takže spojka je ideálna napríklad pri pokračovaní pásu za rohom alebo pri prerušení v profile. Kompaktné rozmery (šírka cca 10 mm, dĺžka okolo 13–15 mm) dovoľujú montáž aj do väčšiny hliníkových líšt a profilov pre COB pásiky; pri montáži v profile je však nutné overiť vnútornú šírku profilu
Hlavné benefity
Rýchle prepojenie dvoch CCT COB LED pásikov 10 mm bez nutnosti spájkovania, vhodné aj pre inštalácie „na mieste“.
3-pin konfigurácia udržiava funkciu CCT (nastavenie teploty bielej) a zabezpečuje stabilný elektrický kontakt vďaka pružným kovovým hrotom.
Malé rozmery a transparentné telo – minimalistické riešenie, ktoré neruší vzhľad svetelnej línie a dobre sa zmestí do profilov.
Inštalačné a prevádzkové pokyny
Pásik prerež iba v označenom mieste, odstráň prípadnú silikónovú vrstvu (ak nejde o NANO úpravu) a presne zarovnaj kontaktné polia s pinmi spojky; následne spojku pevne zacvakni kliešťami, aby sa hroty spoľahlivo dotkli medených plôch.
Spojka je určená pre nízkonapäťové LED pásiky 12/24 V DC, typicky s maximálnym prúdom okolo 5–6 A – pri návrhu inštalácie neprekračuj tento prúd a vždy over, či sa spojka zmestí do použitého AL profilu.
Kovový mechanizmus pre možné zatlačenie kliešťami pre rôzne hrúbky LED pásikov.
Typické použitie
Spojenie dvoch úsekov COB CCT LED pásika v priamom smere pri montáži v stropných, nábytkových alebo soklových profiloch.
Tvorba spojov v rohoch, nikách a pri prechode cez medzeru medzi dvoma profilmi, kde je potrebné zachovať CCT funkciu bez zložitého spájkovania.
Dodatočné parametre
| Kategória: | LED konektory podľa typu pásika |
|---|---|
| Záruka: | 5 rokov |
| Hmotnosť: | 0.01 kg |
| ? Certifikáty: | CE, RoHS |
| ? Prípustná teplota: | -30 až +70°C |
| ? Stupeň krytia, vode odolnosť: | IP20, interiérový |
| Typ: | Spojka, COB konektor, CCT Duálny konektor |
| Uvedená cena: | za 1ks |
| Pre LED pásiky široké: | 10mm |
| Počet pinov: | 3 |
| Položka bola vypredaná… | |
