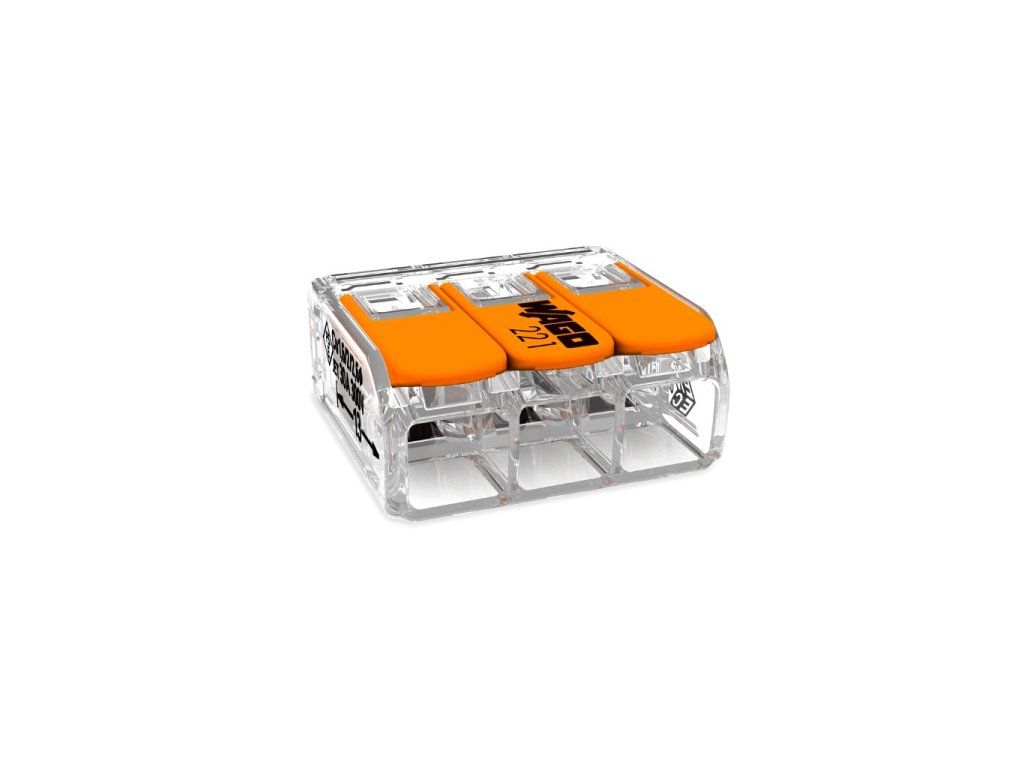

WAGO páčková spojka, 3 vodičový konektor XL 2x0,5až6mm
Kód: BWAGO01630Súvisiaci tovar
Podrobný popis
Elektrikárska Wago inštalačná zlučovacia spojka, séria 221 - 613 určená pre 3 vodiče s väčším priemerom od 0,5mm až do 6mm
Podrobné parametre
Ešte dokonalejšia nová séria č. 221 - 613 konektorov, určené pre všetky typy káblov. V porovnaní s predchádzajúcou sériou 222 sú o 40 % menšie a oveľa jednoduchšie sa používajú.
Výhody inštalačných konektorov
- úspora miesta až 40% v porovnaní s predošlou sériou
- priehľadné puzdro pre vizuálnu kontrolu správneho umiestnenia a vhodnej dĺžky izolácie vodičov
- pohodlná inštalácia káblov s použitím len malého množstva sily
- ľubovoľná kombinácia rôznych drôtov s prierezmi od 0,5 do 6 mm2
- dva meracie otvory pre všetky komerčne dostupné meracie hroty
Technika pripojenia vodiča: CAGE CLAMP®

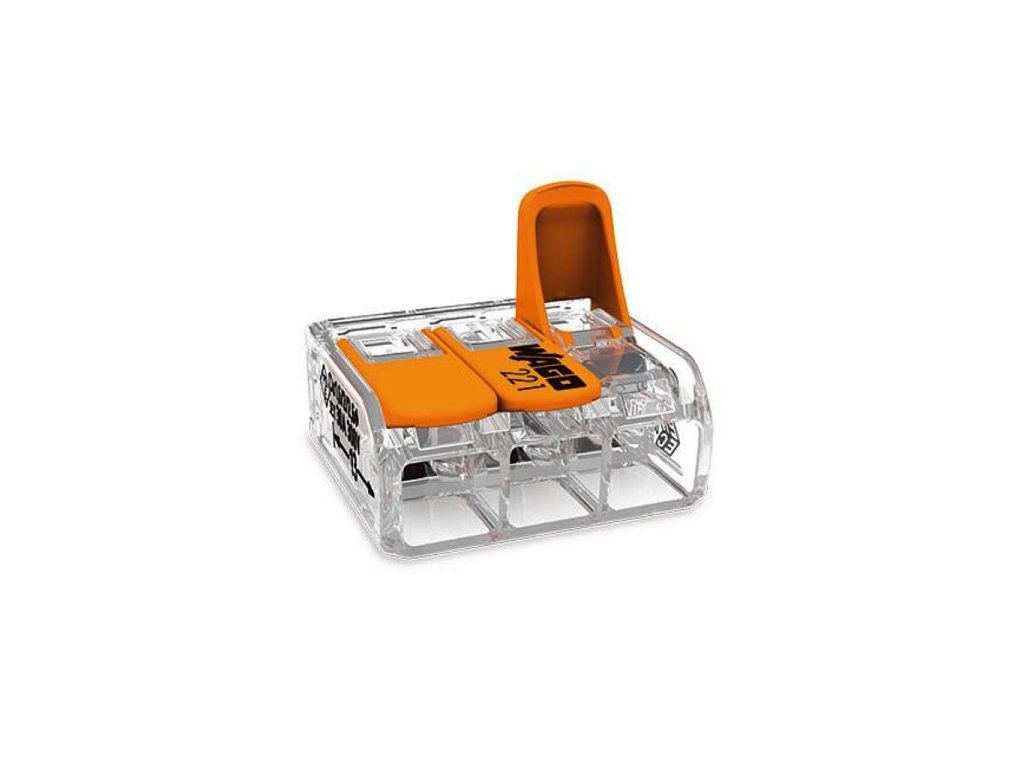

Typ montáže: Páčka
Materiál vodiča: Meď
Menovitý prierez: 6 mm² J
ednožilový vodič: 0,5 – 6 mm² / 20 – 10 AWG
Viacžilový vodič: 0,5 – 6 mm² / 20 – 10 AWG
Lanový vodič: 0,5 – 6 mm² / 20 – 10 AWG
Dĺžka odizolovania vodiča: 12 – 14 mm / 0.47 – 0.55 palca
Celkový počet svoriek: 3
Celkový počet potenciálov: 1
Typ zapojenia: Bočné zapojenie

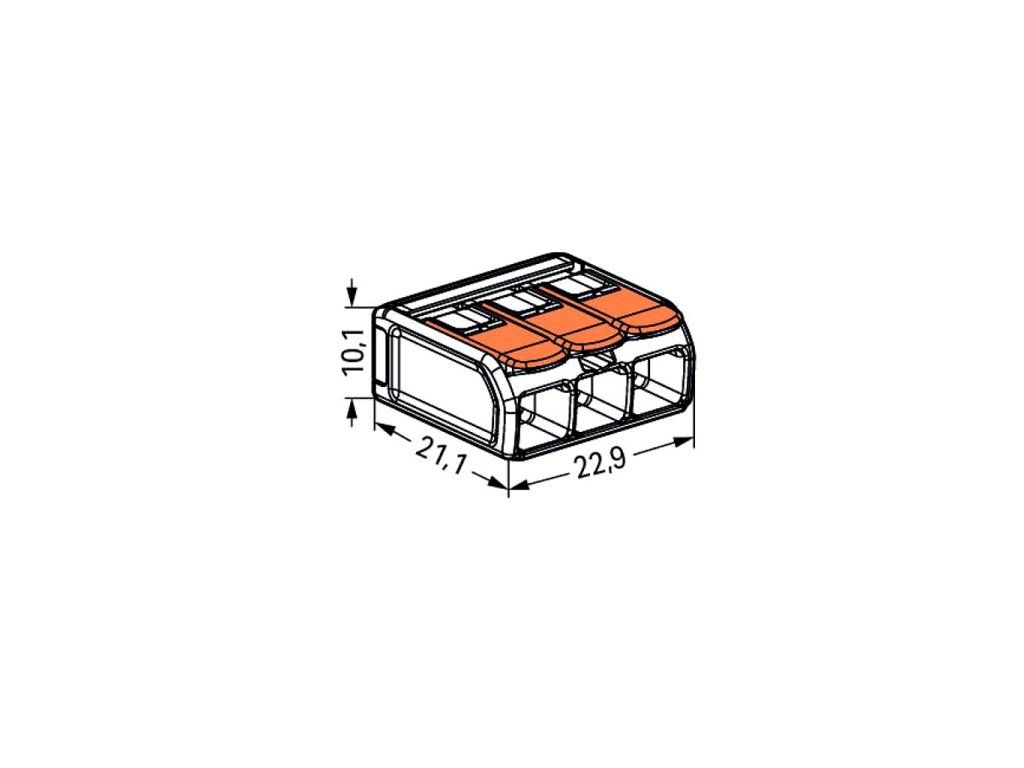

Dáta geometrické:
Šírka: 22,9 mm / 0.902 palca
Výška: 10,1 mm / 0.398 palca
Hĺbka: 21,1 mm / 0.831 palca

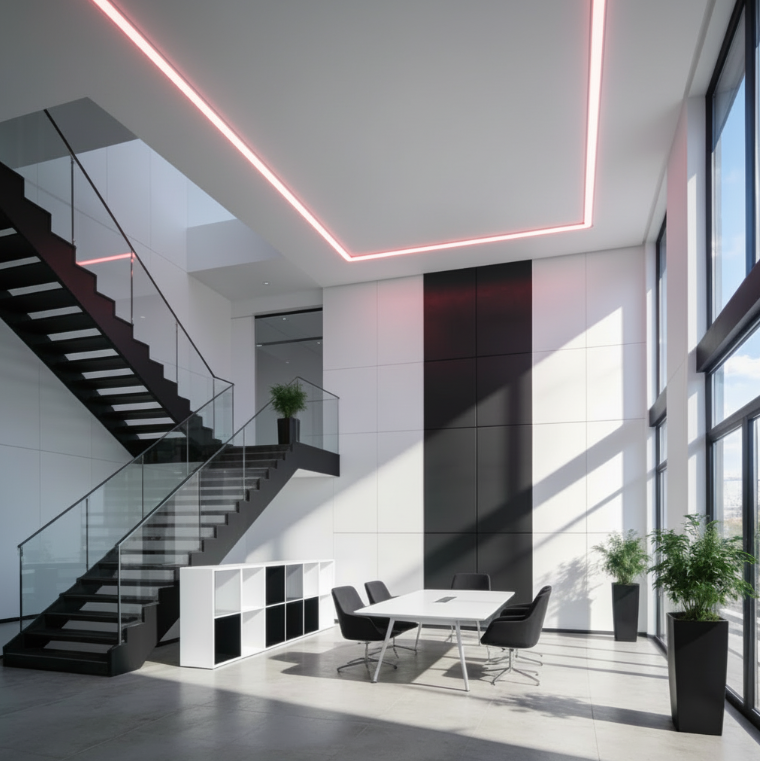

Názorné použitie WAGO svorky v článku o pripojovaní LED pásika ku zdroju, aj tento článok si môžete pozrieť na našom Blogu.
Jednoduché a rýchle použitie, spoje sú demontovateľné vďaka pružinovému mechanizmu, vhodné pre všetky bežné typy vodičov.
Medené vnútorne prevedenie svorky.
Príklady využitia
Pri všetkých elektrikárskych inštaláciách pri zapájaní svietidiel, napríklad aj stropného osvetlenia.
Dodatočné parametre
| Kategória: | Batérie, svorky, pásky a ostatné |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.01 kg |
| EAN: | 4055143715416 |
| ? Certifikáty: | CE, RoHS |
| ? Max. menovitý prúd: | 32A |
| ? Napätie: | 220-230V AC 50/60Hz |
| ? Prípustná teplota: | -30 až +70°C |
| Rozmery: | 22,9x21,1x10,1mm |
| ? Stupeň krytia, vode odolnosť: | IP20, interiérový |
| Uvedená cena: | za 1ks |
| Záruka: | 2 roky |
| Určené pre vodiče s priemerom: | 0,5-6mm |
