Brolux Skrinka s napájacím zdrojom 12V 60W

Podrobný popis

Kovová skrinka dodávaná spolu so spínaným napájacím zdrojom 12V, 5A, 60W

Tento profesionálny záložný zdroj (backup) je navrhnutý na stabilné napájanie bezpečnostných kamier, alarmov, LED svietidiel a iných elektronických zariadení. či prístupových systémov. Kovová skrinka s možnosťou uzamknutia chráni napájanie pred neoprávnenou manipuláciou. Výstupné napätie 12 V/5 A stačí aj pre viacero zariadení naraz.
Možnosť pripojenia batérie umožňuje zálohovanie napájania pri výpadku siete – automatické prepnutie na batériu zabezpečí nepretržitú prevádzku. Zdroj je vybavený sériou ochrán: proti skratu, prepätiu, preťaženiu a tiež monitoruje stav batérie (nabíjanie, vybíjanie, nízke napätie). Svorkovnice uľahčujú rozvod pre viac zariadení, signalizácia LED jasne ukazuje aktuálny stav napájania a funkcie dobíjania.

 Vhodný pre všetky LED pásiky, neóny či iné 12V LED zdroje svetla.

 Produkt známeho renomovaného producenta na trhu s LED osvetlením.

  S ochrannými funkciami proti prepätiu, skratu či prepólovaniu.

 Vhodný aj pre LED pásiky s Ovládačmi, určenými pre stmievanie.

 Výhody

Automatické prepínanie sieť/batéria bez prerušovania napájania

Možnosť pripojenia AGM, GEL, olovenej/deep cycle batérie

Ochrany: skrat, prepätie, preťaženie, obr. polarita

LED indikácia prevádzky a chýb

Kvalitné spracovanie s dlhou životnosťou v spoľahlivej skrinke

Výstupy na viac kamier/alarmov

 Príslušenstvo a inštalačné tipy

Zdroj je určený pre všetky 12V CCTV kamerové systémy, alarmy, Wi-Fi signály, routery, zámky, senzory či prístupové systémy. Pri výpadku siete funguje podľa vloženého akumulátora (odporúčaný typ: 7Ah – 18Ah, nie je v balení). Pri montáži dbať na dobrý prívod vzduchu, bezpečné je inštalovať mimo dosahu vody

  Špecifikácie

Zdroj má alarmové výstupy, na ktoré je možné pripojiť alarmové zariadenie signalizujúce chod zdroja, napr.:
- Počítač (ktorý zobrazí príslušné upozornenie v prípade udalosti)
- Alarmový panel
- Poplašná siréna
- Poplachová kontrolka
- SMS notifikačný modul (v prípade udalosti bude zaslaná SMS na číslo majiteľa)
Atď.


(obr.1. alarmové výstupy)
Alarmový výstup signalizuje nasledujúce prevádzkové stavy PSU:
A.
Výstup OAC: nízke napätie <3V
Nízkonapäťový výstup LE <3V
Podmienka: Napájanie striedavým prúdom funguje správne a pripojená batéria funguje správne

B.
OAC výstup: vysoké napätie >5V (max. výstupné zaťaženie 15mA)
Nízkonapäťový výstup LE <3V
Stav: Bez napájania striedavým prúdom (rozsvieti sa LED „Zlyhanie striedavého prúdu“), UPS sa prepne do režimu batérie
zlyhanie

C.
OAC výstup: vysoké napätie >5V (max. výstupné zaťaženie 15mA)
LE výstup: vysoké napätie >5V (max. výstupná záťaž 15mA)
Podmienka: Pri napájaní z batérie je napätie batérie pod 11V +/- 0,3V, rozsvieti sa LED dióda (rozsvieti sa LED podpätie batérie) batérie


D.
Ak pri napájaní z batérie klesne napätie batérie pod 10,5 V +/- 0,3 V, UPS sa vypne.


Prevádzka:
-Uistite sa, že ste pripojili napájací zdroj podľa danej špecifikácie napájacieho zdroja.
- Zdroj je vyrobený v prvej triede izolácie, na pripojenie uzemnenia použite 3-žilový kábel
- Pri všetkých inštaláciách sa uistite, že je vypnuté napájanie
-Pripojte svorky batérie k výstupom B+ a B- a stlačte tlačidlo "Nastavenie batérie". Ak svieti výstupná dióda jednosmerného prúdu, znamená to,
že napájací zdroj funguje správne, ak dióda výstupu jednosmerného prúdu nesvieti, skontrolujte, či parametre batérie zodpovedajú špecifikácii zdroja.

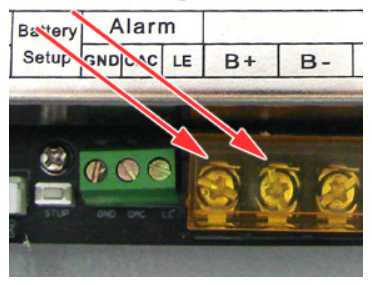

(obr.2. B+ a B- výstupy pre pripojenie batérie)


(obr.3 tlačidlo "SETUP BATTERY")

-Zariadenie poskytuje konštantné napätie na výstupe.
-Ak chcete otestovať fungovanie napájacieho zdroja, vypnite napájanie striedavým prúdom a skontrolujte, či zdroj napájaný z batérie funguje stabilne
POZNÁMKA: Pre zaistenie bezpečnosti používania umiestnite batériu do skrinky vertikálne (svorky smerom nahor)

Zabezpečenie:
Ochrana proti skratu
Ochrana proti preťaženiu
Ochrana proti prepätiu
Ochrana proti prebitiu batérie
Napájanie sa vypne, ak je úroveň nabitia batérie nižšia ako 10,5 +/0 3 V DC

Súčasťou dodávky je:
-Skrinka so zdrojom
-Napájací kábel
-Kľúče

  Priklad uplatnenia skrinky so zdrojom pri osvetlení fasády, aj tento článok na našom Blogu.

 Uplatnenie v praxi

Záložné napájanie pre domové a firemné kamerové systémy

Bezpečné napájanie alarmov, čidiel, smart-funkcií domácnosti

Kontrola napájania prístupových systémov s ochranou a jednod. signalizáciou

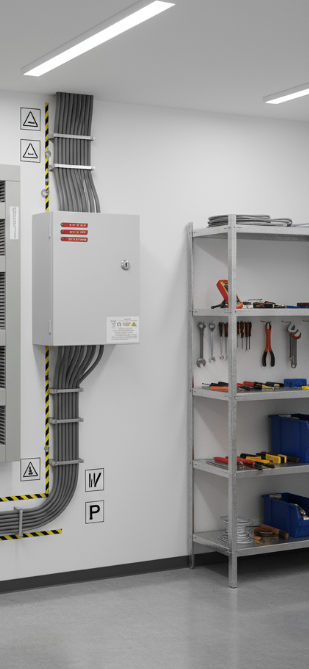

Napájací zdroj umiestnený v plechovej skrinke s možnosťou uzamknutia, pre umiestnenie do exteriérov. Vhodné aj pre back up záložné batérií a uloženie kabeláže a ďalšieho príslušenstva. Vhodné aj pre LED svetelné zdroje ktoré je potreba chrániť pred prachom alebo vonkajším vplyvom. Skrinka vhodná aj pre napájanie kamerových systémov, ovládacích panelov, senzorov, zámkov, interkomu alebo ďalšieho vybavenia poplachových systémov.

Možnosť pripojenia 12V 7Ah batérie, ktorá zabezpečí dlhé hodiny prevádzky osvetlenia v prípade výpadku prúdu. Zdroj je vybavený automatickým obmedzením nabíjacieho prúdu batérie.  Použitie vhodné súčasne aj pre bezpečnostné kamery.
