Schodový LED ovládač RL-STEP-E3 12–24V 25A 2× PIR + súmrakový senzor MiBoxer, TREP-E3

Podrobný popis

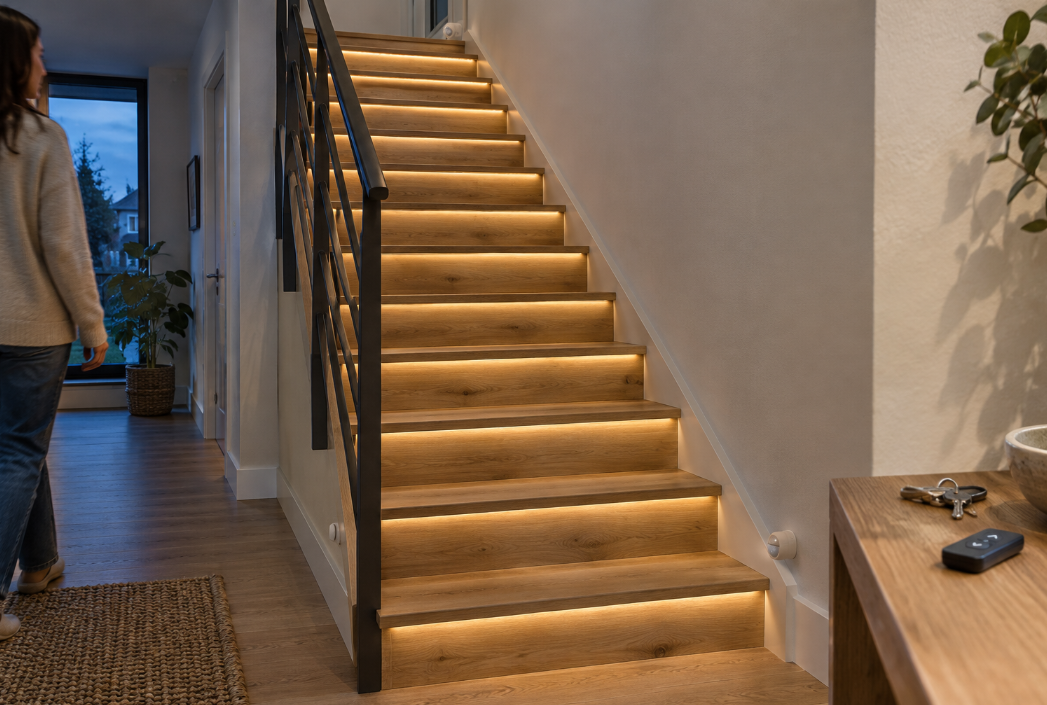

TREP-E3 je ovládač na automatické ovládanie schodového LED osvetlenia s možnosťou regulácie intenzity jasu. Po zaznamenaní pohybu jedným z PIR senzorov rozsvieti všetky pripojené svetlá súčasne. Je vhodný pre schodiská, pri ktorých chcete jednoduché spoločné zapnutie osvetlenia, nastaviteľný čas svietenia a pohodlnú reguláciu svetla.

Hlavnou prednosťou tohto modelu je variabilita pri výbere ovládania. TREP-E3 podporuje kompatibilné diaľkové ovládače a nástenné panely MiBoxer, ktoré máme v ponuke e-shopu. Nemusíte sa tak obmedziť na jeden pevne určený typ ovládača. Môžete zvoliť prenosné vyhotovenie do ruky alebo podporovaný nástenný panel podľa spôsobu používania a vzhľadu interiéru. Kompatibilitu konkrétneho modelu treba overiť pred objednaním.image.jpg

Osvetlenie nemusí svietiť stále na plný výkon. Možnosť nastavenia jasu umožňuje prispôsobiť svetelný efekt použitému pásiku aj priestoru. Jemnejšie svetlo využijete na večernú a nočnú orientáciu, výraznejšie pri bežnom používaní schodiska. Nastaviteľný čas svietenia zase umožňuje prispôsobiť dobu zapnutia dĺžke schodiska a vašim potrebám.

Dva PIR pohybové senzory umožňujú aktiváciu osvetlenia pri príchode z oboch strán. Jeden senzor môžete umiestniť pri spodnom a druhý pri hornom prístupe ku schodisku. Svetlo sa tak zapne automaticky bez hľadania vypínača.

Súčasťou zostavy je súmrakový senzor s reguláciou citlivosti. Umožňuje zohľadniť okolité osvetlenie a nastaviť, kedy má systém reagovať na pohyb. Jeho funkciu možno vypnúť, ak chcete pohybové spínanie používať bez závislosti od denného svetla.

TREP-E3 pracuje s napájaním 12–24VDC a maximálnym celkovým zaťažením 25A. Tento prúdový limit zodpovedá výkonu 300W pri 12V alebo 600W pri 24V. Napätie zdroja musí zodpovedať pripojenému LED osvetleniu.

Súprava obsahuje riadiacu jednotku, dva PIR senzory, súmrakový senzor s reguláciou a jednu 5m predlžovaciu kabeláž k senzoru. Rozmery riadiacej jednotky sú 110 × 58 × 22mm. Diaľkový ovládač alebo nástenný panel MiBoxer si vyberáte samostatne z kompatibilnej ponuky.

 Hlavné výhody a benefity

Možnosť výberu kompatibilného MiBoxer ovládača podľa vašich preferencií.

Podpora diaľkových ovládačov aj nástenných panelov MiBoxer.

Kompatibilné ovládacie prvky v ponuke nášho e-shopu.

Nastaviteľná intenzita jasu pre jemné aj výraznejšie osvetlenie.

Automatické zapnutie svetla po zaznamenaní pohybu.

Dva PIR senzory na aktiváciu z oboch strán schodiska.

Súmrakový senzor s nastaviteľnou citlivosťou.

Možnosť vypnutia funkcie súmrakového senzora.

Nastaviteľný čas svietenia.

Rozsvietenie všetkých pripojených svetiel naraz.

Možnosť doplnenia spínača na trvalé svietenie.

Napájanie 12–24VDC.

Maximálne celkové zaťaženie 25A.

Výkonový limit 300W pri 12V alebo 600W pri 24V.

Jedna 5m predlžovacia kabeláž k senzoru v súprave.

Kompaktné rozmery riadiacej jednotky 110 × 58 × 22mm.

Ďalšie prednosti

Vyberte si ovládanie, ktoré vám vyhovuje

TREP-E3 umožňuje doplniť kompatibilný ovládací prvok MiBoxer podľa konkrétnej realizácie. Prenosný diaľkový ovládač je praktický, ak chcete mať ovládanie poruke. Nástenný panel zase vytvorí stále miesto ovládania pri schodisku alebo v priľahlej chodbe.

Podporované ovládače a panely si môžete vybrať z ponuky nášho e-shopu. Rozhodujúca je potvrdená kompatibilita s TREP-E3, nie iba značka MiBoxer alebo podobný vzhľad výrobku.

Nastaviteľný jas pre príjemné schodové osvetlenie

Možnosť stmievania je praktická najmä v noci. Aj výkonnejší LED pásik môžete nastaviť na jemnejšiu intenzitu, aby zvýraznil jednotlivé stupne bez zbytočne silného svetelného efektu.

Jas dolaďte podľa farby a materiálu schodov, umiestnenia LED pásika a okolitého osvetlenia. Výsledkom má byť dobre viditeľné schodisko s príjemným svetlom.

Automatické zapnutie z oboch strán

Dvojica PIR senzorov umožňuje aktivovať osvetlenie pri príchode zdola aj zhora. Po aktivácii sa rozsvietia všetky pripojené svetlá súčasne.

TREP-E3 nie je ovládač na postupné rozsvecovanie jednotlivých schodov. Je určený na spoločné zapínanie a reguláciu celej pripojenej zostavy.

Súmrakový senzor a trvalé svietenie

Súmrakový senzor pomáha prispôsobiť aktiváciu množstvu okolitého svetla. Jeho citlivosť možno nastaviť a funkciu podľa potreby vypnúť.

Na trvalé zapnutie osvetlenia možno doplniť samostatný spínač podľa zapojenia výrobcu. Tento režim využijete napríklad pri upratovaní alebo dlhšom pohybe v priestore.

 Pokyny k inštalácií a inštalačné odporúčania

Výber MiBoxer ovládača

Vyberte diaľkový ovládač alebo nástenný panel s potvrdenou podporou TREP-E3. Pred objednaním overte aj dostupné funkcie vybraného modelu, aby zodpovedali požadovanému spôsobu ovládania.

Ovládací prvok si vyberáte samostatne. Nezamieňajte túto súpravu s verziou TREP-E2, ktorá je ponúkaná s vlastným RF diaľkovým ovládačom.

Výber LED pásika a zdroja

Napätie LED pásika, zdroja a nastavenia zostavy musí byť zhodné. Pre 12V osvetlenie použite 12VDC zdroj, pre 24V osvetlenie 24VDC zdroj.

Výkon zdroja určite podľa súčtu príkonov všetkých použitých LED úsekov a pridajte primeranú rezervu podľa odporúčaní výrobcu zdroja. Celkový odber nesmie prekročiť limit ovládača 25A.

Rozmiestnenie senzorov

PIR senzory umiestnite tak, aby zachytili príchod ku schodisku ešte pred vstupom na prvý stupeň. Jeden pri spodnom a druhý pri hornom prístupe.

Súmrakový senzor osaďte na miesto reprezentujúce okolité osvetlenie. Vyhnite sa polohe, v ktorej naň priamo svieti ovládané LED osvetlenie.

Zapojenie zostavy

Základné usporiadanie: elektrická sieť 230V → vhodný 12VDC alebo 24VDC zdroj → TREP-E3 → LED osvetlenie.

PIR senzory, súmrakový senzor a prípadný spínač trvalého svietenia zapojte podľa schémy výrobcu. MiBoxer ovládač spárujte podľa návodu konkrétnej zostavy.

Nastavenie po montáži

Najskôr skontrolujte funkciu oboch PIR senzorov a všetkých pripojených svetiel. Následne nastavte čas svietenia, citlivosť súmrakového senzora a požadovaný jas.

Intenzitu osvetlenia dolaďte aj za tmy, aby ste videli skutočný účinok na schodoch.

Dôležité upozornenia

Používajte napájanie 12–24VDC.

Ovládač ani nízkonapäťové LED pásiky nepripájajte priamo do siete 230V.

Maximálne zaťaženie 25A platí pre celú pripojenú zostavu.

Všetky svetlá sa zapínajú súčasne, nie postupne po stupňoch.

Kompatibilitu MiBoxer ovládača overte pred objednaním.

Diaľkový ovládač alebo nástenný panel sa vyberá samostatne.

LED pásiky a napájací zdroj nie sú uvedené ako súčasť súpravy.

Použite vodiče a spoje dimenzované na celkový prúd.

Pred montážou a úpravou zapojenia odpojte napájanie.

Pripojenie zdroja k elektrickej sieti zverte odborne spôsobilej osobe.

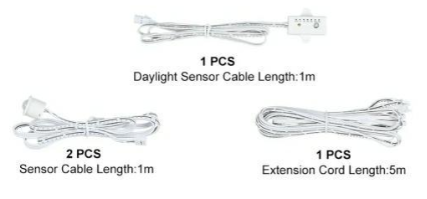

Súčasťou:

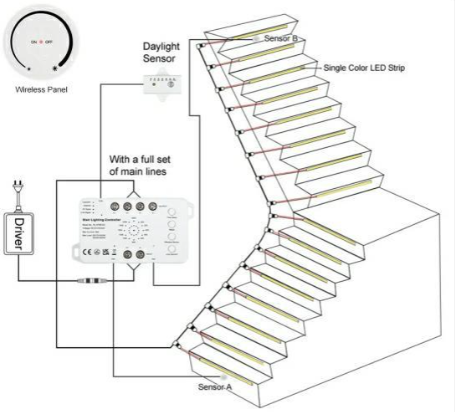

 Schématické zapojenie

 Typické uplatnenie

Na automatické osvetlenie schodových stupňov v rodinných domoch a bytoch.

Pre schodiská s aktiváciou pri hornom aj spodnom prístupe.

Na jemné nočné orientačné osvetlenie s nastaviteľným jasom.

Pre spoločné podsvietenie všetkých stupňov naraz.

Do realizácií, kde chcete vybrať ovládač podľa dizajnu a spôsobu používania.

Pre schodové LED pásiky v hliníkových profiloch.

Do chodieb a priechodov s pohybovým spínaním.

Pre zostavy s kompatibilným MiBoxer diaľkovým ovládačom alebo nástenným panelom.
