Schodový LED ovládač RL-STEP-E2 12–24V 25A 2× PIR + súmrakový senzor + RF ovládač, TREP-E2

Podrobný popis

RL-Step-E2 je ovládač na automatické ovládanie schodového LED osvetlenia s možnosťou nastavenia intenzity jasu. Po zaznamenaní pohybu rozsvieti všetky pripojené svetlá súčasne. Je vhodný pre zákazníkov, ktorí chcú jednoduché automatické osvetlenie schodiska bez postupného rozsvecovania jednotlivých stupňov.

Veľkou prednosťou je pohodlné stmievanie pomocou RF diaľkového ovládača. Svetlo nemusí svietiť stále na plný výkon. Jas si nastavíte podľa priestoru, použitého LED pásika a požadovaného efektu — jemnejšie na nočnú orientáciu alebo výraznejšie pri bežnom používaní schodiska. Súprava podporuje nastavenie jasu aj času svietenia.

Dva PIR pohybové senzory umožňujú aktivovať osvetlenie pri príchode k schodisku z oboch strán. Jeden senzor môžete umiestniť pri spodnej a druhý pri hornej časti schodiska. Osvetlenie sa tak zapne bez hľadania vypínača.

Súčasťou zostavy je aj súmrakový senzor s nastaviteľnou citlivosťou. Umožňuje prispôsobiť aktiváciu svetla okolitému osvetleniu. Jeho funkciu možno podľa potreby vypnúť, ak chcete používať pohybové spínanie aj počas dňa.

Ovládač podporuje nastavenie doby svietenia a doplnenie stáleho spínača na trvalé zapnutie osvetlenia. To je praktické napríklad pri upratovaní alebo v situáciách, keď potrebujete mať schodisko osvetlené bez závislosti od pohybových senzorov.

RL-STEP-E2 pracuje s napájaním 12–24VDC a maximálnym celkovým zaťažením 25A. Pri 12V zodpovedá tento limit výkonu 300W, pri 24V výkonu 600W. Napätie zdroja musí vždy zodpovedať použitému LED osvetleniu.

Súprava obsahuje dva PIR senzory, súmrakový senzor s reguláciou a RF diaľkový ovládač. Dodávateľ uvádza aj jednu 5m predlžovaciu kabeláž k senzoru. Rozmery riadiacej jednotky sú 110 × 58 × 22mm.

 Hlavné výhody a benefity

Jednoduchá regulácia intenzity jasu diaľkovým ovládačom.

Možnosť nastaviť jemné orientačné aj výraznejšie osvetlenie.

Automatické zapnutie svetla po zaznamenaní pohybu.

Dva PIR senzory na aktiváciu z oboch strán schodiska.

Súmrakový senzor s nastaviteľnou citlivosťou.

Možnosť vypnutia funkcie súmrakového senzora.

Nastaviteľný čas svietenia.

Rozsvietenie všetkých pripojených svetiel naraz.

RF diaľkový ovládač v súprave.

Možnosť doplniť spínač na trvalé zapnutie osvetlenia.

Napájanie 12–24VDC.

Maximálne celkové zaťaženie 25A.

Výkonový limit 300W pri 12V alebo 600W pri 24V.

Jedna 5m predlžovacia kabeláž k senzoru v súprave.

Kompaktná riadiaca jednotka 110 × 58 × 22mm.

Ďalšie prednosti

Pohodlné nastavenie jasu

Možnosť regulovať jas je dôležitá najmä pri schodovom osvetlení, ktoré používate aj večer a v noci. Príliš intenzívne svetlo môže byť v tmavom priestore nepríjemné, preto si výkon prispôsobíte konkrétnej realizácii.

RF diaľkovým ovládačom upravíte intenzitu bez zásahu do zapojenia. Zostavu tak môžete doladiť až po montáži podľa skutočného svetelného efektu na schodoch.

Automatická aktivácia z oboch strán

Dvojica PIR senzorov umožňuje rozsvietiť schodisko pri príchode zdola aj zhora. Po aktivácii sa rozsvietia všetky pripojené svetlá súčasne.

RL-STEP-E2 nie je sekvenčný ovládač na postupné rozsvecovanie jednotlivých stupňov. Je určený na spoločné zapnutie a reguláciu pripojeného osvetlenia.

Súmrakový senzor podľa potreby

Súmrakový senzor umožňuje zohľadniť množstvo okolitého svetla. Nastavením citlivosti prispôsobíte systém svetelným podmienkam schodiska.

Ak nechcete, aby aktivácia závisela od okolitého osvetlenia, funkciu súmrakového senzora môžete vypnúť.

Nastaviteľný čas a trvalé svietenie

Dobu svietenia nastavíte podľa dĺžky schodiska a spôsobu používania. Osvetlenie tak môže zostať zapnuté primerane dlho po aktivácii.

Na trvalé svietenie možno doplniť samostatný spínač podľa zapojenia výrobcu. Tento režim využijete pri upratovaní alebo dlhšom pohybe v priestore.

 Pokyny k inštalácií a inštalačné odporúčania

Výber LED osvetlenia a zdroja

Použite LED osvetlenie zodpovedajúce napätiu zostavy. Pre 12V pásiky vyberte 12VDC zdroj, pre 24V pásiky 24VDC zdroj. Ovládač napätie neprevádza.

Výkon napájacieho zdroja určite podľa súčtu príkonov všetkých pripojených úsekov a pridajte primeranú rezervu podľa odporúčaní výrobcu zdroja. Súčasne rešpektujte maximálne celkové zaťaženie ovládača 25A.

Rozmiestnenie senzorov

PIR senzory umiestnite tak, aby zachytili príchod ku schodisku ešte pred vstupom na prvý stupeň. Jeden pri spodnom a druhý pri hornom prístupe.

Súmrakový senzor umiestnite na miesto reprezentujúce okolité osvetlenie. Vyhnite sa polohe, v ktorej naň priamo svieti ovládaný LED pásik.

Zapojenie zostavy

Základné usporiadanie: elektrická sieť 230V → vhodný 12VDC alebo 24VDC zdroj → RL-STEP-E2 → LED osvetlenie.

PIR senzory a súmrakový senzor pripojte k označeným vstupom podľa návodu výrobcu. Prípadný spínač na trvalé svietenie zapojte výhradne podľa určenej schémy.

Nastavenie jasu a času

Po zapojení najskôr overte funkčnosť všetkých svetiel a oboch PIR senzorov. Potom nastavte požadovaný čas svietenia a citlivosť súmrakového senzora.

Jas dolaďte diaľkovým ovládačom ideálne aj za tmy. Pri orientačnom osvetlení zvoľte intenzitu, pri ktorej sú stupne dobre viditeľné, ale svetlo zbytočne neoslňuje.

Dôležité upozornenia

Ovládač používa napájanie 12–24VDC.

Ovládač ani nízkonapäťové LED pásiky nepripájajte priamo do siete 230V.

Napätie zdroja musí zodpovedať LED osvetleniu.

Maximálne zaťaženie 25A platí pre celú pripojenú zostavu.

Všetky svetlá sa rozsvecujú súčasne, nie postupne po stupňoch.

Použite vodiče a spoje dimenzované na celkový prúd.

Pred montážou a úpravou zapojenia odpojte napájanie.

Pripojenie zdroja k elektrickej sieti zverte odborne spôsobilej osobe.

LED pásiky a napájací zdroj nie sú uvedené ako súčasť súpravy.

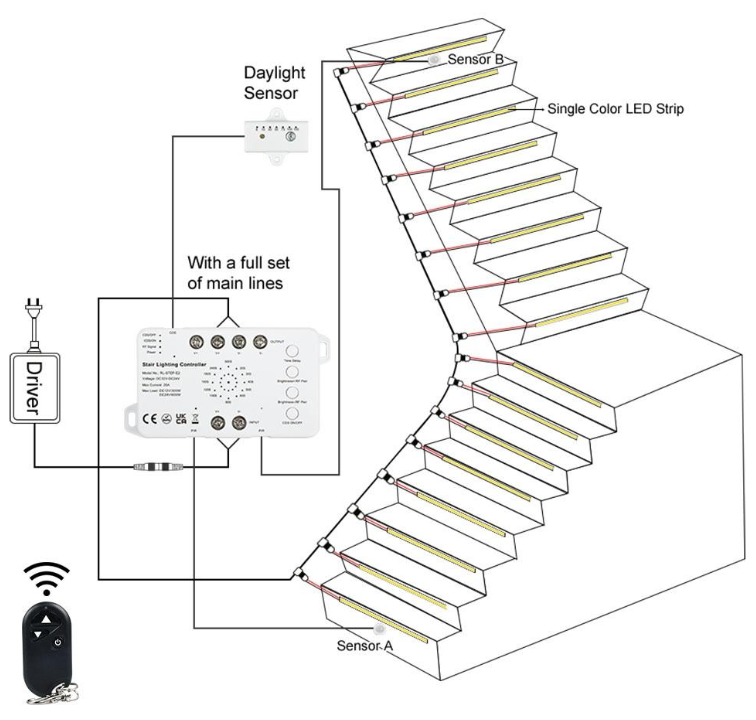

 Schématické zapojenie

 Typické uplatnenie

Na automatické osvetlenie schodových stupňov v rodinných domoch a bytoch.

Pre schodiská s aktiváciou pri hornom aj spodnom prístupe.

Na jemné nočné orientačné osvetlenie s nastaviteľným jasom.

Pre spoločné podsvietenie všetkých stupňov naraz.

Na schodové LED pásiky v hliníkových profiloch.

Do chodieb a priechodov, kde chcete pohybové spínanie a reguláciu intenzity.

Pre realizácie, pri ktorých chcete nastaviť čas svietenia aj citlivosť na okolité svetlo.
