LedStar Pripojovací konektor pre RGB 10mm široké LED pásiky

Podrobný popis

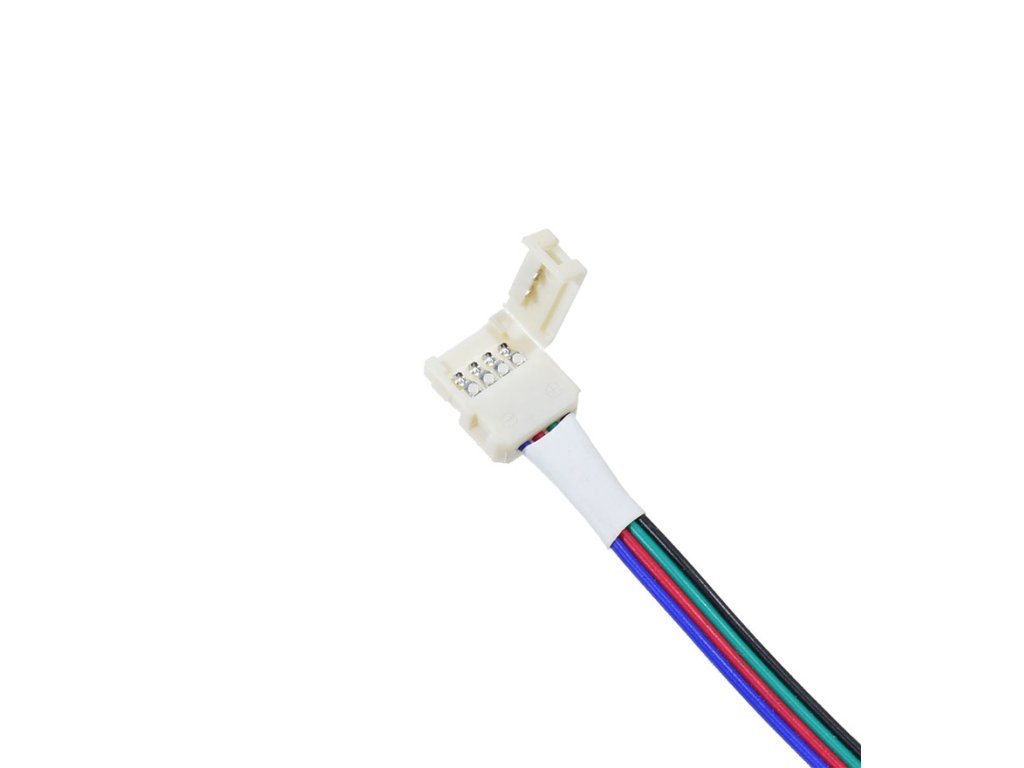

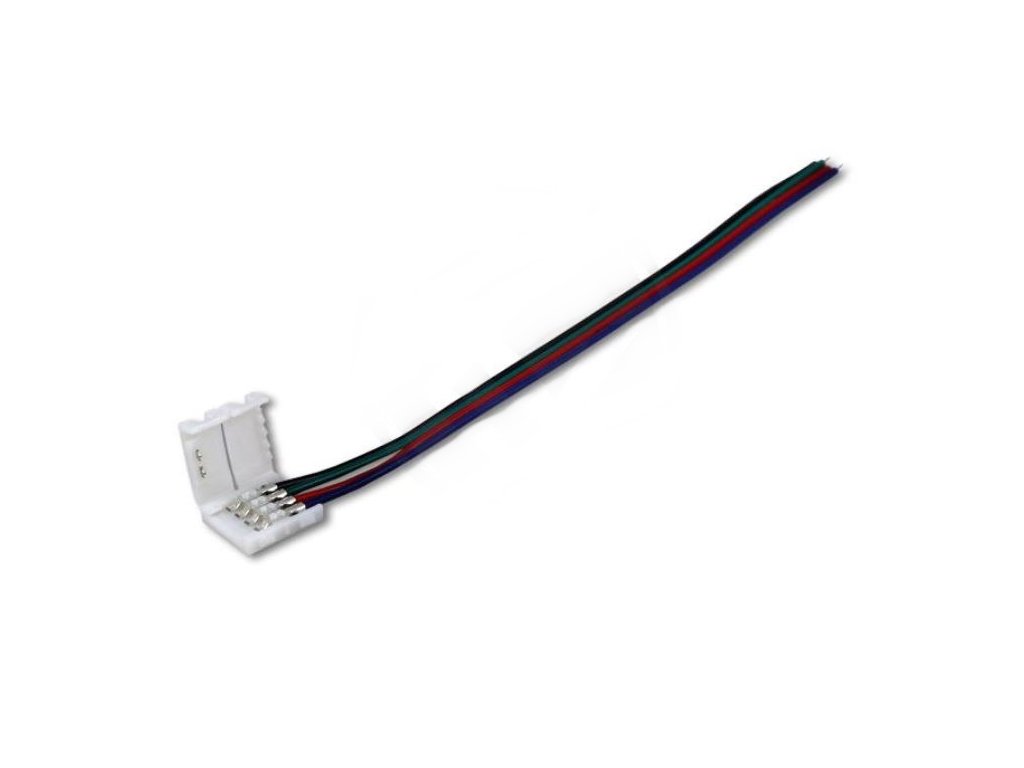

Konektor s prítlačným mechanizmom slúži na pripojenie LED pásika typu SMD 5050/5060 RGB so šírkou 10 mmm

 Spôsob použitia

Používa sa napríklad na pripojenie RGB pásika ku ovládaču. Pri niektorých modeloch RGB pásikoch sú sloty na RGB pásiku v poradí +,R,G,B a v niektorých +,G,R,B. Prihliadnite na túto skutočnosť a v prípade ak farebné sloty nekorešpondujú resp. nie sú v poradí ako na konektore, tak drôty konektora pripojte adekvátne ku ovládaču. Inak povedané, poradie farieb drôtik konektora nie je podstatné. V opačnom prípade budete tlačidlu Červená ovládať zelenú farbu, a tlačidlom Zelená budete ovládať červenú farbu. Ak sa tak stane, vymeňte na svorkovnici ovládača uvedené drôtiky medzi sebou.

 Názorné použitie spojovacieho konektora pre LED pásik, aj tento článok si môžete pozrieť na našom Blogu.

   Príklady využitia

Všade kde pracujeme s LED pásikmi, potrebujeme ich spájať a chceme sa vyhnúť spájkovaniu. Za predpokladu že LED pásiky umiestňujeme priamo na podklad a nie do lišty. Typický príklad je podsvietenie stropov kde sa LED pásik zvyčajne lepí priamo na kovovú nosnú konštrukciu, na tzv. U alebo CD profily. Vtedy môžeme s výhodou použiť aj tento model konektora. Časté použitie napríklad pri osvetlení v obývacích priestoroch kde sa zvyčajne používa aj RGB LED pásik.
