Digitálny COB RGB IC LED pásik 24V, 8mm, JD36703A, 10W/m, 360 LED/m, 5m

Podrobný popis

COB RGB IC LED pás s čipom JD36703A je digitálny alebo adresovateľný LED pás určený pre moderné dynamické dekoratívne osvetlenie. Na rozdiel od bežného analógového RGB pásu, pri ktorom sa celá dĺžka pásu rozsvieti vždy rovnakou farbou, digitálny IC pás umožňuje ovládať jednotlivé segmenty samostatne.

Vďaka tomu môžete vytvárať animované farebné efekty, plynulé prechody, pohybujúce sa svetlo, dúhové režimy, vlny, efekt naháňania farieb, viacfarbové scény alebo svetelné programy reagujúce na hudbu. Konkrétne efekty vždy závisia od použitého digitálneho ovládača a jeho možností.

Pás používa riadiaci čip JD36703A a vyžaduje kompatibilný digitálny alebo SPI LED ovládač, ktorý tento typ čipu podporuje. Nejde o bežný 4-pinový analógový RGB LED pás. Preto ho nie je možné ovládať štandardným RGB ovládačom určeným pre klasické RGB pásy s výstupmi R, G, B a spoločným plusom.

Pás pracuje s bezpečným napätím 24 V DC a má príkon 10 W/m. Jedna 5 m rolka má maximálny príkon približne 50 W. Pre spoľahlivú prevádzku odporúčame použiť 24 V DC napájací zdroj s dostatočnou výkonovou rezervou a kompatibilný digitálny SPI kontrolér.

Technológia COB zabezpečuje husté usporiadanie LED čipov, v tomto prípade až 360 LED/m. Svetlo preto vytvára plynulú farebnú líniu bez výrazne viditeľných samostatných bodov. Je to veľká výhoda pri montáži do hliníkových profilov, pri osvetlení lesklých povrchov, vitrín, nábytkových detailov alebo pri použití pásu v kratšej vzdialenosti od osvetľovanej plochy.

Veľkou prednosťou pásu je jeho šírka iba 8 mm. Úzky profil umožňuje montáž do mnohých štíhlych hliníkových LED profilov, frézovaných drážok v nábytku, dekoratívnych rámov, políc, vitrín a miest s obmedzeným priestorom. Pri bežných digitálnych RGB pásikoch býva šírka často 10 mm alebo viac, preto je 8 mm vyhotovenie praktické pri jemnejších a esteticky náročných inštaláciách.

Pás má krytie IP20, preto je určený do suchých vnútorných priestorov. Je vhodný pre nábytok, police, vitríny, podhľady, herné miestnosti, obývacie izby, spálne, bary, reštaurácie, predajne, výklady a dekoračné inštalácie. Nie je určený na vonkajšie použitie ani na miesta s priamym kontaktom s vodou.

Digitálny IC pás s čipom JD36703A

Tento pás obsahuje integrované riadiace obvody, označované ako IC čipy. Riadiaci čip JD36703A umožňuje digitálnemu ovládaču odosielať dáta po páse a riadiť farebné segmenty samostatne.

Bežný analógový RGB pás funguje tak, že po celej dĺžke svieti naraz iba jedna nastavená farba. Digitálny IC LED pás dokáže na jednej dĺžke súčasne vytvoriť viac farieb, pohyb svetla a dynamické animácie.

Príklady možných efektov pri použití kompatibilného SPI ovládača:

Dúhový farebný prechod

Pohybujúca sa svetelná vlna

Efekt naháňania alebo bežiaceho svetla

Plynulá zmena farieb

Viacfarebné dynamické scény

Farebné prechody podľa nastaveného programu

Hudobné efekty pri použití ovládača s mikrofónom

Vlastné animácie pri použití pokročilého programovateľného ovládača

Rozsah efektov nezávisí iba od LED pásu, ale najmä od kompatibilného digitálneho ovládača. Pred nákupom ovládača vždy overte podporu čipu JD36703A a vhodné napätie 24 V DC.

Prečo šírka iba 8 mm

Úzka šírka 8 mm je jedným z hlavných praktických benefitov tohto digitálneho COB LED pásu. Mnohé klasické digitálne RGB LED pásy sú širšie, preto sa nedajú pohodlne vložiť do každého LED profilu alebo nábytkovej drážky.

Výhody šírky 8 mm:

Vhodný do úzkych hliníkových LED profilov určených pre pásy do 8 mm.

Ideálny do frézovaných drážok v nábytku, policiach, drevených doskách a rámových konštrukciách.

Umožňuje vytvárať veľmi tenké svetelné línie.

Výborne sa hodí do vitrín, políc, šatníkov a detailov nábytku.

Vhodný pri rekonštrukcii existujúcich úzkych LED profilov.

Umožňuje inštaláciu digitálneho RGB osvetlenia aj tam, kde by štandardný 10 mm alebo 12 mm pás nepasoval.

Pomáha zachovať čistý, elegantný a nenápadný vzhľad montáže.

V kombinácii s mliečnym difúzorom vytvára plynulú dekoratívnu svetelnú líniu.

Pred montážou vždy overte vnútornú šírku profilu. Pri profile s vnútornou šírkou presne 8 mm môže byť montáž veľmi tesná, preto je vhodné použiť profil s malou montážnou vôľou navyše.

COB technológia

Technológia COB znamená, že LED čipy sú umiestnené veľmi husto vedľa seba a prekryté súvislou luminoforovou vrstvou. Vďaka tomu pás nesvieti ako rad samostatných bodiek, ale ako spojitá farebná línia.

Výhody COB technológie:

Súvislé a plynulé svetlo bez výrazných bodiek.

Hustota až 360 LED/m.

Elegantný výsledok aj v plytších LED profiloch.

Vhodné pre nasvietenie lesklých plôch, skla, vitrín a nábytkových detailov.

Jemnejšie farebné prechody pri dynamických efektoch.

Profesionálnejší vizuálny výsledok oproti bežným redšie osadeným RGB pásom.

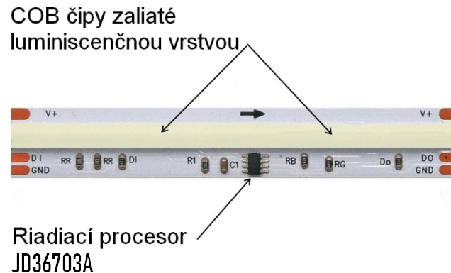

 COB LED čipy + procesor JD36703A + vynikajúci Index CRI !

 360LED/m zaliate luminiscenčnou vrstvou, pre úplne súvislé neprerušované svetlo

 Kvalitná 3M Scotch samolepiaca páska na spodnej strane, pre trvácnosť a jednoduchú inštaláciu.

 Hliníkové lišty alebo Hliníková páska pre LED pásik, pre odvod tepla najmä pri dlhodobom svietení.

 Digitálne IC WiFi ovládače, pre vytváranie až 1000 farebných scén a efektov, ovládanie aj mobilom.

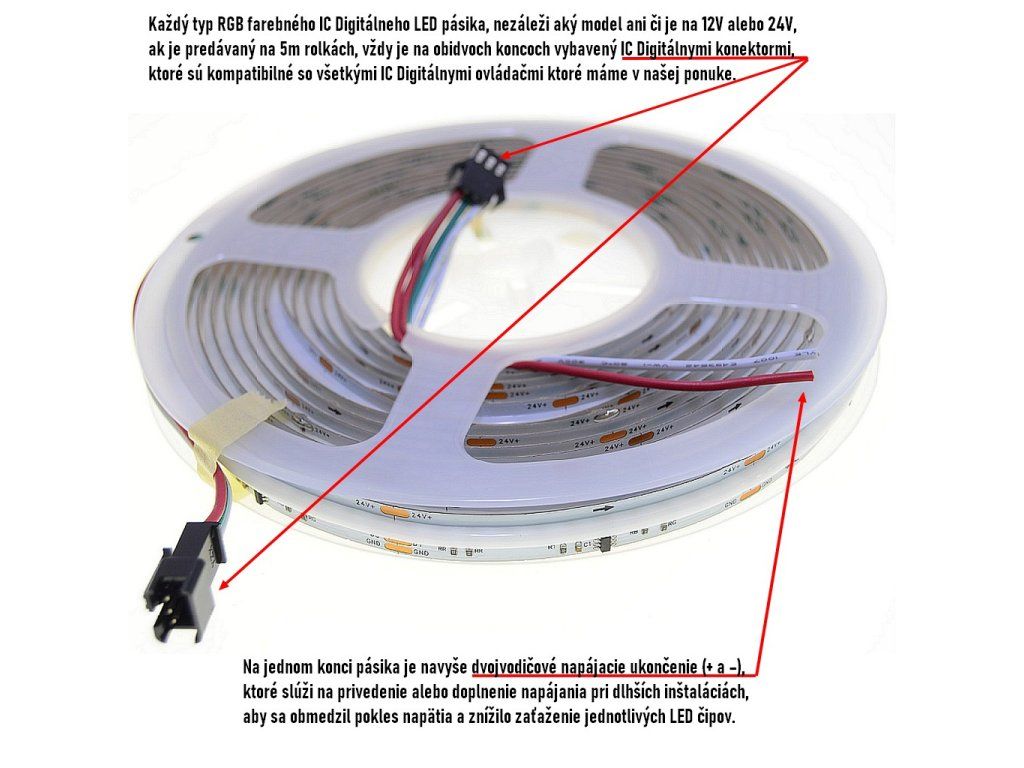

 20m dĺžka 24V LED pásika v jednom celku, pri zapojení na obidvoch koncoch LED pásika

  LED napájacie 24V zdroje, pre pripojenie pásika na 230V, veľká ponuka energeticky účinných zdrojov.

 Plastik sprej ako lepšia náhrada silikónu, pre ochranu pásika pred vlhkosťou a prachom

Pokyny k montáži a zapojeniu

Výber napájacieho zdroja

Päťmetrová rolka pásu má maximálny príkon približne 50 W. Pre spoľahlivú prevádzku odporúčame použiť 24 V DC napájací zdroj s výkonom minimálne 60 W, aby zostala výkonová rezerva približne 15 až 20%.

Pri použití dvoch 5 m roliek, teda celkovej dĺžky 10 m, je maximálny príkon približne 100 W. Odporúčame použiť 24 V DC zdroj s výkonom minimálne 120 W.

Pri dlhších trasách je dôležité privádzať napájanie z viacerých miest. Pomáha to obmedziť pokles napätia a zachovať rovnomerný svetelný efekt po celej dĺžke pásu.

Výber ovládača

Pre tento LED pás potrebujete digitálny SPI LED ovládač, ktorý podporuje riadiaci čip JD36703A.

Bežný analógový RGB ovládač nie je vhodný. Analógový RGB ovládač dokáže ovládať len celú dĺžku pásu jednou farbou naraz a neodosiela digitálny dátový signál potrebný pre adresovateľné segmenty.

Pred nákupom ovládača skontrolujte:

Podporu digitálneho čipu JD36703A

Kompatibilitu s napájaním 24 V DC

Maximálny podporovaný počet pixelov alebo segmentov

Správny typ výstupného konektora a zapojenia

Podporu požadovaných efektov, aplikácie, diaľkového ovládania alebo hudobných režimov

Pri použití pokročilého ovládača je možné vytvárať individuálne animácie, programovať vlastné farebné scenáre alebo synchronizovať svetlo s hudbou.

Zapojenie

Pás sa nepripája priamo do zásuvky 230 V. Na správnu prevádzku potrebujete 24 V DC zdroj a kompatibilný digitálny SPI ovládač.

Zapojenie: 230 V zásuvka → 24 V DC napájací zdroj → digitálny SPI ovládač kompatibilný s JD36703A → digitálny COB RGB IC LED pás.

Pri zapájaní dodržte označenie vodičov a smer dátového signálu. Digitálny pás má vstupnú a výstupnú stranu. Dátový signál musí vstupovať do pásu na strane označenej ako vstup, často označenej DI, DIN alebo šípkou smerujúcou pozdĺž pásu.

Ak pás zapojíte opačne, svetlo môže svietiť nesprávne alebo digitálne efekty nebudú fungovať.

Montáž

Pred montážou si presne naplánujte trasu, miesto napájacieho zdroja, digitálneho ovládača a smer dátového signálu. Pás je možné skracovať iba na vyznačených deliacich miestach, v tomto prípade každých 10 cm.

Povrch musí byť čistý, suchý, hladký a odmastený. Pred odstránením ochrannej fólie z lepiacej vrstvy odporúčame pás najskôr zapojiť a otestovať. Overte smer dátového signálu, funkciu ovládača a požadované efekty.

Pri dlhodobej montáži alebo montáži do nábytku odporúčame použiť vhodný hliníkový LED profil. Profil podporuje odvod tepla, chráni LED pás pred poškodením a vytvára profesionálny vzhľad. Zvoľte profil s vnútornou šírkou vhodnou pre 8 mm LED pás.

Dôležité upozornenia

Pás je digitálny IC LED pás s čipom JD36703A.

Na ovládanie je potrebný kompatibilný digitálny SPI ovládač.

Bežný analógový RGB ovládač nie je kompatibilný.

Pás používajte iba s napätím 24 V DC.

Nepripájajte LED pás priamo do siete 230 V.

Dodržte smer dátového signálu označený na LED páse.

Pás strihajte iba na označených miestach každých 10 cm.

Pri spájaní pásov dodržte správne zapojenie napájania a dátových vodičov.

Krytie IP20 je vhodné iba do suchých vnútorných priestorov.

Pás nelepte na mokrý, zaprášený alebo mastný povrch.

Pri dlhších trasách zabezpečte napájanie z viacerých miest.

Pri montáži do úzkeho profilu overte dostatočnú vnútornú šírku pre pás široký 8 mm.

Pri dlhodobej prevádzke odporúčame montáž do hliníkového LED profilu.

  Príklady použitia, kde sa hodí

Dynamické osvetlenie hernej izby alebo PC stola

Farebné podsvietenie televíznej steny

Inteligentné dekoratívne osvetlenie nábytku

Úzke LED profily v policiach a vitrínach

Frézované drážky v nábytku alebo drevených paneloch

Sadrokartónové podhľady a svetelné niky

Osvetlenie výklenkov, rámov, schodov a dizajnových stien

Farebné efekty v bare, reštaurácii, kaviarni alebo klube

Výklady, reklamné prvky a prezentačné stojany

Dekoračné osvetlenie v spálni alebo obývacej izbe

Svetelné animácie pre eventy, oslavy a sezónnu výzdobu

Kreatívne DIY projekty s digitálnym LED ovládaním
