Tlačidlový vypínač do lišty pre LED pásiky, 8A 12V/96W 24V/192W

Podrobný popis

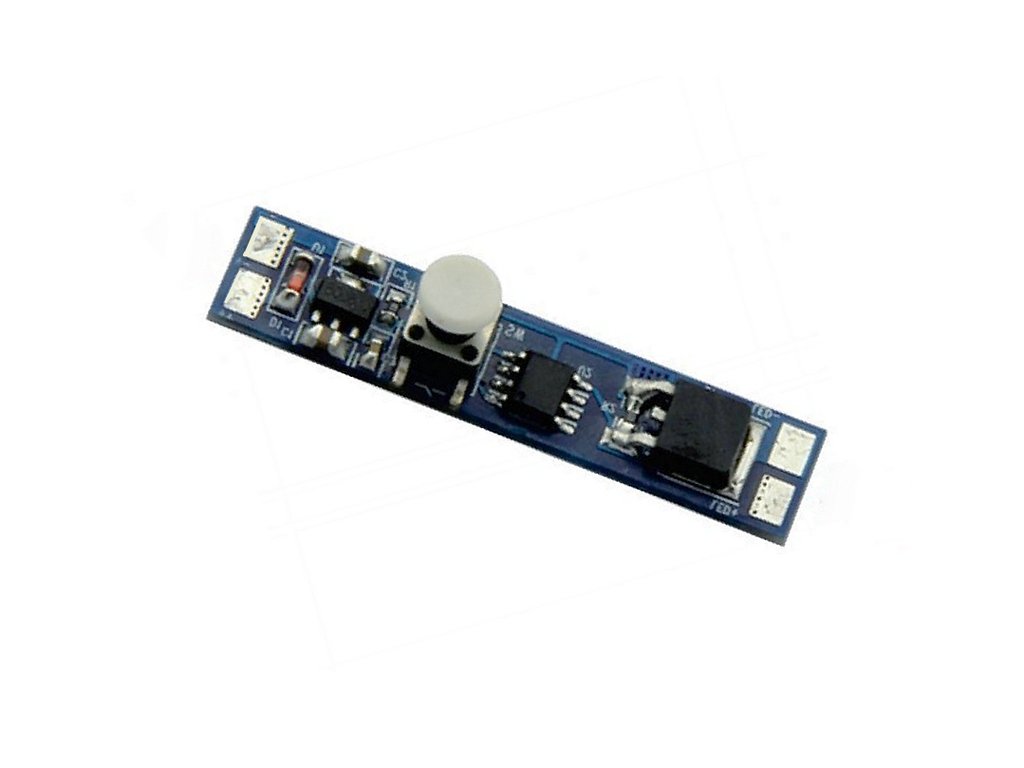

Tlačidlový vypínač a stmievač pre umiestnenie do hliníkovej lišty, slúži na ovládanie bielych LED pásikov.

 Ovládač pre LED pásiky do hliníkových líšt, zapnutie/vypnutie alebo stmievanie mechanickým zatlačením na prepínač.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

  Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.

  Podrobné informácie

Vypínač je možné namontovať do lišty s krytom. Do krytu lišty sa prevŕta 6mm otvor pre tlačidlo. Používa sa na osvetlenie kuchynských a pracovných dosiek, ako aj osvetlenie nábytku a pod. Vďaka rozmerom tlačidla a samotného plošného spoja má stmievač malé rozmery ktoré umožnia jeho zabudovanie do ľubovoľnej AL lišty z našej ponuky.

Po pripojení napájania je ovládač v stave Vypnuté. Zatlačením na tlačidlo sa zmení na Zapnuté.
Zatlačenie a pridržanie vypínača aspoň po dobu 3 sek. spôsobí prechod do režimu nastavenia intenzity jasu svetla a dôjde z zníženiu jasu.
Opätovným podržaním tlačidla na 3 sekundy, keď je svetlo vypnuté, sa zvýši jas na maximum.

Tento senzor si zapamätá stav nastaveného jasu.

Inštrukcie k montáži: Na pocínované plôšky stmievača označené ako "+ -" prispájkujte napájacie kábliky 12V zdroja. Počas spájkovania nesmú byť kábliky zdroja pod napätím. Po ukončení spájkovania umiestnite stmievač do lišty. Po preverení správnej polarity káblikov overte funkčnosť stmievača. V prípade nereagovanie snímača, je potrebné vyskúšať odpojiť napájanie minimálne na 30 sek., následne znova pripojiť napájanie a overiť funkčnosť.

 Ovládač dokáže ovládať LED pásiky s výkonom do 96W/12V alebo 192W/24V

 Uplatnenie v praxi

Dotykový senzor umiestnený priamo vo vypínači lišty spolu s LED pásikom, je vhodné riešenie ak chceme ovládať LED pásik dotykom na vypínač v kryte lišty napríklad nad pracovnou doskou kuchynskej linky
