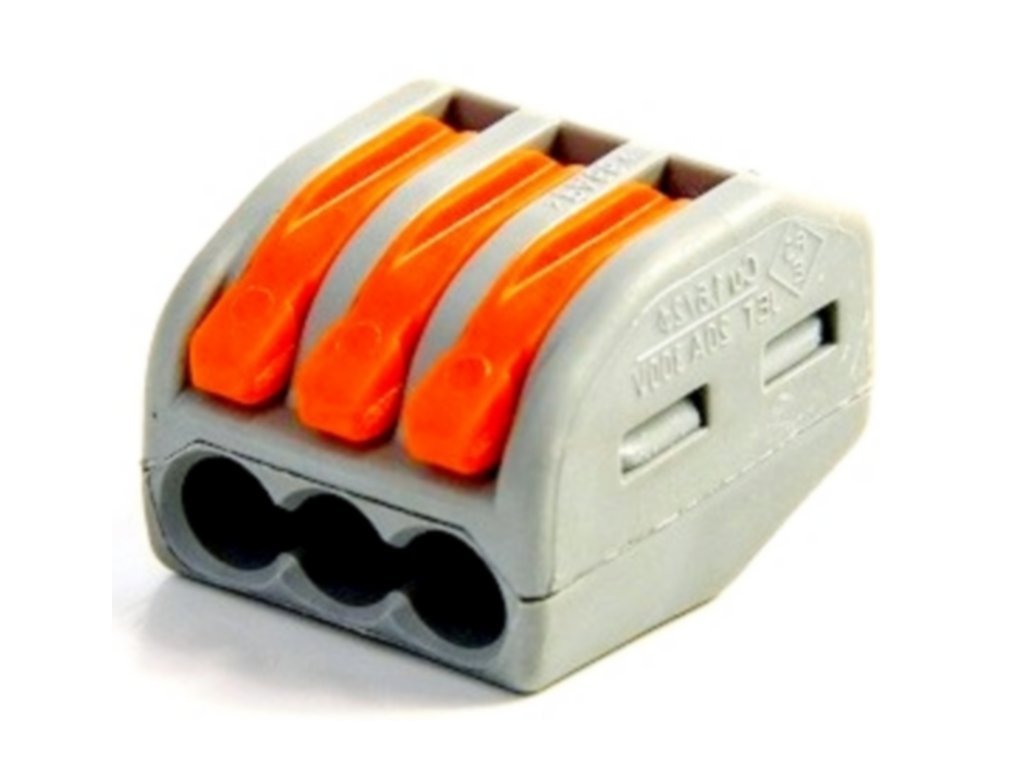

WAGO páčková spojka, 3 vodičový konektor

Podrobný popis

Páková spojka rieši najčastejšie domáce aj profi pripojenia: stačí odizolovať vodič, vyklopiť páčku, zasunúť, zaklapnúť – hotovo. Spojenie je pevné, kontrolovateľné a kedykoľvek rozoberateľné (bez únavy skrutiek). Model pre 3 vodiče uľahčuje rozbočenie fázy, nuláku či napájania k LED zdrojom a svietidlám. Telo zo samohasiaceho plastu poskytuje bezpečnú izoláciu a dlhú životnosť.

Určenie: Rýchle a bezpečné spojenie 3 Cu vodičov bez skrutkovania,

Typ vodičov: Plné aj lankové (Cu), opakovane rozoberateľné spojenie,

Menovitý prúd a napätie: do 32 A, 220–240 V AC (riadiť sa potlačou konkrétneho modelu),

Odizolovanie: Cca 10 mm (orientačne; riaďte sa piktogramom na tele svorky),

Montáž: Bez náradia, testovacia dierka pre merací hrot,

Materiál: Samohasiaci plast, dlhá životnosť,

Certifikácia: CE, RoHS,

Poznámka: Neurčené pre hliníkové vodiče.

  Podrobné parametre

Šírka 25mm, Hĺbka 20mm, Výška 15mm

Prierez vodiča 0,08 až 2,5mn2

Max menovité napätie 400V, 32A

Odporúčané použitie

Rozbočenie prívodu v inštalačných krabiciach a rozvádzačoch,

Pripojenie svietidiel, spínačov, zásuviek a napájacích zdrojov,

LED projekty v nízkom napätí (12V/24V) aj bežné 230V rozvody,

Rýchle dočasné aj trvalé spoje pri montáži a servise,

Prehľadné a čisté vedenie káblov v rozvodných skrinkách,

Domové rozvody, dielňa, elektroinštalácie v nábytku a reklamách.

Technické možnosti pripojenia

Vodiče: Plné a lankové medené, odporúčané odizolovanie cca 10 mm,

Rozsah prierezov: Typicky od tenkých signálnych po bežné napájacie (riaďte sa potlačou modelu),

Testovanie: Merací otvor pre rýchlu kontrolu napätia bez rozoberania,

Opätovné použitie: Páčka umožňuje opakované zapojenie bez poškodenia vodiča.

Prečo si zákazníci vyberajú práve tento model?

Rýchlosť práce bez skrutkovania a bez povoľovania spojov v čase,

Spoľahlivý kontakt a čistá kabeláž aj v malých krabiciach,

Jednoduché rozpojenie pri úpravách a rozšíreniach,

Overená kvalita a dostupné príslušenstvo pre systémové riešenia.

Inštalácia a bezpečnosť

Vždy vypnite prívod napätia, skontrolujte odizolovanie a dosadnutie vodiča,

V krabiciach nechajte primeranú rezervu vodičov a svorky ukladajte bez pnutia,

Pre exteriér a vlhko používajte vhodné krabice s príslušným krytím,

Pre 230V dodržujte farby L/N/PE a normy STN; pre nízke napätia polaritu.

 Kompatibilita, príslušenstvo a inštalačné tipy

Kompatibilné s medenými vodičmi (plné/lankové); neodporúča sa pre Al vodiče,

Ideálne k LED zdrojom, svietidlám, vypínačom, rozbočovacím krabiciam a meracím hrotom,

Pre montáž v krabici použite izolačné vložky a krytky podľa typu krabice,

Pri lankových vodičoch odporúčame dutinky, ak to projekt vyžaduje,

Po zapojení urobte ľahký ťahový test každého vodiča pre potvrdenie spoja.

 Názorné použitie WAGO svorky v článku o pripojovaní LED pásika ku zdroju, aj tento článok si môžete pozrieť na našom Blogu.

 Jednoduché a rýchle použitie, Spoje sú demontovateľné vďaka pružinovému mechanizmu.

   Uplatnenie v praxi – príklady použitia

Zapojenie stropného svietidla a rozbočenie fázy v krabici,

Prepojenie zdroja a LED pásikov v nízkom napätí,

Rýchla výmena zásuvky alebo vypínača bez skrutkových svoriek,

Dočasné napájanie pri montážach a testovaní,

Prehľadné rozvody v kuchynskej linke, nábytku a reklamných boxoch,

Servisné zásahy v rozvádzači a rozšírenie existujúceho okruhu.
