Ako si vyrobiť automatické súmrakové zapínanie pre LED pásik umiestnený v hliníkovej lište
Tento spôsob je určený pre tých, ktorí nie sú elektrikári a chcú sa vyhnúť manipulácií s 230V napätím. Zároveň potrebujú umiestniť senzor do hliníkovej lišty.
Ak chcete mať LED osvetlenie, ktoré sa automaticky zapne po súmraku a vypne nad ránom, môžete použiť hotový Súmrakový spínač na plošnom spoji. Tento návod vám ukáže jednoduchú možnosť ako modul správne zapojiť, umiestniť do hliníkovej lišty a v prípade potreby zabezpečiť tak, aby bol vode odolný.
Čo budete potrebovať
✅ 12V (alebo iný nízkonapäťový LED pásik) (dĺžka podľa potreby s prihliadnutím na výkon pásika, tj výkon celého pásika nesmie prekročiť max. povolené zaťaženie Súmrakového spínača, čo je v našom prípade 96W pri 12V pásik)
✅ Súmrakový spínač na plošnom spoji (PCB modul ) (napr. v našom prípade je založený na fototranzistore)
✅ 12V DC zdroj (musí dostatočný výkon pre LED pásik)
✅ Hliníková lišta s krycím krytom (na rozptyl tepla a ochranu)
✅ Tmel alebo silikón (na ochranu modulu)
✅ Káble a konektory (na spoje)
✅ Nástroje
Postup montáže
1. Výber a príprava súmrakového modulu
-

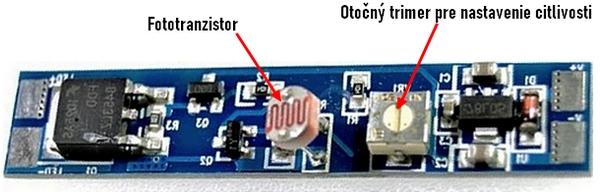

Modul by mal obsahovať:
-
Svetelný senzor (totodioda alebo fototranzistor)
-
Nastaviteľnú citlivosť (trimer alebo potenciometer)
-
Ak modul nemá predvŕtané otvory na upevnenie, pripravte si samolepiacú pásku na fixáciu.
2. Spájkovanie a zapojenie káblov
-

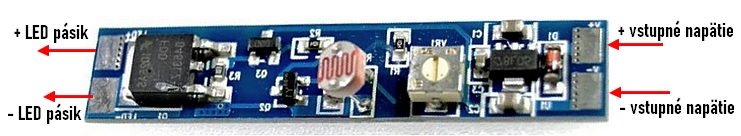

Modul má typicky tieto kontakty:
-
(+) a (-) (tu prispájkujeme 12V napájanie, dbáme na správnu polaritu!)
-
(LED+) a (LED-) (výstup, kde prispajkujeme kábliky alebo priamo LED pásik
-
-
Pripojte napájací zdroj (12V) k modulu.
-
Výstupné káble pripojte k LED pásiku (pozor na polaritu!).
-
Senzor nesmiete prekryť, tak aby mal kontakt s vonkajším svetlom.
3. Umiestnenie do hliníkovej lišty
-

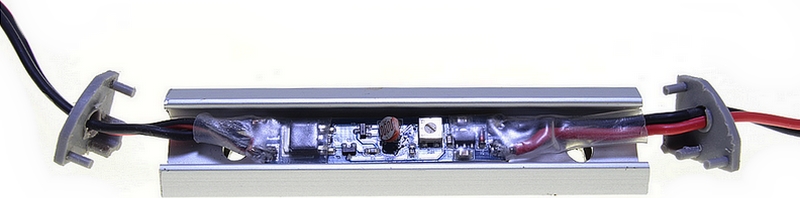

Modul upevnite na koniec lišty alebo ako na našom príklade ho do umiestnime do samostatného vyhradeného kúska hliníkovej lišty.
-
Ak používate krycie plexisklo, uistite sa, že senzor nie je úplne zatienený.
-
Káble usporiadajte tak, aby neprekážali a nehrozilo ich poškodenie.
4. Vode odolná úprava
-
Spoje na plošnom spoji opatríme zmrštiteľnou bužírkou (tak ako na našom obrázku) alebo zalievame silikónovým tmelom, aby nekorodovali.
-
Lištu na kraji zakryjeme zákrytkou ktorú utesníme silikónom.
5. Testovanie a kalibrácia
-
Zapojte napájanie a testujte reakciu na svetlo (zakryjte senzor rukou – LED pásik by sa mal zapnúť).
-

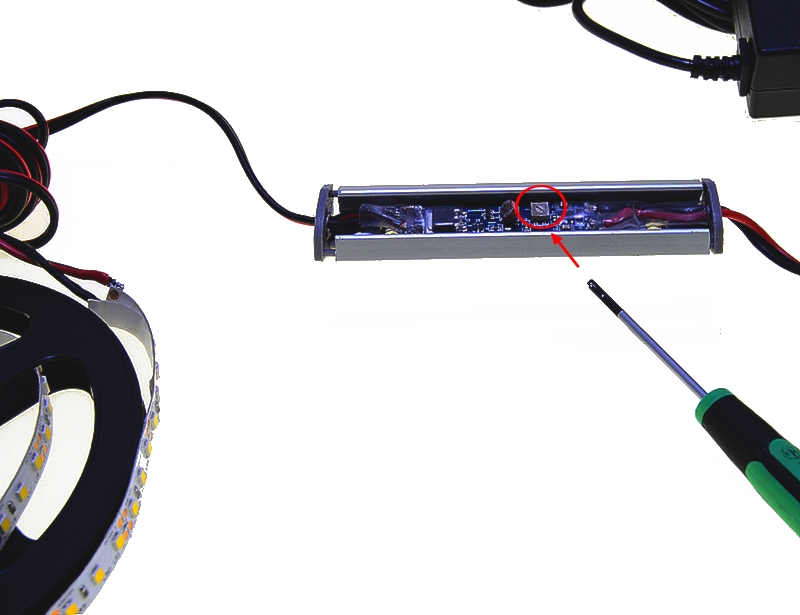

Pomocou skrutkovača nastavte citlivosť (aby sa rozsvecovalo pri správnej úrovni tmy).
5. Ukážka

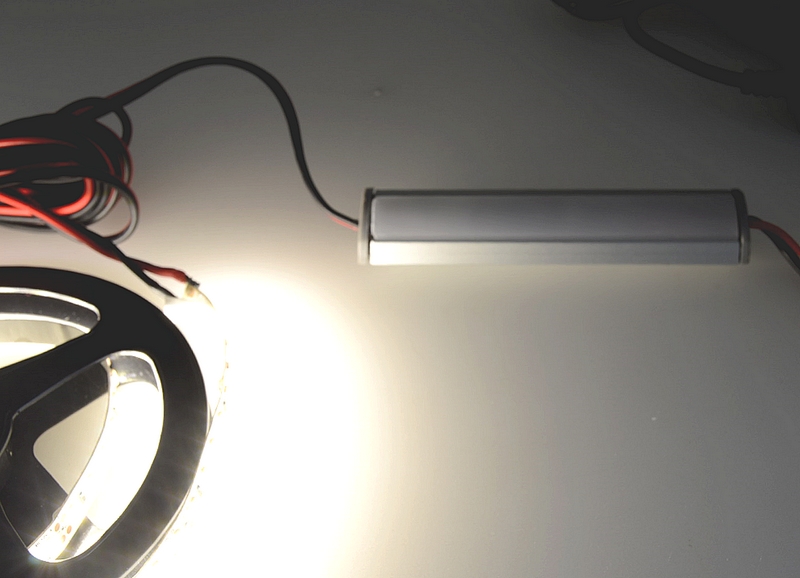

Po súmraku:
Možné problémy a riešenia
🔹 LED sa nezapína → Skontrolujte polaritu, napájanie a spoje.
🔹 Modul reaguje nestabilne → Upravte citlivosť senzora alebo ho presuňte na lepšie miesto.
🔹 Prehrievanie → Hliníková lišta by mala odvádzať teplo, najmä ak je LED pásik výkonnejší.
Záver
S týmto riešením získate plne automatické LED osvetlenie, ktoré sa riadi podľa denného svetla. Vďaka vode odolnej úprave vydrží aj vonkajšie podmienky. Ak chcete ešte viac automatizácie, môžete pridať časovač alebo medzi modul a LED pásik môžete vložiť WiFi ovládanie.
Máte otázky? Pýtajte sa v komentároch! 🚀
LedStar pVa 05/2025
