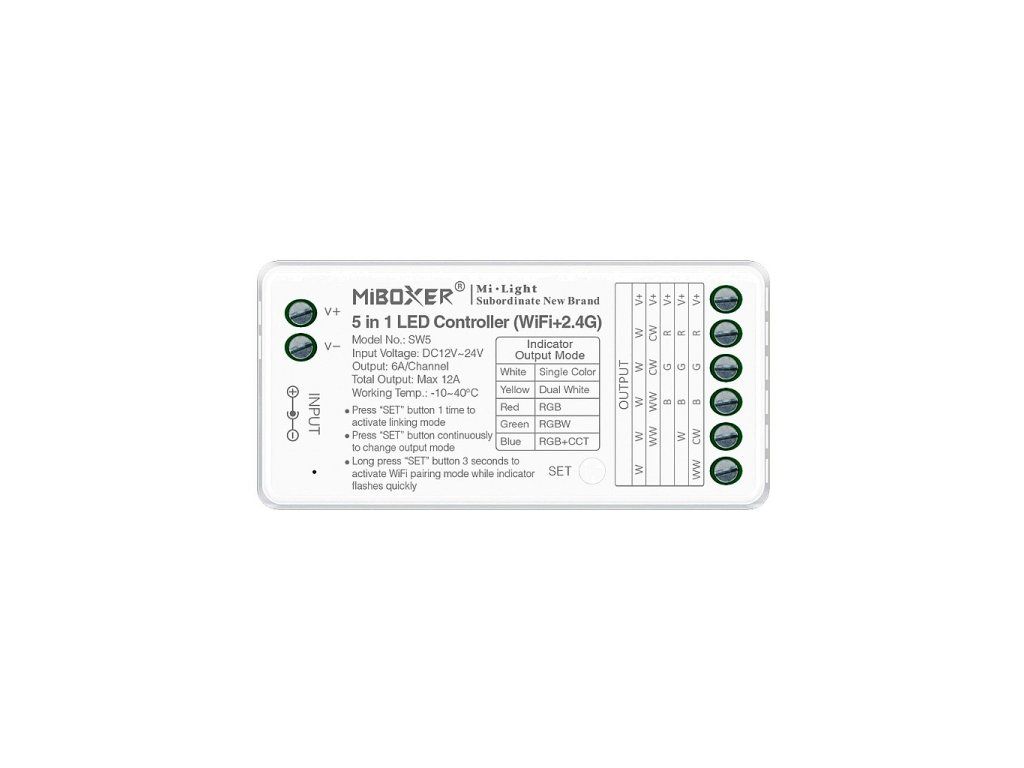

MiBoxer WiFi ovládač SW5, 5v1 pre jednofarebné, CCT duálne, RGB, RGBW a RGB+CCT LED pásiky, 12–24 V, max. 12 A
Kód: SW5Súvisiaci tovar
Podrobný popis
MiBoxer SW5 je inteligentný 5v1 LED ovládač, ktorý spája WiFi a 2,4 GHz RF technológiu v kompaktnom telese pre nástennú alebo skrytú montáž. Vďaka piatim výstupným kanálom dokáže obslúžiť prakticky všetky bežné typy LED pásikov: jednofarebné (MONO), duálne biele CCT, farebné RGB, RGBW aj RGB+CCT, pričom režim výstupu je možné zvoliť tlačidlom priamo na tele ovládača. Vstupné napätie DC 12–24 V a maximálny celkový výstupný prúd 12 A (6 A na kanál) umožňujú napájať aj dlhšie úseky LED pásikov – pri 24 V až do približne 288 W podľa typu použitého pásu.
Integrovaný WiFi modul umožňuje pripojenie ovládača priamo do siete bez nutnosti samostatnej brány; LED osvetlenie následne ovládaš cez Tuya Smart / kompatibilnú aplikáciu v smartfóne. SW5 podporuje aj hlasové ovládanie cez Amazon Alexa, Google Assistant a ďalších podporovaných asistentov, takže svetlá môžeš zapínať, vypínať, stmievať a meniť farby hlasom. Vďaka RF modulu 2,4 GHz je ovládač kompatibilný s širokou rodinou MiBoxer diaľkových ovládačov a nástenných panelov, ktoré môžeš ľubovoľne kombinovať v rámci jednej inštalácie; dosah bezdrôtového riadenia je približne 30 m v otvorenom priestore.

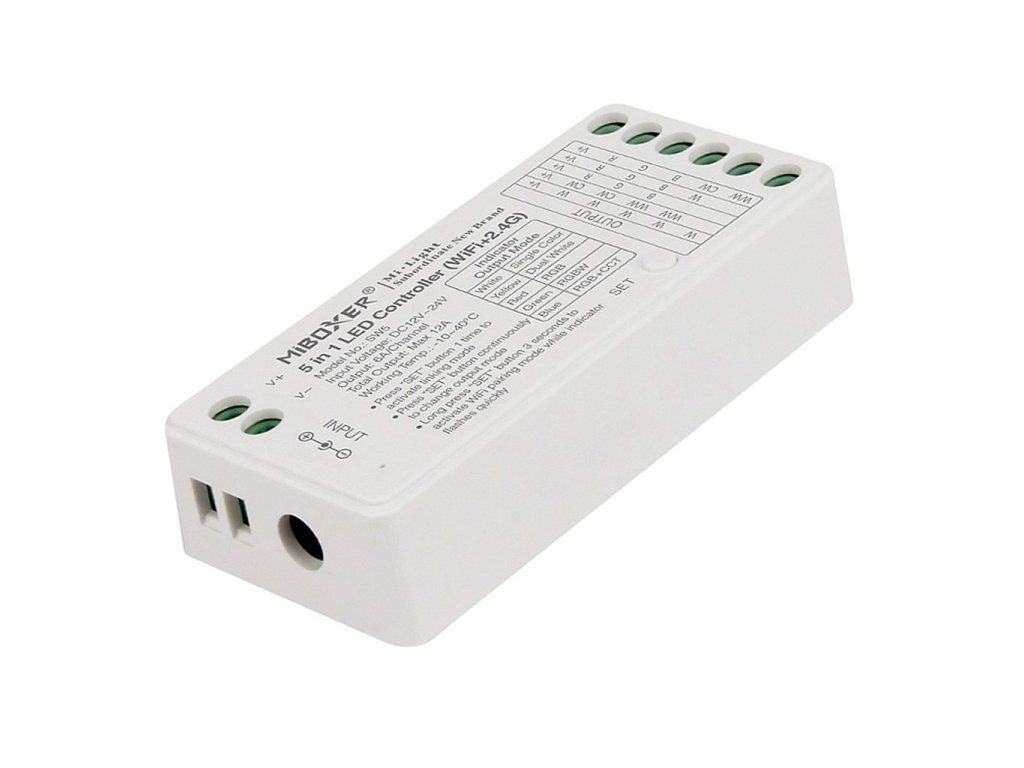

Dôležitou funkciou je repeater / auto-forwarding: každý SW5 dokáže prijatý signál z ovládača posunúť ďalej na susedné zariadenia v sieti, takže väčší počet ovládačov si vzájomne synchronizuje režimy aj pri väčších projektoch. Ovládač podporuje plynulé stmievanie jasu, nastavenie farebnej teploty CCT a miešanie RGB farieb, vrátane 16 miliónov farieb a viacerých dynamických efektov podľa použitej aplikácie alebo diaľkového ovládača. Kompaktná plastová krabička v bielej farbe s krytím IP20 je určená pre interiér a montáž do rozvádzačov, podhľadov alebo skríň; svorkovnice so skrutkami uľahčujú pripojenie zdroja aj LED pásikov.
Hlavné benefity
5v1 univerzálny ovládač – jeden modul pre MONO, CCT, RGB, RGBW aj RGB+CCT LED pásiky.
WiFi + 2,4 GHz RF – ovládanie cez mobilnú aplikáciu, diaľkové ovládače aj nástenné panely MiBoxer.
Podpora hlasových asistentov – integrácia s Amazon Alexa, Google Assistant a ďalšími službami Tuya Smart ekosystému.
Výstup až 12 A – 6 A na kanál, celkový výkon do cca 144–288 W pri 12–24 V (podľa pásika).
Repeater funkcia – automatické preposielanie signálu medzi ovládačmi, synchronizácia režimov v rámci väčších inštalácií.
Kompaktný tvar a IP20 – jednoduchá montáž do interiérových rozvodných krabíc, podhľadov či nábytku.
Tipy na montáž
Umiestnenie ovládača
SW5 montuj medzi napájací zdroj a LED pásiky, na suché a vetrané miesto (IP20).
Ideálne je uchytiť ho na nehorľavý povrch v rozvodnej skrinke, podhľade alebo skrini, aby bol prístupný k svorkám aj tlačidlu SET.
Správne zapojenie napájania
Použi stabilizovaný zdroj 12–24 V DC podľa napätia LED pásikov a dodrž polaritu (+ / –).
Celkový výkon pásikov nesmie prekročiť max. zaťaženie ovládača (12 A pri danom napätí); pri vyšších výkonoch rozdeľ inštaláciu na viac ovládačov.
Voľba režimu (5v1)
Pred pripojením pásikov nastav správny pracovný režim (MONO, CCT, RGB, RGBW, RGB+CCT) tlačidlom SET podľa návodu.
Po zmene režimu ovládač vždy krátko otestuj s krátkym úsekom pásika, či reagujú všetky kanály správne.

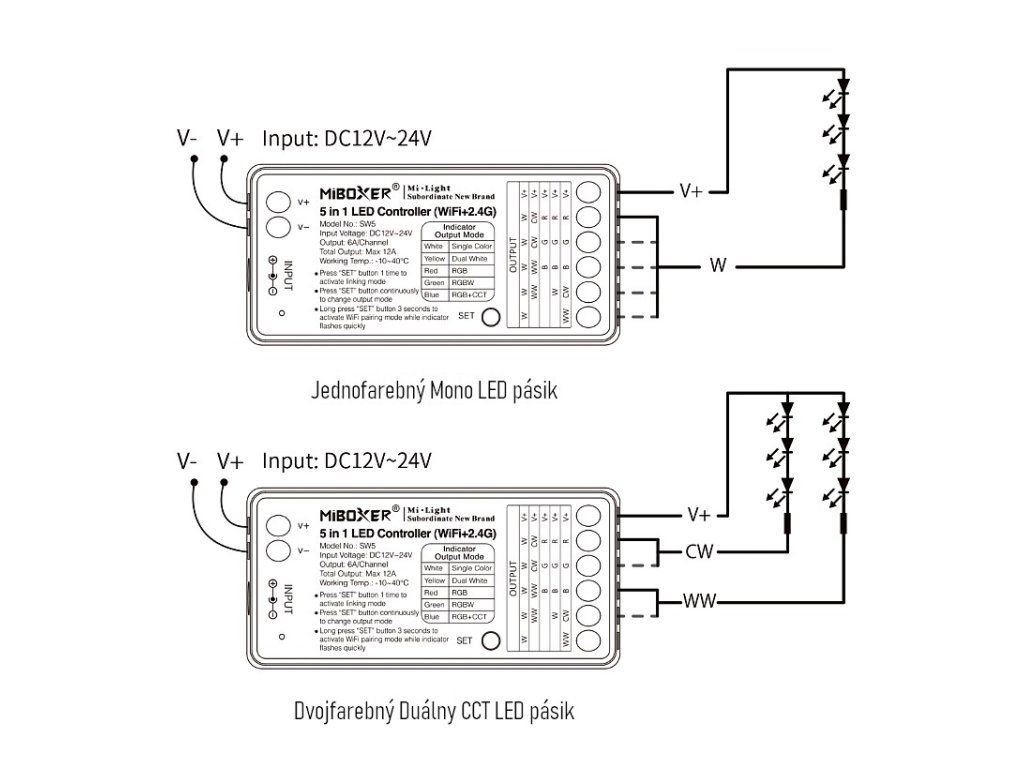

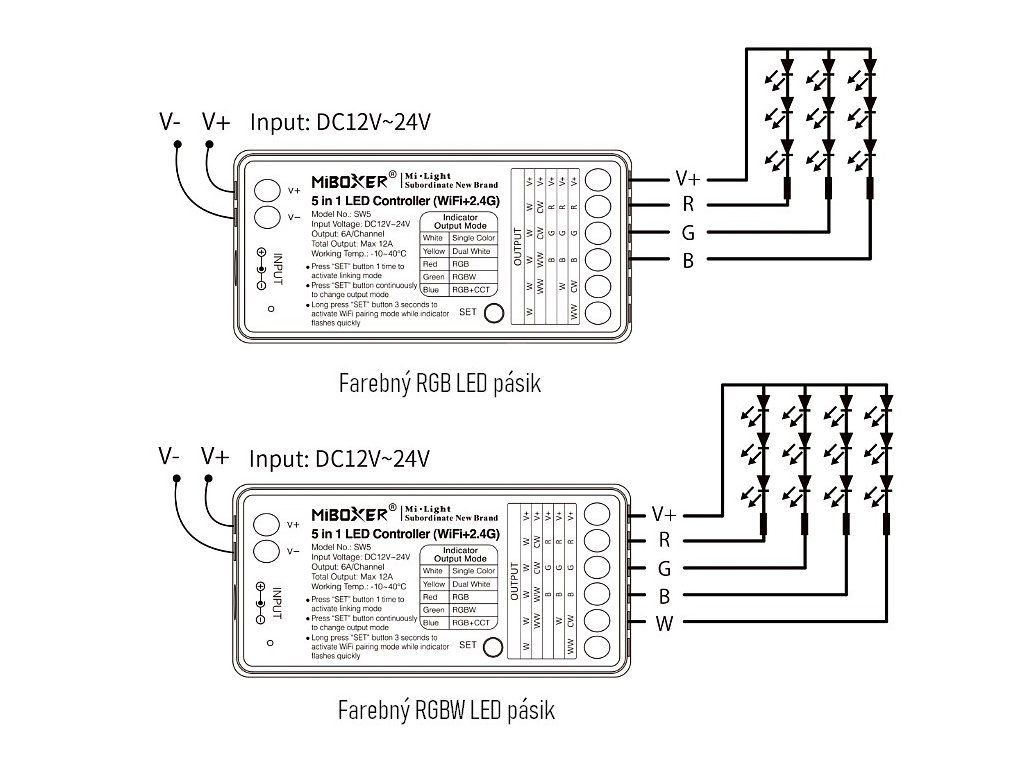

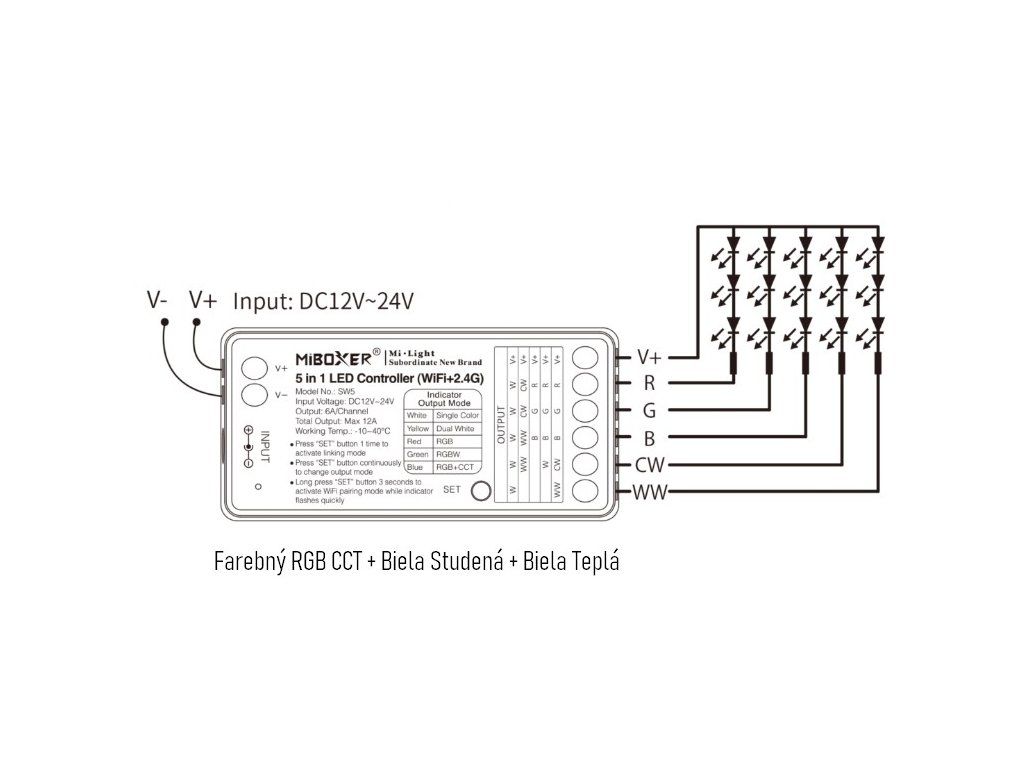

Zapojenie LED pásikov
Spoločný pól (zvyčajne +) pripoj na svorku V+, jednotlivé farby / vetvy na príslušné svorky R, G, B, W, WW/CW podľa typu pásika.
Pri dlhších líniách je vhodné napájať pásik z oboch strán alebo po sekciách, aby sa znížil úbytok napätia a rozdiely v jase.
Párovanie s diaľkovým ovládačom
Po privedení napätia na SW5 postupuj podľa postupu MiBoxer: do niekoľkých sekúnd od zapnutia stlač párovacie tlačidlo na diaľkovom ovládači (alebo zónu) predpísaný počet ráz, kým pásik 3× blikne – tým potvrdí úspešné spárovanie.
Pri väčších inštaláciách si jednotlivé zóny logicky rozdeľ (obývačka, kuchyňa, podhľad, TV stena), aby sa dali ovládať samostatne.

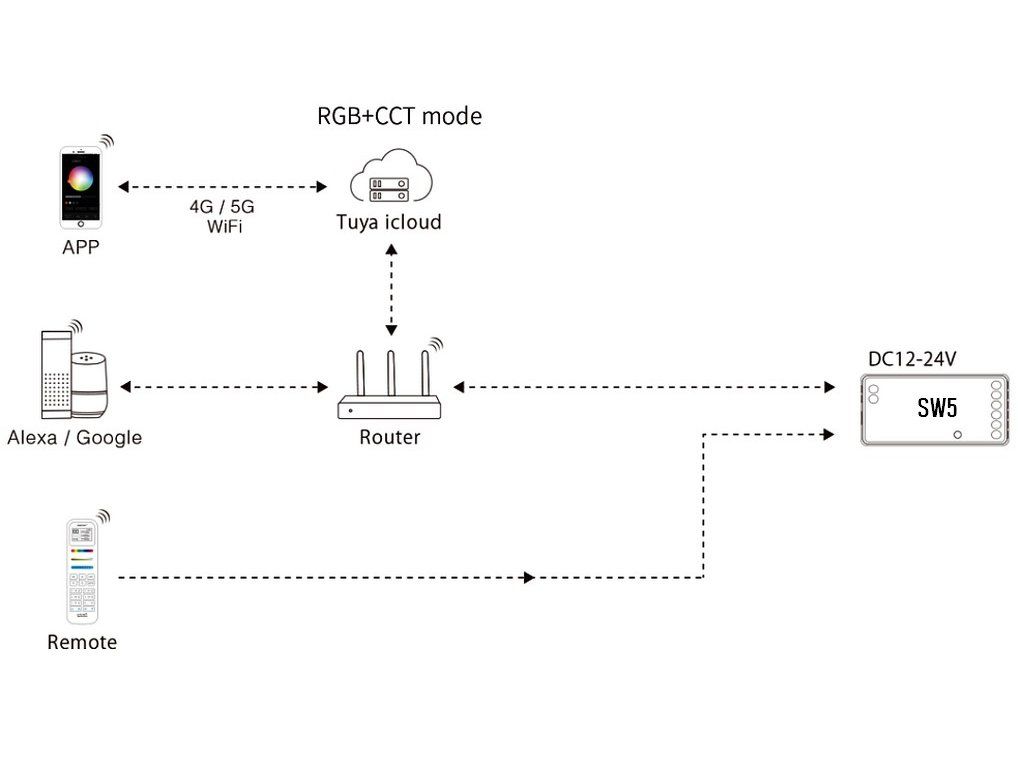

WiFi nastavenie a aplikácia
Ovládač najprv pridaj v aplikácii Tuya / MiBoxer podľa návodu výrobcu (režim párovania WiFi, blikajúca indikačná LED).
Po úspešnom pridaní si môžeš vytvárať scény, časovače a prepojenia s hlasovými asistentmi; odporúča sa použiť stabilnú 2,4 GHz WiFi sieť s dobrým signálom v mieste montáže.
Synchronizácia viacerých ovládačov
Pri viacerých SW5 v jednej inštalácii ich umiestni tak, aby sa navzájom „videli“ v RF dosahu – využiješ tak auto‑transmitting funkciu a všetky zóny budú reagovať synchronizovane.
Bezpečnosť a údržba
Vždy pracuj pri odpojenom napájaní, skontroluj pevné dotiahnutie všetkých svoriek a izoláciu vodičov.
Pri problémoch (blikajúci pásik, len jedna farba, slabý jas) najprv skontroluj režim ovládača, polaritu a prúdové zaťaženie; až potom hľadaj chybu v aplikácii alebo párovaní.
Ovládač je možné použiť na ovládanie cez internet alebo je k nemu možné pripojiť akekoľvek diaľkové ovládanie od MiLight či od Miboxer
Najčastejšie uplatnenie
Ovládanie LED pásikov v obývačkách a kuchyniach, stropné podhľady, nábytkové a dekoratívne osvetlenie.
Komplexné RGB/RGBW/RGB+CCT inštalácie v baroch, reštauráciách, hoteloch a showroomoch.
Projekty, kde je potrebné kombinovať rôzne typy LED pásikov v jednej aplikácii a ovládať ich centrálne cez appku alebo hlasom.
Dodatočné parametre
| Kategória: | LED Ovládače a stmievače |
|---|---|
| Záruka: | 5 rokov |
| Hmotnosť: | 0.1 kg |
| ? Certifikáty: | CE, RoHS |
| ? Frekvencia komunikácie: | 2,4GHz |
| Materiál: | Plast, kov |
| ? Max. menovitý prúd: | 6A/kanál, max. 12A |
| ? Max. povolené zaťaženie: | 12V/144W, 24V/288W |
| ? Prípustná teplota: | -20 až +60°C |
| Rozmery: | 124x38x23mm |
| ? Stupeň krytia, vode odolnosť: | IP20, interiérový |
| ? Typ komunikácie: | RF (Radio Frequency), WiFi |
| ? Pamäť nastavenia po vypnutí: | Áno |
| Záruka: | 5 rokov |
| ? Použitie pre LED pásiky typu: | RGB, RGBW, Biele, jednofarebné, CCT, RGB CCT |
| Podpora hlasových asistentov: | Tuya Smart, Alexa, Asistent Google |
| Dosah diaľkového ovládača: | <30m |
| Podpora farebnej hudby: | Áno |
| Nastavenie Farieb: | 16 miliónov farieb |
| Prepínanie medzi 5 výstupnými režimami: | Jedným tlačidlom (Biela / CCT Duálne / RGB / RGBW / RGB+CCT) |
| Podpora pre 48V LED pásiky: | Áno |
| Štandard Wi-Fi: | IEEE 802.11b/g/n 2,4 GHz |
| Protokol Bluetooth: | Bluetooth 4.2 (nízka spotreba energie) |
