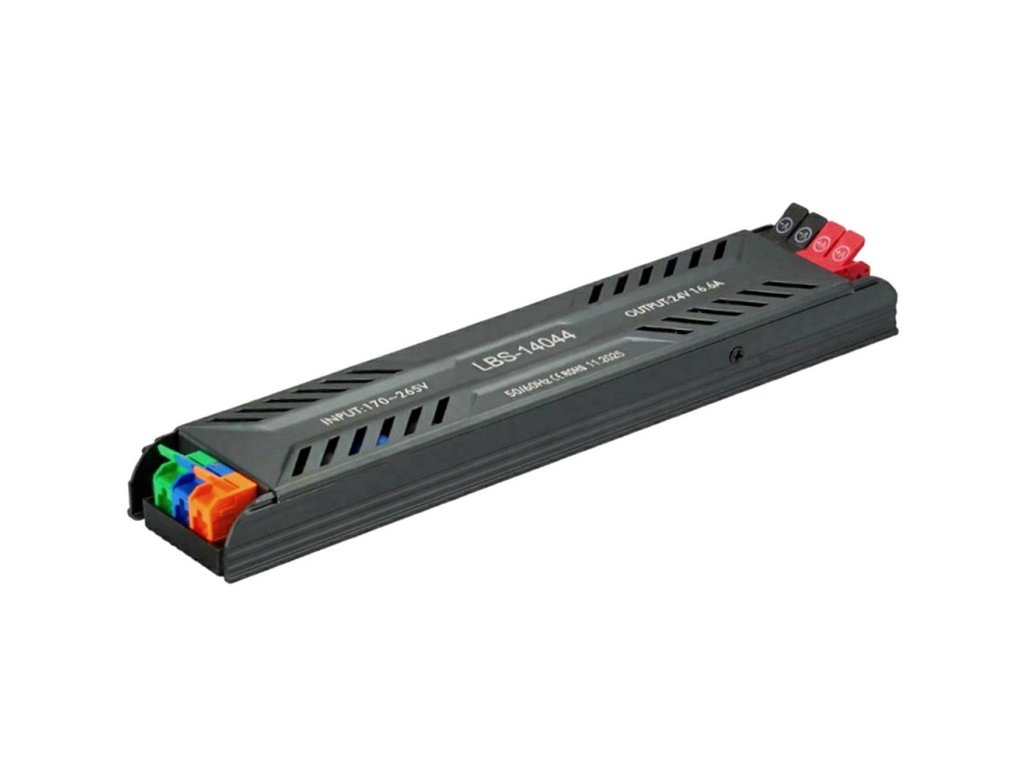

MComp kovový SLIM nábytkový LED zdroj 24V 400W rýchloupínacie svorky svorkovnicou

Podrobný popis

Zdroj PREMIUM 24V 400W Super Slim bol navrhnutý špeciálne pre náročné LED inštalácie, kde je požadovaný vysoký výkon a zároveň minimálna montážna výška. Kovová lištová obudova typu ULTRA SLIM má na výšku približne 23–27 mm, takže zdroj ľahko ukryjete do úzkych podhľadov, svetelných líšt, nábytkových soklov alebo vitrín, bez toho, aby rušil výsledný dizajn. Stabilizovaný výstup 24V DC s výkonom až 400 W a výstupným prúdom 16,6 A spoľahlivo napája dlhé LED pásy, moduly alebo panely, pričom zaručuje stabilné napätie a jas bez blikania.

Zdroj pracuje v širokom rozsahu vstupného napätia 170–265 V AC / 50–60 Hz, takže je vhodný pre väčšinu európskych inštalácií a odoláva bežným výkyvom v sieti. O bezpečnosť sa stará súbor ochranných obvodov: proti skratu, preťaženiu (hiccup mód s automatickým obnovením), prepätiu aj nadprúdu, vďaka čomu je zariadenie chránené pred poškodením a zároveň chráni aj pripojené LED pásy. Chladenie je riešené prirodzeným prúdením vzduchu cez perforovanú kovovú obudovu, bez ventilátora – zdroj preto pracuje ticho a je vhodný aj do obytných priestorov.

Veľkým praktickým plusom sú pružinové svorky s páčkou na vstupe aj výstupe, ktoré výrazne urýchľujú montáž a zaisťujú pevný kontakt vodičov bez skrutkovania. Zdroj je typu constant voltage (konštantné napätie 24V DC), stupeň krytia IP20 ho predurčuje na použitie v interiéri, vo vetraných priestoroch a rozvádzačoch. Vďaka nízkej hmotnosti a úzkemu profilu je ideálny pre zabudovanie do nábytku, sadrokartónových konštrukcií alebo do technických priestorov nad podhľadom. Certifikáty CE a RoHS potvrdzujú súlad s európskymi normami bezpečnosti a elektromagnetickej kompatibility.

 Kľúčové benefity

Ultra slim kovová lištová konštrukcia s výškou okolo 23–27 mm umožňuje montáž v úzkych priestoroch.

Vysoký výkon 400 W a prúd 16,6 A stačia aj na dlhé a výkonné 24 V LED pásy.

Pružinové svorky s páčkou uľahčujú rýchle a spoľahlivé pripojenie vstupných aj výstupných vodičov.

Rozsiahle ochrany (skrat, preťaženie, prepätie, nadprúd) zvyšujú bezpečnosť celej inštalácie.

Pasívne chladenie bez ventilátora – tichá prevádzka vhodná aj do rezidenčných a kancelárskych priestorov.

Prednosti

Stabilizované napätie 24V DC ±5% pre LED pásy, moduly, panely a ďalšie 24 V zariadenia.

Široký vstupný rozsah 170–265 V AC zabezpečuje spoľahlivú prevádzku aj pri kolísaní siete.

Kovová perforovaná konštrukcia IP20 s nízkou hmotnosťou okolo 150 g, vhodná na vnútorné použitie.

Vysoká účinnosť a spoľahlivosť v sérii PREMIUM, určená pre dlhodobú profesionálnu prevádzku.

Kompaktné rozmery približne 220–230 × 50–60 × 23–27 mm uľahčujú skrytie zdroja v interiéri.

 Kompatibilita, inštalačné tipy a príslušenstvo

Zvoľte suché, vetrané miesto v interiéri, kam sa zdroj pohodlne zmestí a kde bude mať okolo seba priestor na odvod tepla.

Pred zapojením odpojte sieť od napätia, pripojte vstupné vodiče 230 V AC (L, N, PE) do označených pružinových svoriek a skontrolujte pevnosť uchytenia.

Na výstupné svorky 24V DC pripojte LED pásy alebo iné 24 V zariadenia s dodržaním polarity (+/-) a skontrolujte celkový odber – nesmie presiahnuť 400 W / 16,6 A.

Po uzatvorení rozvodnej skrinky alebo lišty pripojte zdroj k sieti a otestujte stabilitu napätia a správnu funkciu osvetlenia.

Zdroj neinštalujte do uzavretých, neodvetraných objemov ani do miest s rizikom kontaktu s vlhkosťou – stupeň krytia IP20 je určený len pre suché vnútorné prostredie.

 Montážny plochý nábytkový zdroj so svorkovnicou pre priame pripojenie vodičov, trvácne oceľové prevedenie plášťa zdroja

Zabezpečenia

Ochrana proti prepätiu – chráni zdroj a pripojené LED pásy pri náhlych špičkách napätia v sieti.

Ochrana proti preťaženiu (hiccup, auto‑reset) – pri nadmernej záťaži zdroj opakovane vypína a zapína výstup, kým sa záťaž nevráti do bezpečného rozsahu.

Ochrana proti nadprúdu – obmedzí výstupný prúd tak, aby nepoškodil elektroniku ani vodiče.

Ochrana proti skratu – pri skratovaní výstupu okamžite vypne napájanie a po odstránení chyby sa automaticky obnoví.

Tepelná ochrana – pri nadmernom zahriatí zníži výkon alebo zdroj vypne, čím zabráni jeho poškodeniu.

 Vhodný pre všetky LED pásiky, neóny či iné 12V LED zdroje svetla.

  S ochrannými funkciami proti preťaženiu, skratu a s prepäťovou ochranou.

 Možné použitie aj pre LED pásiky kde chceme Ovládačmi meniť farby alebo jas.

 Efektívny spôsob výstupného napätia transformáciou impulzov vysokej frekvencie.

 Napájací zdroj a jeho pripojenie k LED pásiku, aj tento článok na našom Blogu
  Uplatnenie v praxi

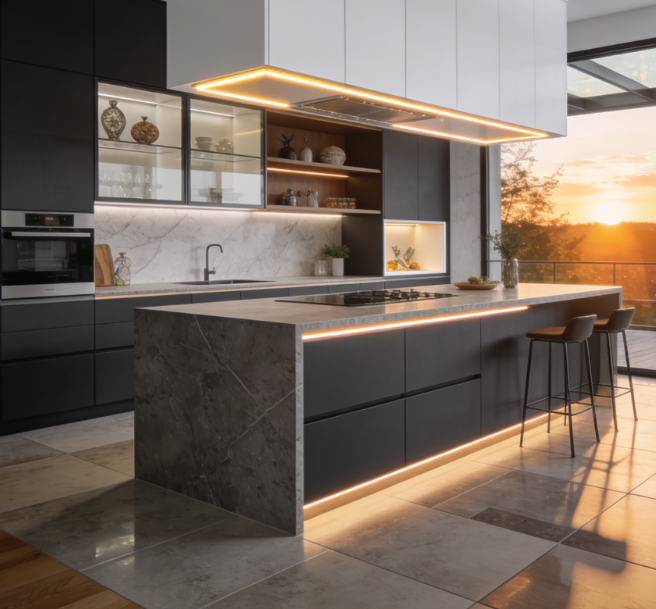

Napájanie dlhých 24 V LED pásov v interiérových projektoch – podhľady, svetelné lišty, nepriame osvetlenie, reklamné profily.

LED panely, moduly a lineárne svietidlá v kanceláriách, obchodných priestoroch a showrooomoch.

Napájanie 24 V zariadení ako sú low-voltage systémy v nábytku, vitríny, lištové systémy či jednoduché prvky automatizácie.

Technické inštalácie v rozvádzačoch a nad podhľadmi, kde je dôležitý vysoký výkon a veľmi úzka konštrukcia zdroja.
