LedStar L konektor pre COB 8mm široké LED pásiky, rohová spojka úzka

Podrobný popis

Univerzálny L-konektor v úzkom profile je určený na spojenie dvoch COB LED pásikov, šírka pásikov 10 mm. Výrazne uľahčuje vytváranie ostrých rohov, línií a LED nasvietení pod uhlom 90° v kuchynských linkách, stropných podhľadoch či vitrínach.

Mechanizmus push-in umožňuje beznástrojové spojenie – stačí vložiť koniec pásika, zasunúť a pritlačiť. Kontakty sú medené, antioxidačne upravené pre maximálnu spoľahlivosť a nízke prechodové odpory.

Konektor je odolný, všade tam kde nechceme spájkovanie. Celková dĺžka L spoja je minimalizovaná, výška len 3-4 mm, nehrozí vyčnievanie nad povrch alebo prekážanie difúzora.
Pre LED pásiky s napätím 12V aj 24V, prúdovo stabilné aj pri silnejších pásoch do 10A.

 súvislá línia svetla nebude prerušená ani v rohu, pásiky budú tesne pri sebe

  Podrobné parametre

Slúži k prepojeniu dvoch LED COB pásikov, vzájomné umiestnených v 90 stup. uhle. Jednoduché použitie. Konektor umožní spojiť pásiky bez potreby spájkovania.

Primárne určené pre pásik so šírkou 10mm. Je však možné použiť aj na 8mm COB pásiky.

Dĺžka jedného ramena: 20mm

Šírka: 12mm

Výška: 7mm

Kľúčové benefity

Rýchle a čisté vytvorenie pravého uhla bez spájkovania

Pevná mechanická aj elektrická spojka, opakovane rozoberateľná

Určené pre široké COB LED pásiky (šírka do 10 mm, IP20)

Minimalizuje tiene a medzery v LED líniách, ideálne pre dizajnové aplikácie

Jednoduchá montáž aj v stiesnených/profilových podmienkach

Konektor nie je možné kvôli rozmerom vložiť do vnútra všetkých hliníkových profilov. Pre tento prípad použite napr. spájkovací konektor, ktorý sa zmestí aj do úzkej hliníkovej lišty.

 Kompatibilita, príslušenstvo a inštalačné tipy

Kompatibilné s väčšinou 10 mm širokých COB LED pásikov (IP20)

Možné použitie v širších hliníkových lištách s difúzorom

Pri správnom zasunutí musí kontakt kompletný pásik obopínať, pásik je potrebné presne zarovnať

Ak nevychádza smer vodičov, otočte konektor (vstupy sú zrkadlovo použiteľné)

Ostré samorezné hroty vnútri konektora zabezpečia pevný trvácny spoj.

Postup je jednoduchý, vložíme LED pásik z jednej aj druhej strany do konektora a kliešťami zatlačíme mechanizmus v obidvoch ramenách.

   Príklady využitia

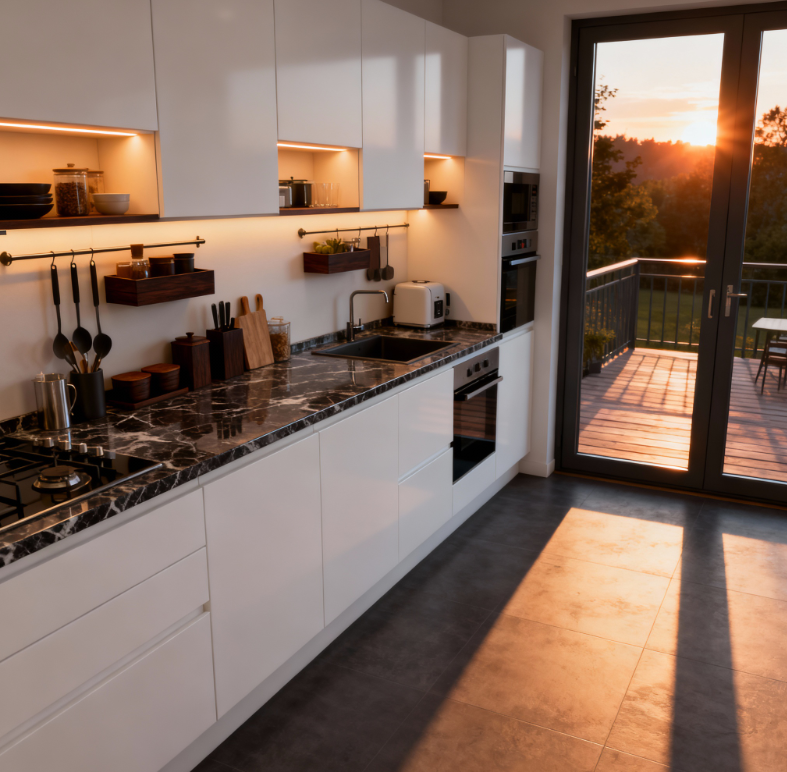

Pravouhlé linie v kuchynskom, stropnom a interiérovom nábytku

Podsvietenie stien, líšt, schodísk, vitrín, obchodný priestorov, kaviarní, barov

Diskrétna zmena smeru LED pásika bez prerušovania svetelnej línie

LED projekty hobby aj profi, kde je dôležitý každý detail a dizajn
