Tento článok je určený pre elektrikárov, montážnikov aj domácich kutilov, ktorí hľadajú elegantný spôsob, ako ovládať LED osvetlenie „klasickým“ nástenným tlačidlom, ale bez ťahania ďalších riadiacich káblov.
Na tento účel použijeme konkrétny produkt MiBoxer PUSH1-3 – bezdrôtový modul, ktorý sa montuje do inštalačnej krabice za tlačidlový vypínač na 230 V a následne cez 2,4 GHz ovláda MiBoxer prijímače a LED ovládače umiestnené pri svietidlách alebo LED pásoch.
1, V prvej časti sa oboznámime s princípom fungovania PUSH1-3, jeho zapojením v krabici, logikou zón (S1, S2, S3) a výhodami bezdrôtového riešenia pri rekonštrukciách aj novostavbách. Druhá časť článku potom ukáže konkrétny praktický príklad použitia s jednofarebným LED pásom a ovládačom MiBoxer FUT036 – od zapojenia zdroja a LED pásu, cez spárovanie s PUSH1-3 až po reálny scenár, ako takýto set funguje napríklad pod kuchynskou linkou.
MiBoxer PUSH1-3 je v podstate bezdrôtový vypínač, ktorý sa napája na 230 V a ďalej komunikuje rádiovo (2,4 GHz) s MiBoxer 2.4G prijímačmi a zdrojmi, takže do LED okruhu sa priamo nezapája žiadnym výstupom. Funguje ako medzičlánok medzi klasickým nástenným tlačidlom a MiBoxer systémom – vyzerá a správa sa „ako normálny vypínač“, ale ovláda LED osvetlenie bez potreby ťahania riadiacich vodičov od vypínača k svetlám.
Ako funguje MiBoxer PUSH1-3

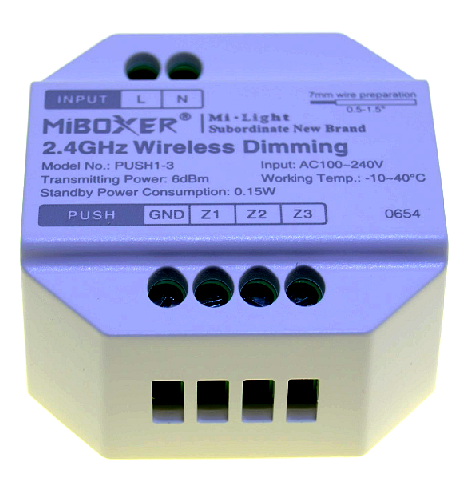

MiBoxer PUSH1-3 sa napája z AC 100–240 V a montuje sa do klasickej inštalačnej krabice pod nástenné tlačidlo (ideálne do hlbšej krabice s hĺbkou min. 50 mm kvôli priestoru). Na jeho svorky sa privedie fáza L a nulový vodič N zo sieťového rozvodu, podobne ako pri bežnom vypínači.
Na svorky S1, S2, S3 a GND sa pripojí bežný bezpotenciálový impulzný/push tlačidlový vypínač – buď jedno tlačidlo (jedna zóna), alebo trojtlačidlový modul, kde každé tlačidlo ovláda jednu samostatnú zónu. Tlačidlo 1 sa zapojí medzi S1 a GND, tlačidlo 2 medzi S2 a GND a tlačidlo 3 medzi S3 a GND.
Samotný PUSH1-3 nemá žiadny výkonový výstup pre LED pás či svietidlo. Po stlačení tlačidla generuje bezdrôtový signál na frekvencii 2,4 GHz, ktorému rozumejú MiBoxer 2.4G prijímače, ovládače a niektoré svietidlá. Tie sa nachádzajú pri LED páse alebo pri svietidle a starajú sa o spínanie a stmievanie. V praxi to znamená, že PUSH1-3 ovláda ON/OFF a jas svetiel len cez rádiovú komunikáciu, nie cez priamy elektrický výstup.
Veľkou výhodou je, že na stene stačí mať klasickú kabeláž 230 V k vypínaču a v mieste osvetlenia sa použije MiBoxer ovládač, ktorý je napájaný priamo zo siete alebo z DC zdroja. Medzi vypínačom (PUSH1-3) a ovládačom pri svetle nie sú žiadne riadiace vodiče, iba bezdrôtové spojenie. To výrazne uľahčuje rekonstrukcie aj nové inštalácie, kde sa nechce alebo nedá ťahať ďalšia kabeláž.

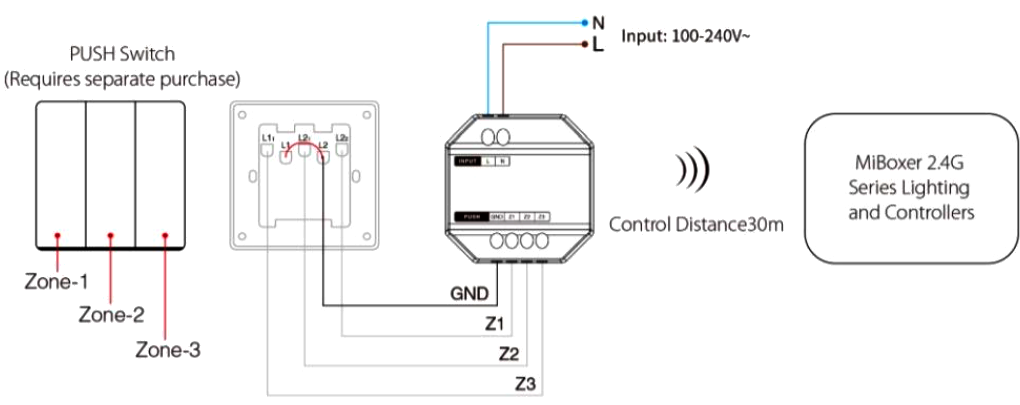

Názorná schéme zapojenia PUSH1-3 (uvedené producentom pri popise produktu) :
Textový príklad zapojenia PUSH1-3 so všeobecným MiBoxer ovládačom

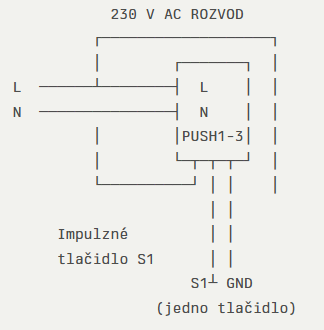

Na strane 230 V rozvodu je fáza L a nulový vodič N privedená do svorkovnice, z ktorej sa následne odbočuje na PUSH1-3 aj na MiBoxer ovládač/driver. Fáza L ide zo svorkovnice na vstup L PUSH1-3 a zároveň na vstup L daného MiBoxer ovládača. Nulák N ide zo svorkovnice na vstup N PUSH1-3 a zároveň na N ovládača.
V krabici pod vypínačom je umiestnený modul PUSH1-3 a trojtlačidlový impulzný vypínač. Jednotlivé kontakty tlačidla sa káblujú na svorky S1, S2 a S3, pričom spoločný pól tlačidiel ide na GND na tele PUSH1-3. Po stlačení tlačidla tak modul zistí impulz a odošle rádiový príkaz k spárovaným zariadeniam.
V podhľade, skrinke alebo rozvádzači pri LED páse sa nachádza MiBoxer 2.4G LED ovládač, ktorý je napájaný z 230 V (alebo z DC zdroja, podľa typu). Z jeho výstupu ide DC napätie do LED pásu, prípadne sa pripája priamo na svietidlo. Ovládač prijíma bezdrôtové signály z PUSH1-3 a podľa nich svetlo zapína, vypína a stmieva.
Výsledný efekt pre používateľa je, že má na stene „obyčajný“ tlačidlový vypínač, ale v skutočnosti ovláda viac MiBoxer driverov a zón – napríklad samostatne LED pás pod kuchynskou linkou, LED podhľad v obývačke a dekoratívny pás v poličkách. Nie je potrebné viesť samostatné vodiče z vypínača k jednotlivým svetlám, všetko rieši bezdrôtová komunikácia.
Konkrétny príklad: PUSH1-3 + FUT036 + jednofarebný LED pás
V konkrétnej inštalácii s jednofarebným LED pásom na 12 alebo 24 V sa často používa dvojica MiBoxer PUSH1-3 (bezdrôtový nástenný „vypínač“) a MiBoxer FUT036 (jednofarebný 2.4G LED dimmer). PUSH1-3 ostáva na strane 230 V v krabici pod vypínačom, zatiaľ čo FUT036 je pri LED páse na strane nízkeho napätia.

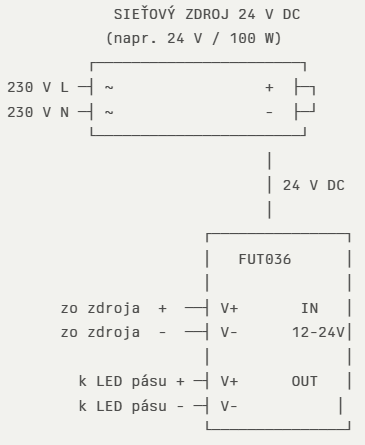

Na vstup FUT036 sa privedie DC 12–24 V z constant voltage zdroja – napríklad zdroj 24 V/100 W, ak ide o výkonný pás. Plusový výstup zdroja sa pripojí na svorku V+ (IN) na FUT036 a mínusový výstup zdroja na svorku V− (IN). FUT036 tak dostane stabilné napájanie a je pripravený napájať LED pás.
Na výstup FUT036 sa pripojí jednofarebný LED pás: plus na svorku V+ (OUT) a mínus na svorku V− (OUT). FUT036 pracuje ako PWM stmievač pre constant voltage systém, takže pás môže plynule stmievať aj zapínať/vypínať. Zapojenie je určené pre jednofarebný (mono) LED pás s common anode zapojením.
PUSH1-3 s FUT036 nie sú vôbec prepojené žiadnymi vodičmi. PUSH1-3 posiela bezdrôtové povely cez 2,4 GHz, ktoré FUT036 prijíma ako bežný MiBoxer ovládač. Vďaka tomu môže byť FUT036 schovaný v skrinke, v podhľade či v rozvádzači pri zdroji a páse, pričom ovládanie zostáva pohodlne na stene.
Párovanie PUSH1-3 s FUT036 (linking)
Pred samotným párovaním musí byť FUT036 pod napätím – zdroj je zapnutý a LED pás svieti, aby bolo vidieť reakciu. Zároveň musí byť pod napätím aj PUSH1-3, teda pripojený na 230 V v krabici.
Na PUSH1-3 sa zvolí konkrétna zóna, cez ktorú sa má FUT036 ovládať – napríklad tlačidlo pripojené na svorku S1. Do niekoľkých sekúnd od zapnutia FUT036 (typicky do 3 s) sa na PUSH1-3 krátko stlačí tlačidlo SET trikrát po sebe. Pri správnom načasovaní LED pás pripojený na FUT036 trikrát pomaly blikne, čo znamená, že párovanie bolo úspešné a ovládač je priradený k danej zóne.
Po spárovaní funguje ovládanie intuitívne. Krátky stisk tlačidla zvolenej zóny (napríklad S1) slúži na zapnutie a vypnutie LED pásu. Dlhý stisk tlačidla potom spúšťa plynulé stmievanie FUT036 v rozsahu približne 1–100%, pričom pri uvoľnení sa aktuálna úroveň jasu uloží ako posledné nastavenie. Takto sa dá svetlo nielen spínať, ale aj komfortne regulovať bez potreby klasických nástenných stmievačov..
Praktický scenár: ovládanie zón MiBoxer C1 + PUSH1-3 + FUT036

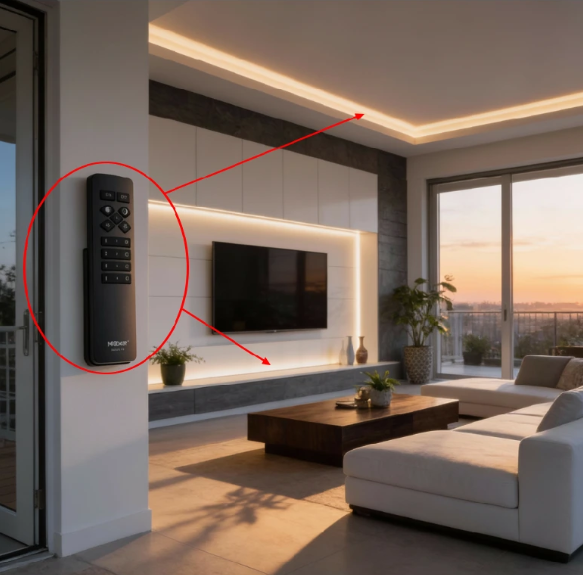

V praxi sa často kombinuje „klasické“ nástenné tlačidlo (PUSH1-3) s diaľkovým ovládačom MiBoxer C1, aby bolo možné ten istý LED okruh ovládať zo steny aj z ruky. MiBoxer C1 je 4-zónový diaľkový ovládač pre MONO/CCT LED, ktorý komunikuje tiež na 2,4 GHz a vie ovládať tie isté prijímače ako PUSH1-3 – napríklad FUT036 pri jednofarebnom LED páse.
V tomto scenári ostáva zapojenie PUSH1-3 a FUT036 rovnaké: PUSH1-3 je v krabici na 230 V, ovláda jednofarebný LED pás cez FUT036 bezdrôtovo. Navyše sa do systému pridá MiBoxer C1, ktorý sa spáruje s tým istým FUT036 do rovnakej zóny. Výsledkom je, že pás pod kuchynskou linkou (alebo v inej zóne) môže používateľ ovládať:
-
tlačidlovým vypínačom na stene (PUSH1-3),
-
aj diaľkovým ovládačom C1 z obývačky, gauča alebo inej miestnosti.
Párovanie C1 s FUT036 v rovnakom okruhu
Keďže FUT036 podporuje viac ovládacích prvkov súčasne, je možné ho prihlásiť do jednej zóny na MiBoxer C1 a zároveň nechať spárovaný s PUSH1-3. Postup je podobný ako pri PUSH1-3: FUT036 sa uvedie do napájania, zvolí sa príslušná zóna na ovládači C1 a v definovanom čase (typicky do niekoľkých sekúnd od zapnutia) sa vykoná párovacia sekvencia. LED pás krátko zabliká, čím potvrdí úspešné spárovanie.
Od tejto chvíle FUT036 reaguje na povely z PUSH1-3 aj z C1. Tým sa otvára možnosť kombinovať „technické“ nástenné ovládanie (pri vstupe do miestnosti) s pohodlným diaľkovým ovládaním z inej časti priestoru. Hodí sa to napríklad v obývačke a kuchyni, kde sa svetlá často používajú v rôznych scénach cez deň a večer.
Reálny príklad: kuchyňa + obývačka
Predstavme si kuchyňu prepojenú s obývačkou:
-
LED pás pod kuchynskou linkou je pripojený na FUT036 a zdroj 24 V, ako v predchádzajúcom príklade.
-
Na stene pri vstupe do kuchyne je trojtlačidlový vypínač s PUSH1-3; jedno tlačidlo ovláda linku (FUT036), ďalšie dve môžu ovládať podhľad alebo iné pásy.
-
V obývačke leží diaľkový ovládač MiBoxer C1, kde je pás pod linkou zaradený napríklad do zóny 1.
Používateľ, ktorý vstupuje do kuchyne, si pás rozsvieti „klasickým“ tlačidlom na stene. Keď si však večer sadne na gauč, môže si intenzitu svetla pod linkou doladiť alebo pás vypnúť/zapnúť priamo z ovládača C1, bez toho, aby musel vstať a ísť k vypínaču. Rovnako si na ďalších zónach C1 vie priradiť podhľad v obývačke či iné časti osvetlenia, všetko v jednom ovládači.
Takýto scenár ukazuje silu MiBoxer ekosystému: jeden LED driver (FUT036) môže naraz počúvať príkazy z PUSH1-3, MiBoxer C1, prípadne aj z iných MiBoxer ovládačov či brán, a celý systém pritom zostáva káblovo veľmi jednoduchý – 230 V k vypínaču, 230 V (alebo DC) k driveru a zvyšok rieši bezdrôtová komunikácia.
LedStar pVa 8.1.2026
