Modul pre postupný nábeh LED pásika

Modul pre plynulý nábeh svetla – ideálne riešenie pre jemné a bezpečné osvetlenie

Pri niektorých typoch osvetlenia nie je žiaduce, aby sa svetlo po zapnutí okamžite rozsvietilo na plnú intenzitu. Pre takéto prípady je ideálnym riešením modul s plynulým nábehom svetla, ktorý zabezpečí postupné rozsvietenie LED pásika alebo svietidla.

Kde sa modul najčastejšie používa?

Tento modul je obľúbený najmä pri nočnom osvetlení, kde ostré svetlo môže pôsobiť rušivo:

• detské izby

• spálne

• chodby a schodiská

• kúpeľne a toalety

Použitím modulu dosiahnete jemný a príjemný svetelný efekt bez náhleho osvetlenia, ktoré by mohlo spôsobiť diskomfort.

Technické parametre modulu SPL01

• Určený pre jednofarebné LED pásiky alebo svietidlá s celkovým príkonom do 36W

• Pripojenie:

  • Napájacie napätie sa privádza na vstup "IN"

  • Ovládané svetlo sa pripája na výstup "OUT"

• Programovanie:

  • Maximálny jas (intenzita osvetlenia)

  • Čas plynulého nábehu svetla od 0,8 sekundy do 8 sekúnd

  • Jednoduché nastavenie pomocou mikrospínača (mikrotlačidla)

Ako to funguje?

Po zapnutí napájania sa LED pásik alebo svietidlo postupne rozsvieti na zvolenú intenzitu počas nastavenej doby. Tento efekt pôsobí prirodzene, komfortne a zároveň chráni oči pred náhlym svetelným šokom.

🎥 Na videoukážke si môžete pozrieť:

• Efekt postupného rozsvietenia LED pásika

• Nastavovanie modulu pomocou mikrotlačidla

Technické parametre modulu pre plynulý nábeh svetla

✅ Podporovaný typ LED pásika: jednofarebný
✅ Spôsob obsluhy: dotykom (pomocou napájania – nie manuálnym spínačom)
✅ Doba postupného rozsvietenia: 0,5 až 8 sekúnd
✅ Nastavenie doby rozsvietenia: áno, programovateľné pomocou mikrospínača
✅ Vstupné napätie: 12V DC (tolerancia +3V / -2V)
✅ Maximálny výkon: 36W
✅ Maximálne prúdové zaťaženie: 3A
✅ Spôsob pripojenia: spájkovaním
✅ Stupeň krytia: IP20 (určené na použitie v interiéri)
✅ Rozmery modulu (D × Š): 20 × 10 mm

Spôsob inštalácie a vhodnosť pre profily

Modul má šírku 10 mm, čo zodpovedá štandardnej šírke LED pásikov, a je teda kompatibilný so všetkými hliníkovými profilmi s vnútornou šírkou od 10 mm. Vďaka kompaktným rozmerom (dĺžka iba 20 mm) nenaruší vizuálnu súvislosť osvetlenia vo vnútri profilu.

Modul jednoducho vložíte medzi napájací zdroj a LED pásik – pripojenie sa realizuje pomocou spájkovania na vývody „IN“ (vstup) a „OUT“ (výstup).

Postup programovania doby nábehu

1. Pripojte modul medzi napájací zdroj a LED pásik.

2. Zapnite napájanie.

3. Stlačte mikrotlačidlo na module – každým stlačením sa zvyšuje dĺžka nábehu svetla.

4. Pozorujte efekt rozsvietenia – podľa potreby zopakujte stlačenie, až kým nedosiahnete želanú dobu.

5. Po 8 stlačeniach sa nastavenie vráti na najkratšiu dobu (0,5 s) – cyklus sa opakuje.

🛠️ Modul je ideálnym doplnkom pre jemné a plynulé rozsvietenie LED pásikov najmä v nočných, relaxačných alebo citlivých zónach interiéru.

Nastavenie modulu pre plynulý nábeh LED pásika

Modul umožňuje dve samostatné nastavenia – maximálny jas a čas nábehu. Obidve funkcie si môžete prispôsobiť podľa vašich potrieb.

1. Nastavenie maximálneho jasu LED pásika

• Na už zapojenom a pod napätím pripojenom module stlačte a podržte mikrotlačidlo.

• Modul začne plynule meniť jas LED pásika.

• V momente, keď pustíte tlačidlo, modul si zapamätá aktuálny jas ako maximálny.

2. Nastavenie doby postupného rozsvietenia

• Pred privedením napájania stlačte a podržte tlačidlo na module.

• Potom zapnite napájanie (napr. zapojením adaptéru).

• LED dióda na module začne blikať a od tejto chvíle sa počítajú sekundy nábehu.

• Po uvoľnení tlačidla sa zapamätá aktuálna dĺžka nábehu (max. 8 sekúnd).

• Pri ďalšom zapnutí bude pásik plynulo rozsvietený od nuly po maximálny nastavený jas.

Poznámka: Modul môže mať vo výrobe prednastavené hodnoty, ktoré sa líšia. Odporúčame preto vykonať vlastné nastavenie, ktoré bude vyhovovať konkrétnemu použitiu.

Príklady použitia – kde modul využijete najlepšie?

🛏️ Nočné osvetlenie v spálni

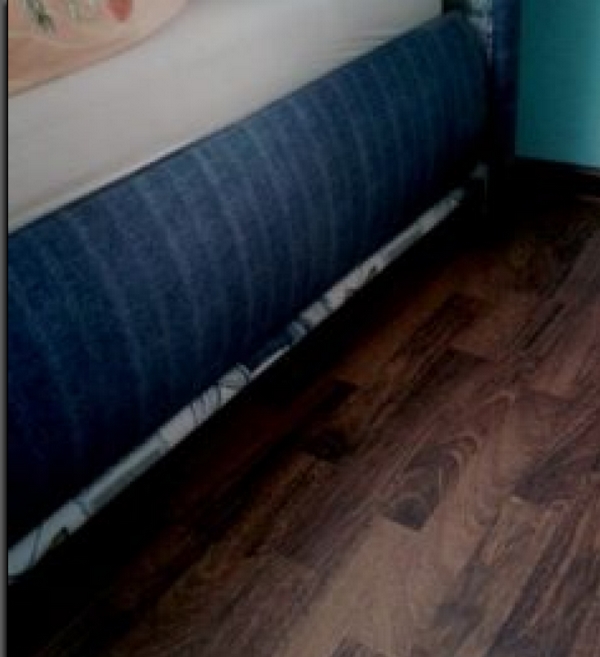

Nalepte LED pásik pod rám postele – ten sa automaticky rozsvieti pri zaznamenaní pohybu, napr. keď vstanete. Vďaka modulu sa svetlo nerozsvieti náhle, ale plynulo, čím nenaruší váš nočný komfort.

🚶‍♂️ Chodba alebo toaleta
Pásik sa rozsvieti jemne, aby neoslepil pri prechode v noci. Ideálne riešenie napríklad pre deti alebo seniorov.

🛁 Kúpeľňa
Jemné podsvietenie zrkadla alebo podlahy pre tlmené osvetlenie v noci bez nutnosti zapínať hlavné svetlo.

💡 V každom z týchto prípadov môžete použiť hotové sady s pohybovým senzorom, ktoré doplníte o modul pre plynulý nábeh. Nájdete ich v kategórii „LED sady s pohybovým senzorom“.

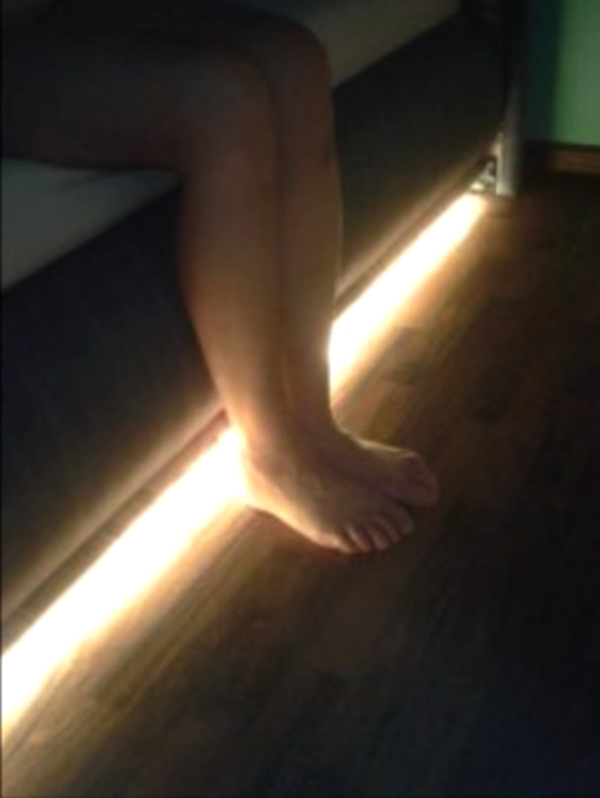

Pri položení nôh na podlahu sa potom automatický postupne a plynulo rozsvieti LED pásik :

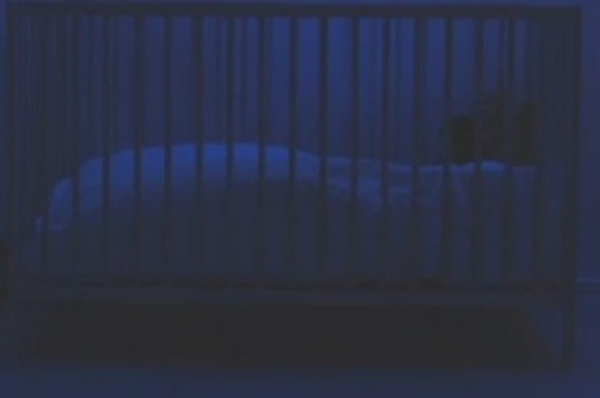

Použitie modulu pri nočnom osvetlení detskej postieľky

LED pásik s pohybovým senzorom je nalepený na spodnej strane postieľky. Pri zaznamenaní pohybu (napr. keď sa rodič priblíži, na pohyb dieťaťa nereaguje) sa osvetlenie automaticky zapne.

Aby sa svetlo nerozsvietilo náhle a nevyrušilo spiace dieťa, do zostavy je vložený modul pre plynulý nábeh. Ten zabezpečí jemné, pozvoľné rozsvietenie LED pásika počas niekoľkých sekúnd.

Týmto riešením dosiahnete:

• 💤 Minimálne narušenie spánku – svetlo sa rozsvieti pozvoľna, bez prudkého záblesku

• 👶 Maximálnu bezpečnosť – systém funguje na 12V, bez rizika úrazu

• 🎯 Presné ovládanie – modul umožňuje nastaviť dĺžku nábehu aj maximálny jas

Montáž je jednoduchá: LED pásik nalepíte pomocou 3M pásky, senzor pripevníte na bočnicu alebo rám postele a všetky komponenty zapojíte do napájania cez priložený zdroj.

Postupné rozsvietenie LED pásika pri detskej postieľke

Po príchode do miestnosti, alebo až po priblížení sa osoby k postieľke (v závislosti od nastavenia pohybového senzora), dôjde k jemnému a postupnému rozsvieteniu LED pásika. Tento nábeh svetla nenaruší pokojné prostredie, neprebudí dieťa a zároveň poskytne dostatočné svetlo pre rodiča.

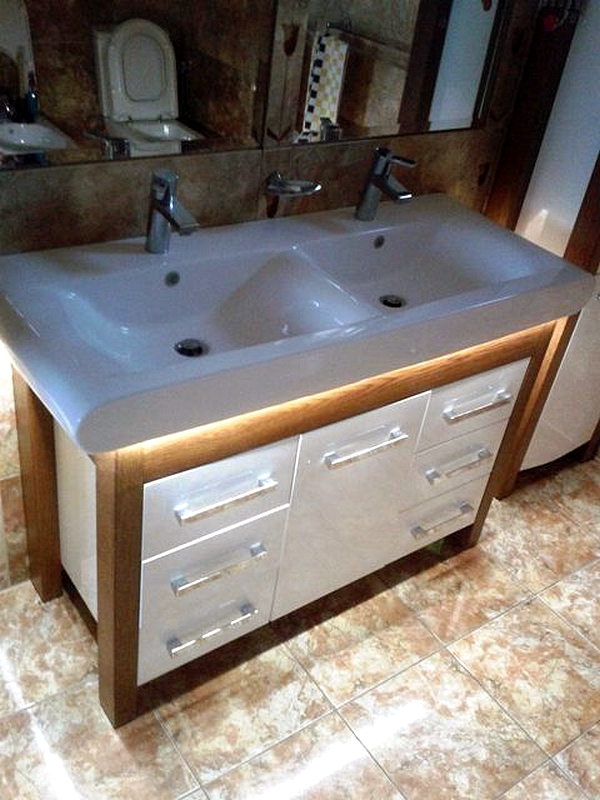

Použitie modulu pre plynulé nočné osvetlenie v kúpeľni, na chodbe alebo toalete

V nočných hodinách môže byť náhly intenzívny lúč svetla nepríjemný a rušivý. Práve preto je postupné a jemné rozsvietenie LED osvetlenia ideálnym riešením pre kúpeľne, chodby či toalety.

LED pásik môžete jednoducho nalepiť:

• po obvode kúpeľňových skriniek,

• na spodnú stranu umývadla,

• pozdĺž soklov kuchynských liniek či

• popri stene alebo podlahe chodby.

Po zapnutí pomocou pohybového senzora sa osvetlenie plynulo rozjasní vopred nastavenom čase (0,5 – 8 sekúnd). Vďaka tomu:

• nedochádza k oslepeniu očí po prebudení,

• svetlo je dostatočné na orientáciu,

• a zároveň nenarúša nočnú atmosféru domácnosti.

Rovnako ako pri použití pri posteli či postieľke, modul SPL01 je diskrétny, kompaktný a vhodný na montáž priamo do hliníkových líšt s LED pásikmi.

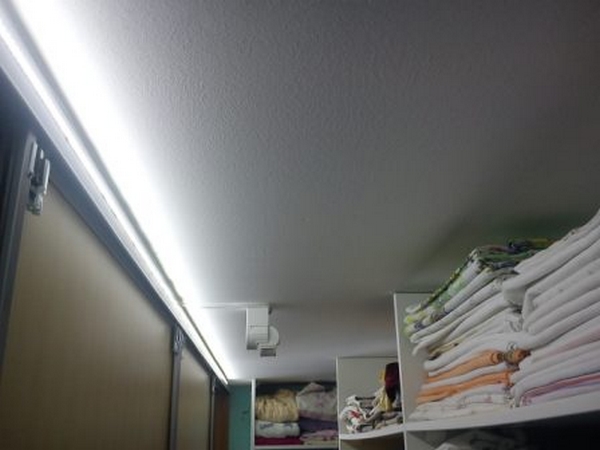

Použitie modulu pri osvetlení vstavanej skrine, roll door alebo iných úložných priestorov

Ďalším skvelým spôsobom využitia modulu pre plynulý nábeh svetla je osvetlenie úložných priestorov, ako sú:

• roll door posuvné skrine,

• vstavané šatníky,

• komody a zásuvkové skrinky,

• technické miestnosti a špajze.

LED pásik môže byť nalepený napríklad:

• pozdĺž vnútorných bočníc skrine,

• na vrchnej lište pre osvetlenie celého priestoru,

• alebo priamo v hornej časti dverí.

Vďaka modulu SPL01 sa po otvorení dverí – pomocou dverového spínača alebo pohybového čidla – osvetlenie nerozsvieti naraz, ale jemne a plynulo sa rozjasní.

Tento efekt pôsobí:

• luxusne a moderne,

• šetrí zrak najmä ráno alebo večer,

• znižuje nárazový odber prúdu (vhodné aj pri napájaní z batérií alebo menších adaptérov).

Kombináciou pohybového čidla a modulu pre plynulý rozbeh získate osvetlenie, ktoré nielen dobre vyzerá, ale zároveň zvyšuje komfort každodenného používania.

Záver

Na všetky uvedené príklady použitia – či už ide o osvetlenie pod posteľou, detskej postieľky, kúpeľňovej skrinky alebo vstavanej skrine – môžete s výhodou použiť niektorú z našich hotových sád s pohybovým senzorom, dostupných v dĺžkach od 1 do 10 metrov.

Tieto sady už obsahujú:

• vhodný LED pásik,

• pohybové čidlo s automatickým spínaním,

• napájací zdroj,

• a môžu byť dopredu zapojené aj s odulom pre jemný plynulý nábeh svetla.

Vďaka tomu je celá inštalácia rýchla, jednoduchá a bez potreby spájkovania. Stačí nalepiť, zapojiť a užívať si príjemné, funkčné a moderné osvetlenie.

LedStar pVa 03/2023
