COB 230V LED pás Typ A má integrovaný usmerňovací mostík priamo na LED páse. Vďaka tomu umožňuje pripojenie LED pásu priamo do 230V zásuvky pomocou Pripojovacej šnúry s klasickou 230V zástrčkou na jednom konci a konektorom na konci druhom. Pripravili sme pre Vás názorný postup ako použiť konektor, aby sme správne pripojili šnúru ku LED pásu.

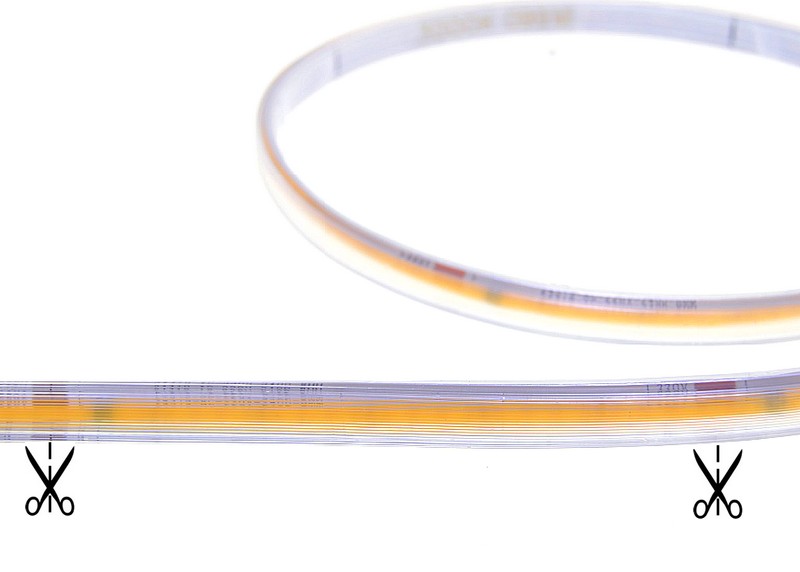

COB LED pás je rovnako ako všetky LED pásiky na 12V,24V, deliteľný iba na vyhradených miestach:

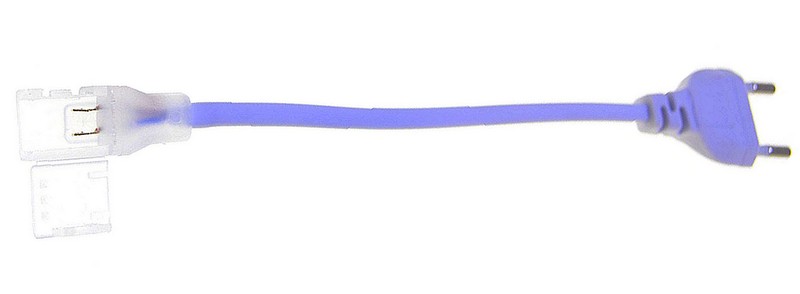

LED pás ukončený na takomto mieste môžeme pripojiť do konektora pripojovacej šnúry. V našom návode sme použili tento model
pripojovacej šnúry :

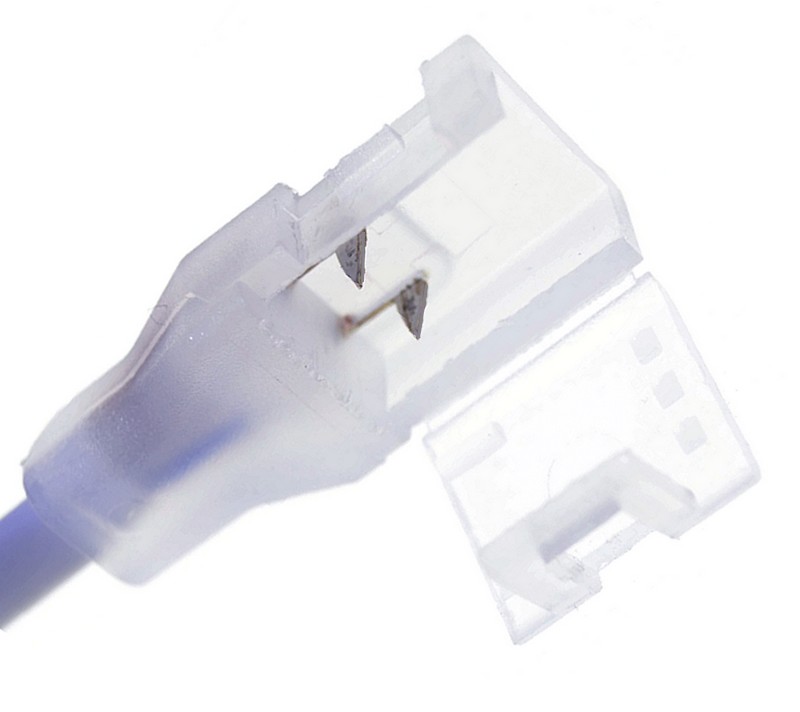

Konektor je vybavený dvoma ostrými hrotmi ktoré slúžia na prerazenie vrchnej vrstvy LED pásu a zapichnutie sa do medených plošiek PCB podkladu LED pásu:
V nasledujúcich krokoch ukážeme jednoduchu postupnosť krokov pre úspešné pripojenie.

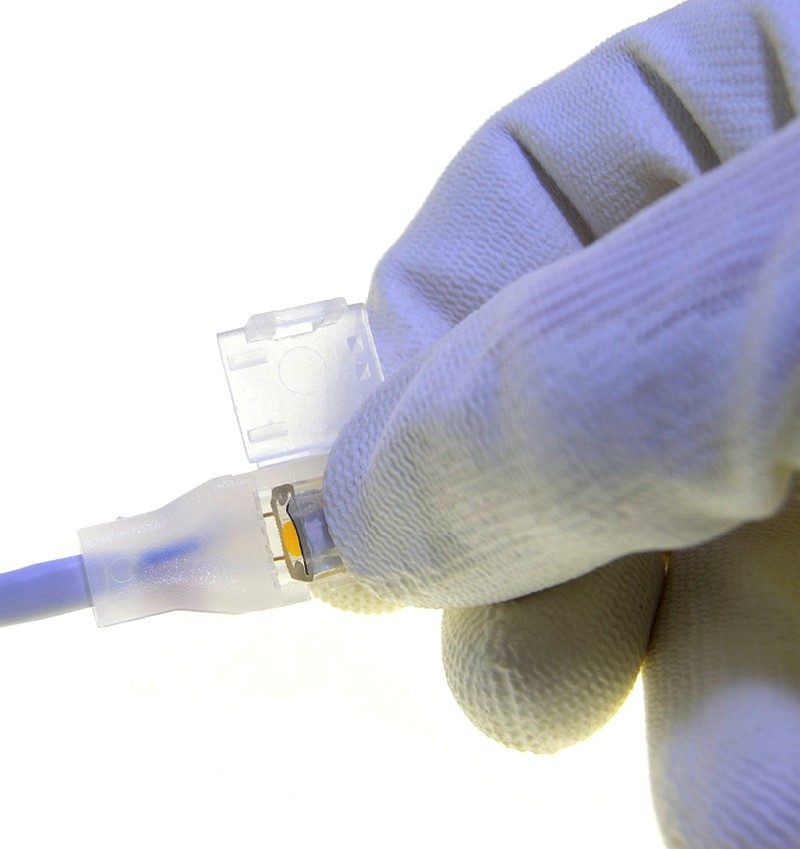

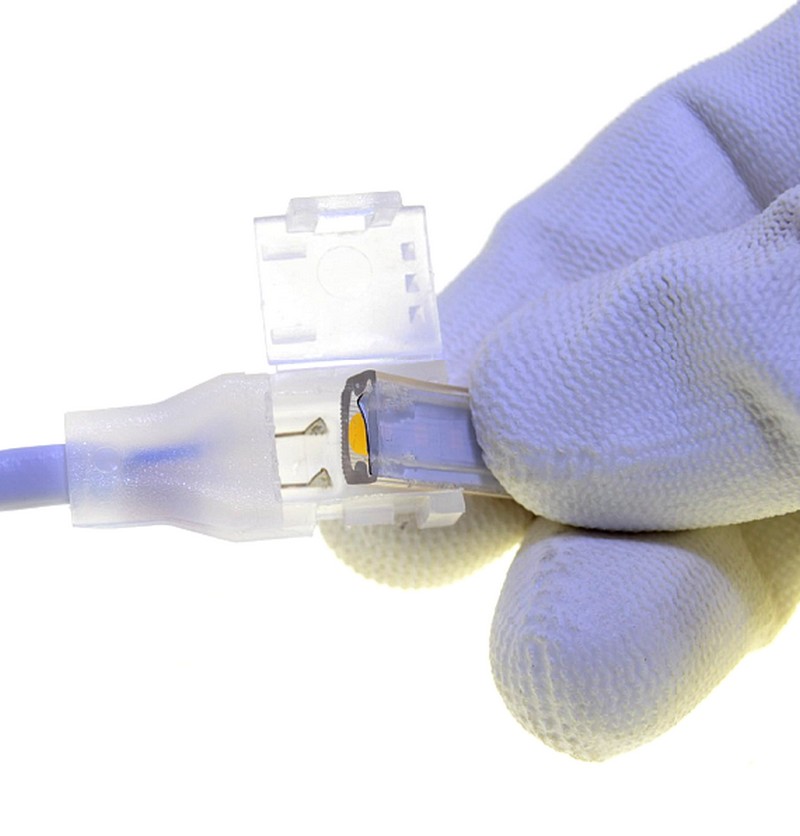

Otočte LED pás rovnako ako na obrázku a opatrným zatlačením na LED pás dôjde k prerazeniu vrchnej plastovej ochrany LED pásu a následnému zapichnutiu hrotov do medených plôšok LED pásu :

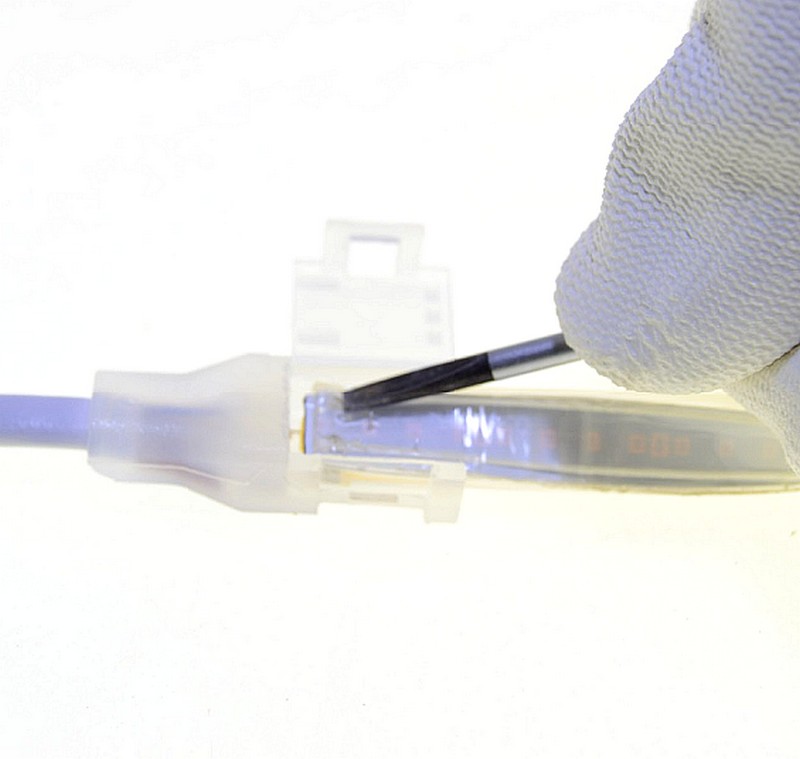

Pre opatrné dotlačenie pásu do hrotov môžeme použiť jemnejší nástroj (najmä ak máme hrubšie prsty) , napríklad my sme použili obyčajný plochý skrutkovač :
Konektor nakoniec zatvoríme priklopným mechanizmom ktorý je vybavený aretáciou pre zafixovanie spoja :
Záverečné silné zatlačenie, až kým nezacvakneme aretáciu konektora, zabezpečí LED pás v konektore proti nechcenému rozpojeniu. Ak však očakávate že miesto spoja môže byť namáhane alebo ak potrebujete zabezpečiť miesto spoja pred vniknutím vlhkosti, je dôležité aby ste vtedy použili silikón a tepelné zmrštiteľnú bužírku. Ak si netrúfate, prizvite elektrikára alebo si môžete nechať urobiť pripojenie u nás, na tento účel si vtedy objednajte službu Pripojenie napájacej šnúry ku LED pásu a izolácia silikónom a bužírkou.

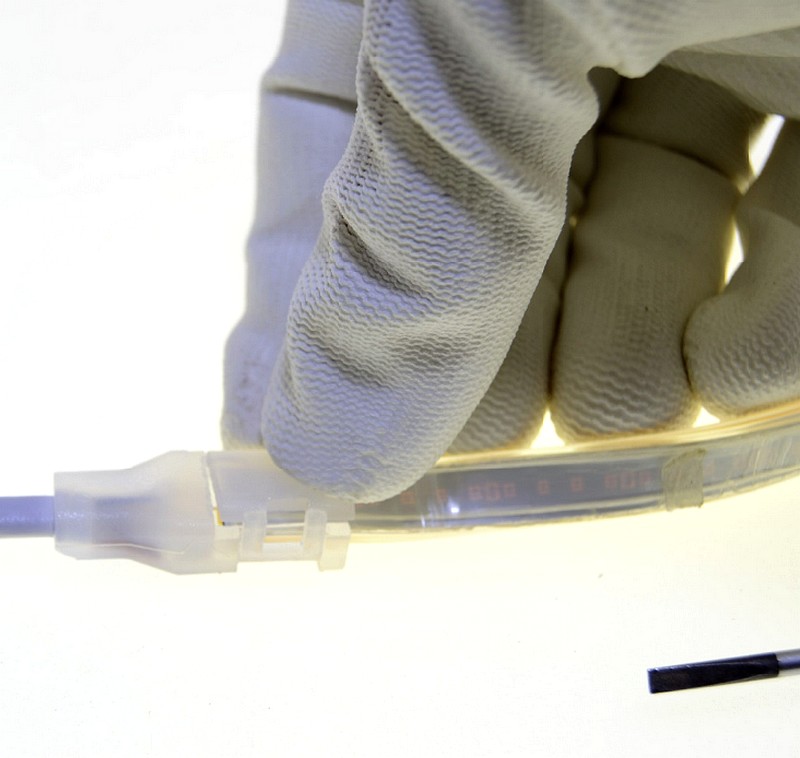

Samotné zatlačenie konektora :

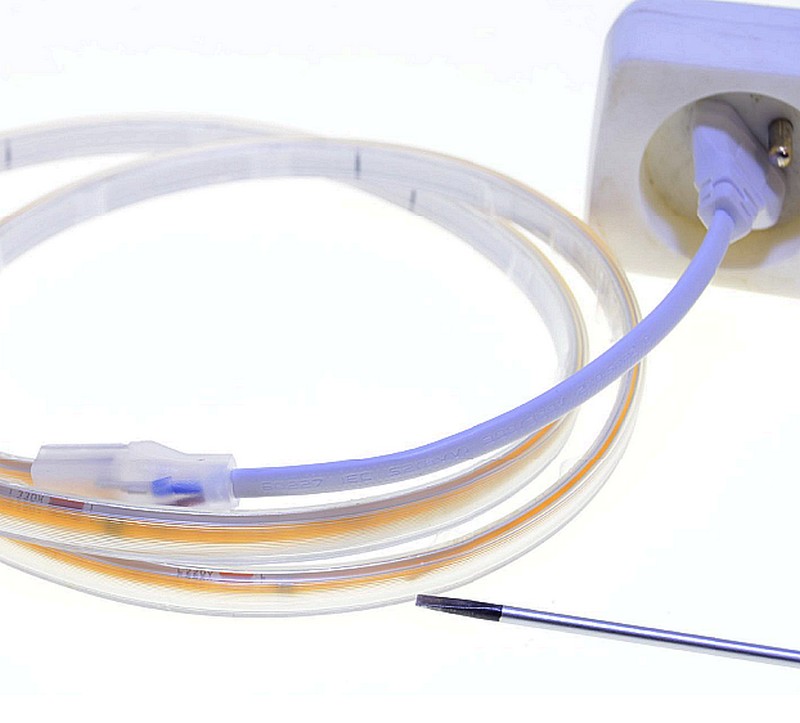

Po dôslednom preverení miest spojov, môžeme pripojiť šnúru do zástrčky :
