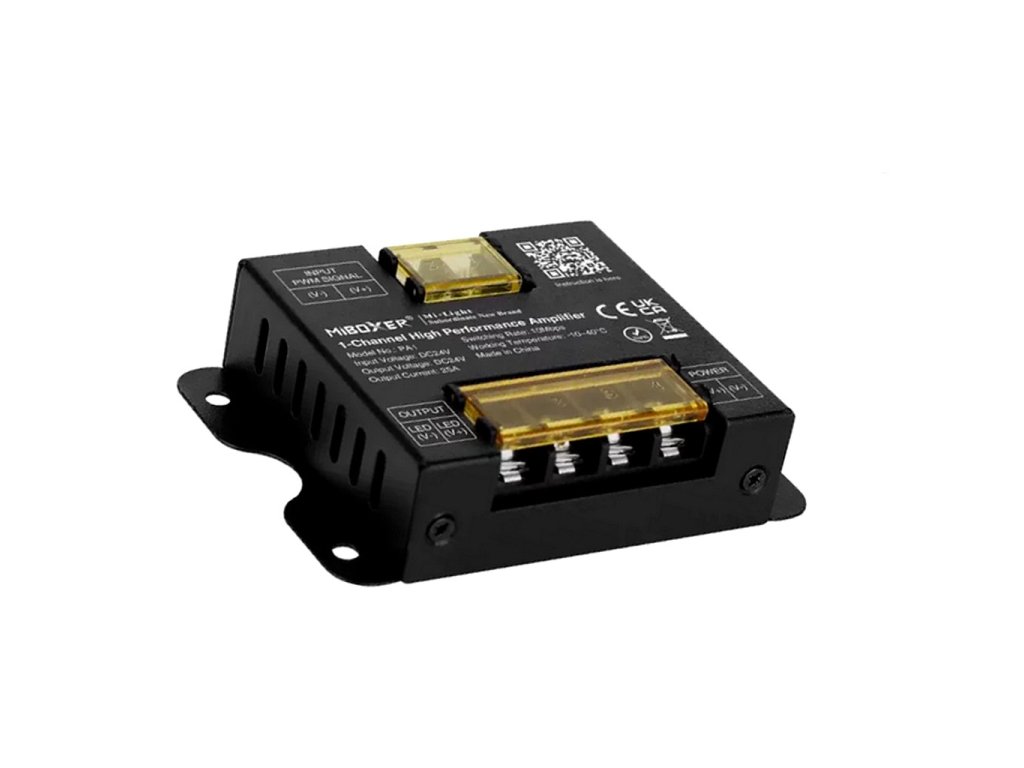

MiBoxer PA1 zosilňovač pre biele LED pásiky 25A, 24V DC, kovové telo, IP20

Podrobný popis

MiBoxer PA1 je 1‑kanálový výkonový zosilňovač určený pre jednofarebné LED pásiky napájané napätím 24 V DC (alebo 12/24 V podľa verzie). Umožňuje pripojiť dlhé úseky LED pásov s celkovým prúdom až 25 A bez preťaženia hlavného ovládača. Zosilňovač kopíruje PWM signál z ovládača a prenáša ho na ďalšiu vetvu LED pásika, takže jas aj stmievanie zostanú na všetkých úsekoch úplne synchronizované.

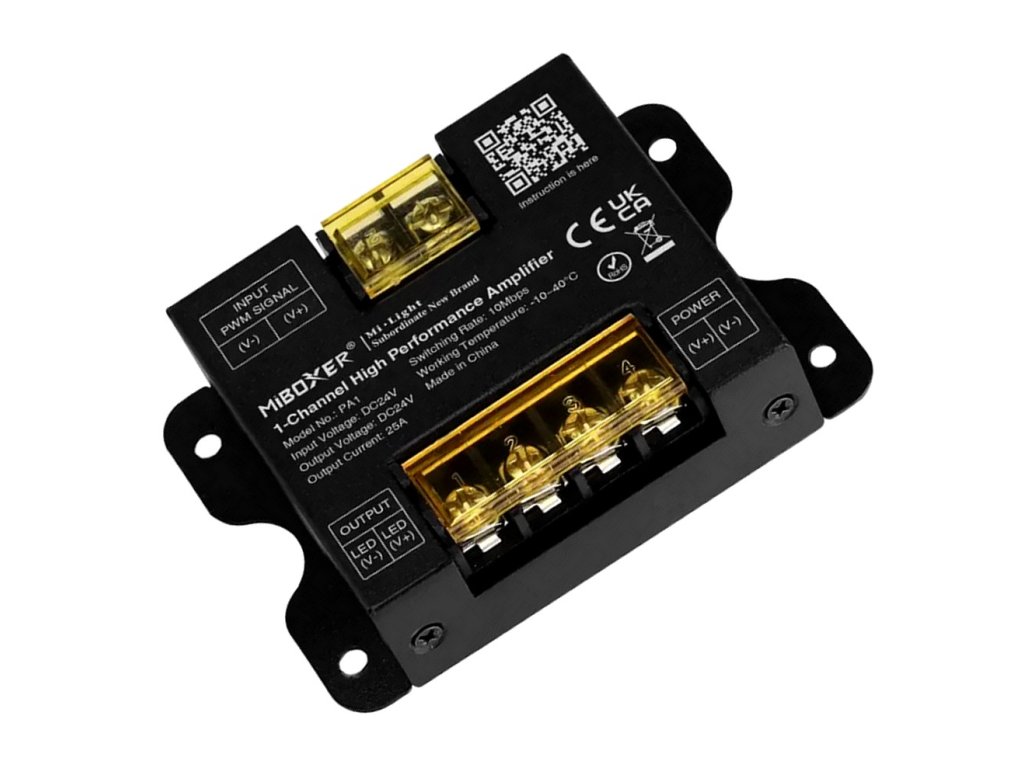

Robustné kovové telo slúži zároveň ako pasívny chladič, čo zlepšuje odvod tepla pri dlhodobej záťaži a zvyšuje životnosť celého systému. Vďaka skrutkovacím svorkám je možné použiť vodiče s väčším prierezom, ktoré sú pri vysokých prúdoch nevyhnutné. Zariadenie je kompatibilné nielen s ovládačmi MiBoxer/MiLight, ale aj s väčšinou PWM ovládačov jednofarebných LED pásikov na trhu.

 Výhody zosilňovača

Umožní pripojiť dlhšie alebo viaceré vetvy LED pásikov na jeden ovládací systém.​

Zabraňuje poklesu napätia a jasu na konci pásov pri väčších dĺžkach.​

Celkové zaťaženie až 25 A – 300W pri 12 V alebo 600W pri 2 V.​

Univerzálne použitie s väčšinou LED ovládačov s PWM riadením.​

Kompaktné prevedenie IP20, vhodné do interiéru a skrytých montážnych miest.​

Jednoduché pripojenie cez skrutkovacie svorky alebo DC jack konektor.

Kedy použiť zosilňovač PA1:

keď celkový výkon pripojených LED pásikov prekračuje maximálne zaťaženie hlavného ovládača;

pri dlhých svetelných líniách v kuchynských linkách, chodbách, kanceláriách alebo predajných priestoroch;

pri viacvetvových inštaláciách, kde potrebujete rovnaký jas na viacerých miestach naraz (napr. viac políc, výklad, regály).

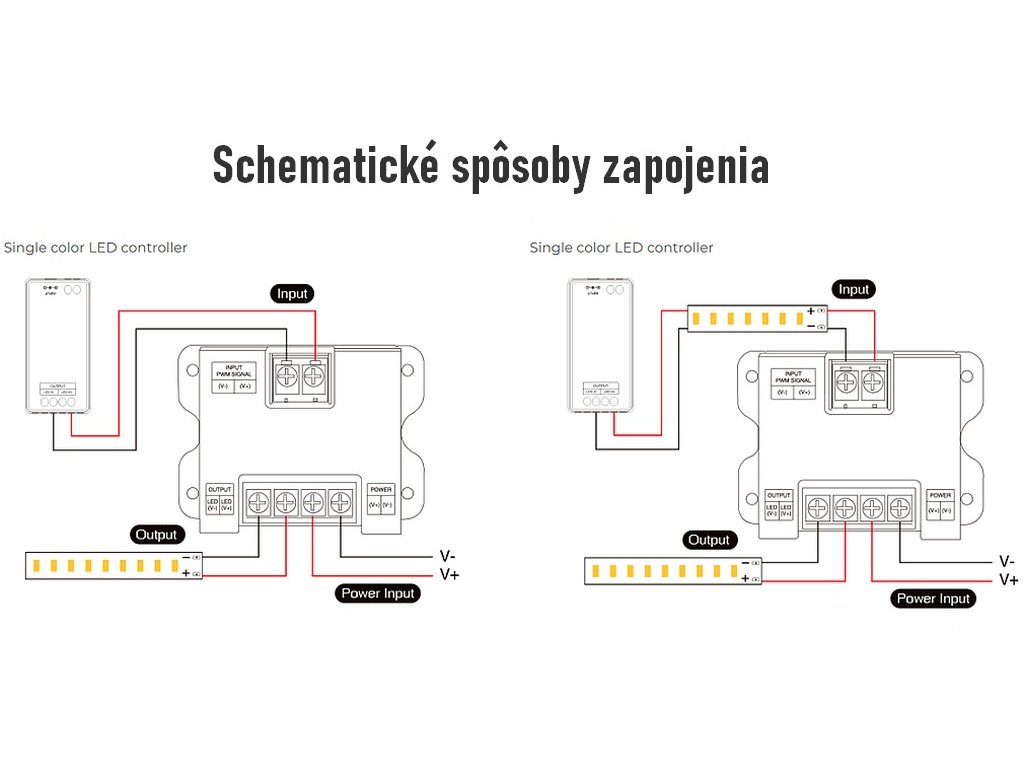

Pokyny k zapojeniu

Zosilňovač zapájajte len pri odpojenom napájacom zdroji a s dodržaním správnej polarity.

Vstupné napätie zosilňovača musí byť rovnaké ako napätie LED pásika (24 V alebo 12/24 V).

PWM signál z hlavného ovládača pripojte na vstupné svorky PA1 (V+ a V− / INPUT) podľa schémy výrobcu.

LED pásiky zapojte na výstup zosilňovača (OUTPUT) s dodržaním polarity, celkový prúd nesmie prekročiť 25 A.

Pri rozsiahlych inštaláciách je možné za sebou použiť viac zosilňovačov, pričom každý musí mať vlastný napájací zdroj s dostatočným výkonom.

 Typické použitie

Dlhé Biele LED pásiky v podhľadoch, výklenkoch, galériách a otvorených priestoroch.​

Viaceré svetelné vetvy ovládané jedným ovládačom – obývačka + kuchyňa, barový pult + policové osvetlenie.​

Komerčné inštalácie, kde je potrebné zachovať rovnakú farbu a jas na celej dĺžke pásov (predajňa nábytku, kancelária, recepcia, predajné regály, bary, kaviarne atď).
