Zapojenie napájacej šnúry k 230V LED pásu – na čo si dať pozor
Na trhu existuje viacero typov 230V LED pásov, pričom pri verziách so SMD čipmi sa vyrába množstvo rozmerových variácií. Líšia sa nielen samotnou šírkou pásu, ale aj rozostupom medzi zbernými lankami, do ktorých sa pripája napájacia šnúra.
Pripájacia šnúra sa prepojí z LED pásom pomocou napichovacieho hrotu. Štandardný napichovaci hrot je v jednom kuse :
Niektorí výrobcovia ponúkajú univerzálne napájacie šnúry s dvoma samostatnými hrotmi, ktoré nie sú v jednom spojené v jednom celku. Tieto hroty sa teda zapichujú každý samostatne:
Tento typ sa dá použiť pri viacerých typoch LED pásov, pretože hroty nie sú striktne viazané na konkrétnu rozteč zberných laniek.
Podrobnejšie k šnúre so samostatnými hrotmi, na čo dbať pri montáži
-

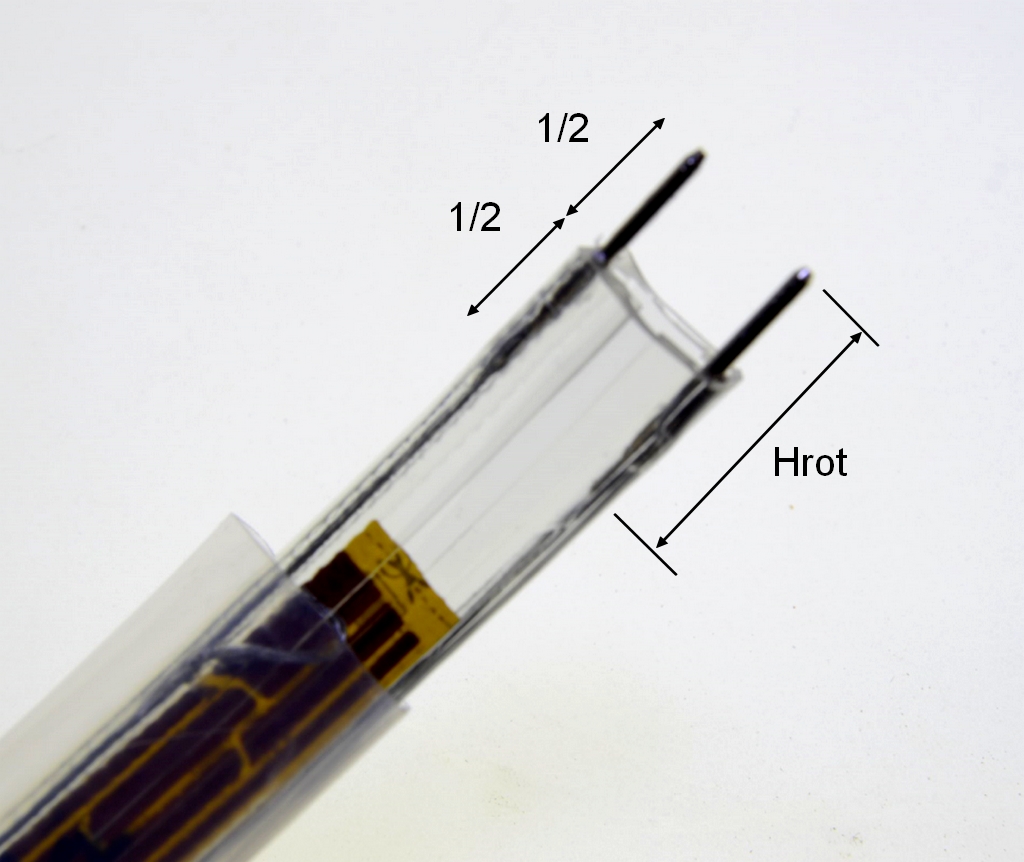

Samostatné hroty vždy zapichnite do zberných laniek dostatočne hlboko – ideálne približne do polovice ich dĺžky.
-
Keď budete vkladať LED pás s hrotmi do konektora napájacej šnúry, robte to vždy iba keď je šnúra nezapojená do zásuvky ! Dbajte tiež pritom aby nedošlo k vzájomnému kontaktu hrotov medzi sebou !
-

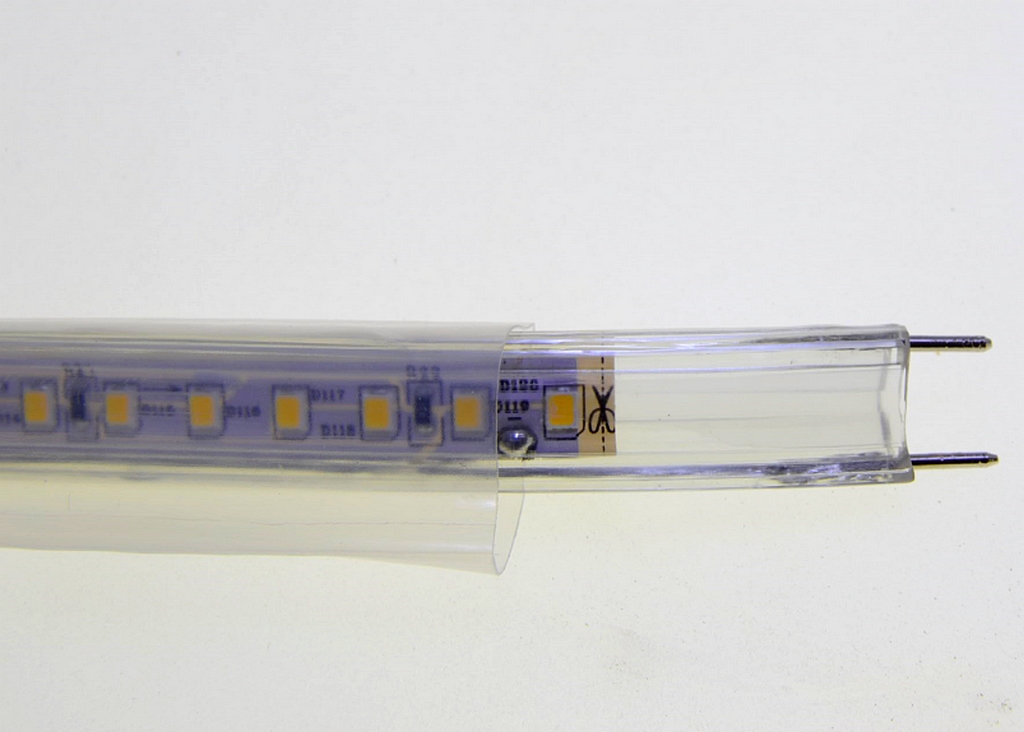

Pri zasúvaní LED pásu so zapichnutými vodičmi do koncovky je vhodné silikóonovú koncovku v prípade potreby mierne nahriať (napr. teplovzdušnou pištoľou alebo len nepriamym plameňom zapaľovača), aby sa plast koncovky lepšie prispôsobil tvaru pásu a pevnejšie držal.

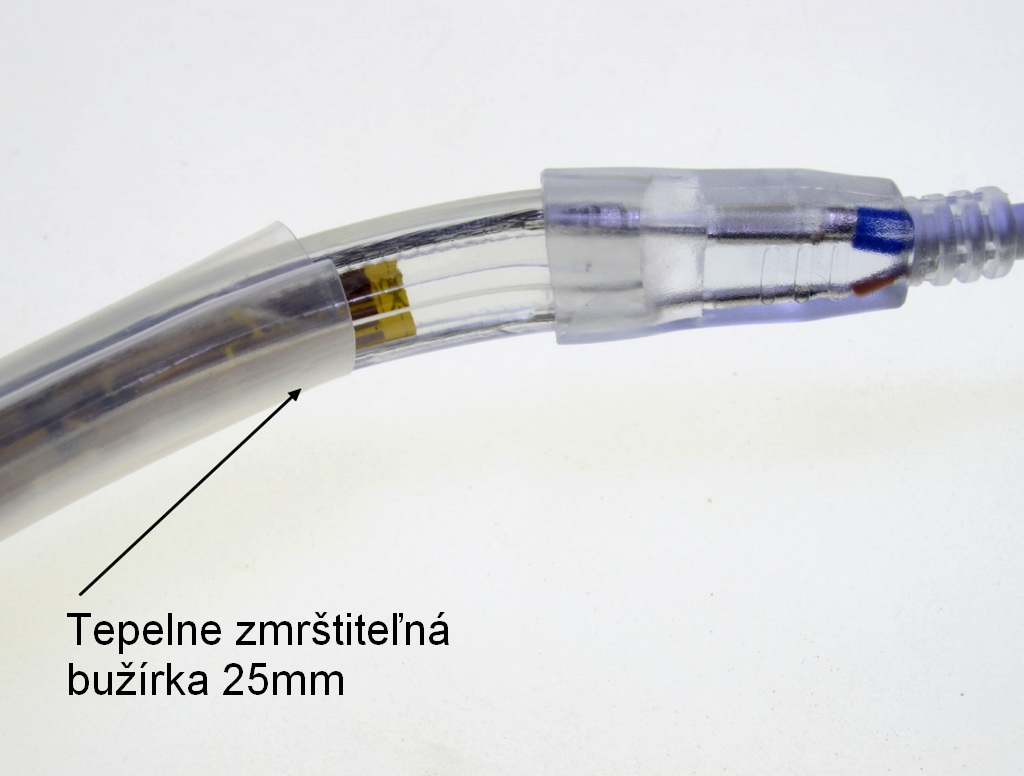

- V závere je vhodné na hotový spoj natiahnúť tepelne zmrštiteľnú bužírku ktorá zafixuje spoj a zabezpečí jeho odolnosť voči vlhkosti a prachu. V prípade potreby vode odolného krytia, je potrebné použiť pod bužírku ešte silikón
Správnym postupom si zabezpečíte spoľahlivé spojenie, ktoré je odolné a bezpečné aj pri dlhodobom používaní.
Ešte to isté z čelnej strany LED pásu :
Lestar pVa 09/2025
