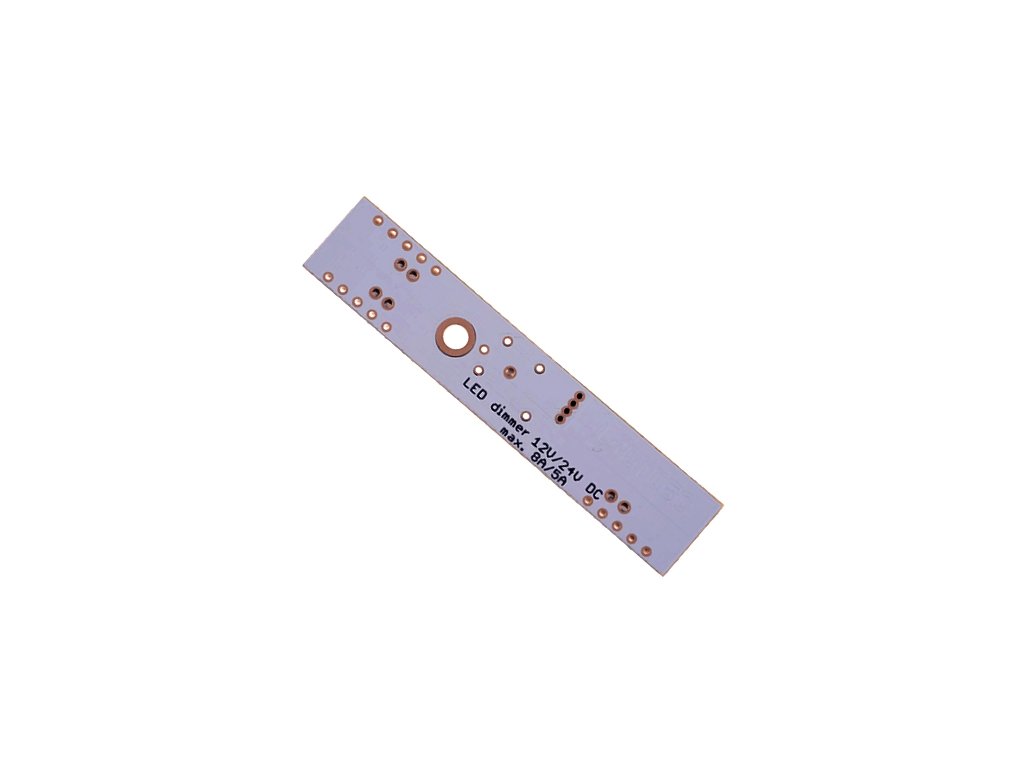

Stmievač pre LED pásiky so svorkami, ovládanie dotykom po celej ploche lišty 7,5A 12V/90W 24V/180W

Podrobný popis

Stmievač je navrhnutý pre jednofarebné LED pásiky s konštantným napätím 12 alebo 24 V DC a maximálnym prúdom 7,5 A, čo zodpovedá zaťaženiu až 90 W pri 12 V alebo 180 W pri 24 V. Zapája sa medzi LED zdroj a LED pásik a umiestňuje sa priamo do hliníkovej lišty (AL profilu) alebo kovového profilu, v ktorom je pásik nalepený – profil zároveň slúži ako veľká dotyková elektroda.

Najväčšou výhodou je ovládanie po celej dĺžke lišty:

• krátky dotyk rukou kdekoľvek na profile pásik zapne alebo vypne,

• dlhší podržaný dotyk plynule mení jas v rozsahu približne 0–100%.

Vďaka tomu už netreba hľadať konkrétny vypínač – profil funguje ako veľké dotykové tlačidlo, čo je veľmi pohodlné najmä pri kuchynských linkách, policiach či šatníkoch. Stmievač disponuje pamäťovou funkciou: po vypnutí alebo výpadku napájania si zapamätá posledne nastavený jas a po opätovnom zapnutí obnoví rovnakú úroveň.

 Hlavné benefity

Ovládanie dotykom ruky po celej dĺžke lišty – nie je vyhradené jedno konkrétne miesto, funguje celý profil (do cca 3 m alebo vodivo prepojené lišty).

Jednoduché ovládanie: krátky dotyk = ON/OFF, dlhý dotyk = plynulé stmievanie.

Pamäť nastaveného jasu – po vypnutí/ výpadku napájania si systém pamätá poslednú hodnotu.

Max. záťaž 7,5 A (90 W/12 V alebo 180 W/24 V) – vhodné aj pre dlhšie úseky LED pásikov v jednej línii.

Vhodný svojou veľkosťou na osadenie do väčšiny ALU profilov pre LED pásiky, montáž pomocou skrutky alebo lepenia.

  Ovládač pre LED pásiky do hliníkových líšt, reaguje na dotyk ruky po celej dĺžke lišty

 Ovládač reagujúci na dotyk ruky človeka, kdekoľvek na lištu v ktorej je umiestnený.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

Jednoduchá a rýchla inštalácia bez potreby spájkovania, ovládač so svorkami pre kábliky.

  Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.

  Podrobné informácie

Zapnutie a stmievanie LED osvetlenia dotykom na plochu lišty po celej jej dĺžke. Spínač je rozmerovo navrhnutý pre použitie v hliníkových LED profiloch ponúkaných v našom eshope. Pre pripojenie LED pásik a prívod napájacieho napätia je stmievač vybavený miniatúrnymi svorkami, čím sa vylučuje potreba spájkovania. Pre správnu funkciu sa AL/hliníková lišta nesmie dotýkať vodivých predmetov.

Snímač bude reagovať na dotyk pri lištách s maximálnou dĺžkou až do 3m. Spotreba v pohotovostnom režime pri 12V: 0,10W. Pripojenie na napájacie napätie je indikované žlto-červenou LED

  Inštalácia a pokyny

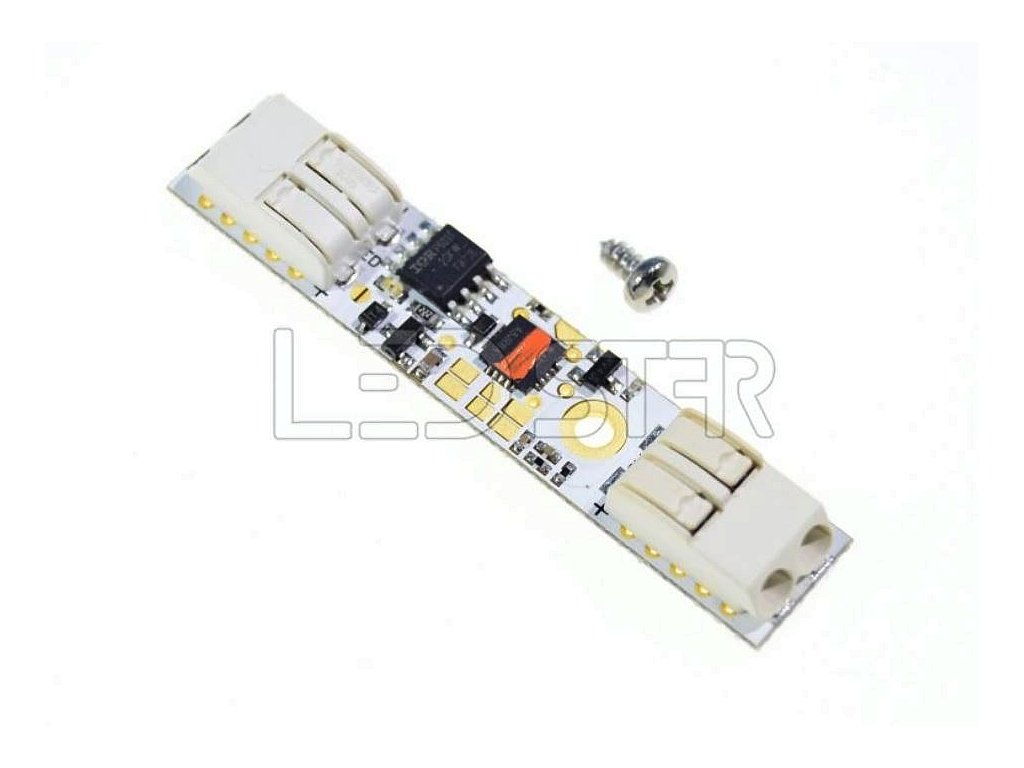

Stmievač osadíš medzi zdroj 12/24 V a LED pásik; dôležité je zabezpečiť vodivé spojenie modulu s hliníkovou lištou (profilom), aby celý profil slúžil ako dotyková plocha. Na tento účel je pribalená samorezná skrutka.

Odporúča sa nepresiahnuť približne 3 m dĺžky jedného profilu; pri dlhších úsekoch je vhodné deliť profil na viac sekcií so samostatnými stmievačmi alebo použiť vodivé prepojenie podľa odporúčania výrobcu.

Pri montáži dávaj pozor na správnu polaritu a pevné pripojenie vodičov do svoriek; moduly neumiestňuj do vlhkého prostredia (IP20).

Na hliníkový profil sa modul pripojí pomocou priloženej nerezovej skrutky ktorá slúži na vodivé spojenie s lištou. Skrutku doťahujte s citom. Pred inštaláciou podlepte stmievač izolačnou páskou, aby ste predišli prípadnému kontaktu napájacieho napätia alebo iných vodivých miest senzora, s lištou. Na spájkovanie používajte mikrospájku resp. mikrohrot, inak možte prehriať a poškodiť stmievač. Nepoužívajte tavidlá, postačí klasický trubičkový cín s obsahom tavidla.

Na napájanie stmievača nie je možné použiť batérie. Stmievač funguje len so sieťovými napájacími zdrojmi. Najvhodnejšie sú zdroje s plastovým púzdrom ktoré pre pripojenie na 230V majú len 2 vodiče (L,N), uzemnenie (žltozelený vodič) nie je potrebný. Doporučujeme napájacie zdroje Mean Well rady LPV resp. LPH, ktoré sú overené. (Inak sú vhodné aj zdroje typu adaptér s dvojitou izoláciou, ale musia mať zemniaci vodič použity na uzemnenie zdroja a nie napájcieho napätia).

Pri správnom zapojení stmievača bude ako dotykový senzor slúžiť hliníková lišta s LED pásikom. Maximálna doporučená dĺžka lišty sú až 3m. Dlhší profil je možné použiť, ale zvyčajne to môže viesť k menšej citlivosti alebo k občasnému náhodnému zopnutiu.  Stmievač by mal fungovať na prvé zapojenie a nie je ho potrebné nastavovať. Optimalizácia citlivosti prebieha automaticky s každým dotykom s ukladaním hodnôt v hodinových intervaloch.

 Všetky podrobnosti spojené s inštaláciou nájdete v príbalovom letáku.

 Príklady použitia , typické použitie

Podlinkové osvetlenie kuchynskej linky – lišta s LED pásikom sa zapína/vypína a stmieva dotykom kdekoľvek pod skrinkami.

Osvetlenie políc, vitrín a nábytkových zostáv, kde nie je vhodné umiestniť klasický vypínač.

Šatníkové skrine, zrkadlá alebo postele s integrovaným LED pásikom v profile – pohodlné ovládanie na dotyk
