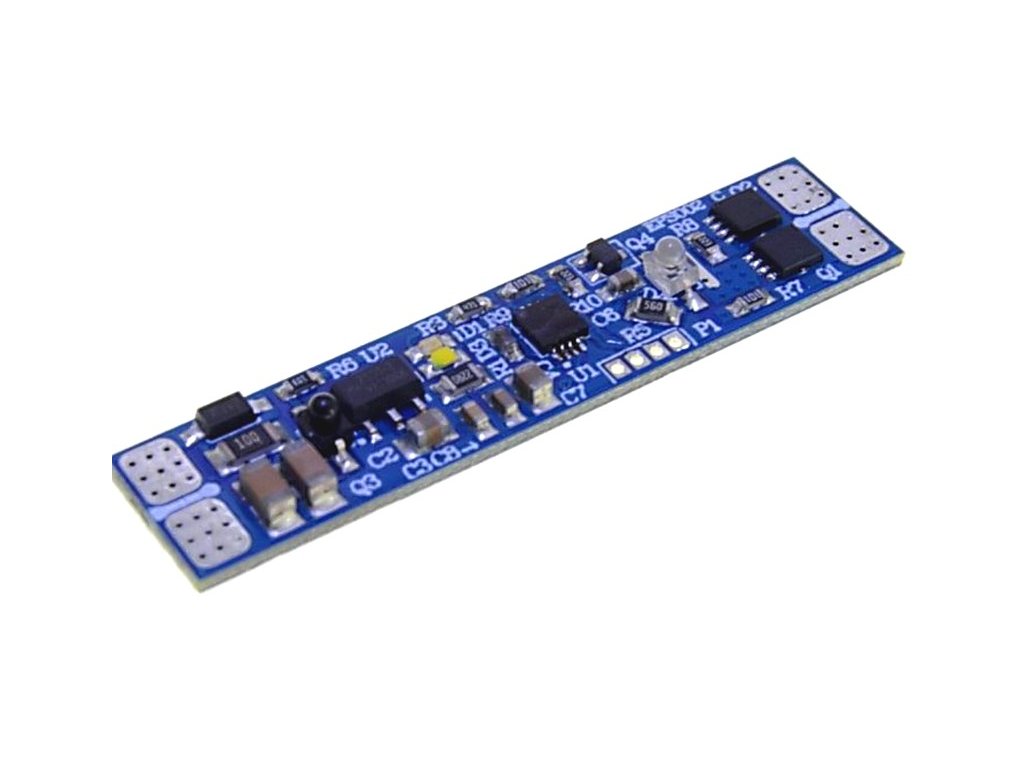

Bezdotykový vypínač a stmievač LED pásikov EPS002, umiestnenie do lišty bez otvoru, 6A 12V/72W 24V/144W

Podrobný popis

Bezdotykový vypínač a stmievač využíva infračervený senzor s dosahom približne 4-5 cm s krytom lišty alebo 10-12cm bez krytu na lište, ktorý reaguje na pohyb ruky nad profilom – krátke mávnutie prepína stav ON/OFF, dlhšie podržanie (cca 2 s) plynulo zvyšuje alebo znižuje intenzitu svetla. Indikačná modrá LED dióda signalizuje polohu senzora a stav zariadenia, takže ho možno pohodlne nájsť aj v tme.​

Modul pracuje s napájacím napätím 12–24 V DC, maximálnym prúdom 6 A a zvláda zaťaženie do 72 W pri 12 V alebo 144 W pri 24 V, čo pokryje aj dlhšie úseky jednofarebných LED pásikov. Telo má rozmery približne 50–55 × 10 × 8 mm a je určené na montáž priamo do hliníkového profilu pod krytku, v interiéri s krytím IP20 a pracovnou teplotou približne −20 až +55 °C.

 Ovládač pre LED pásiky, určený pre umiestnenie do hliníkových líšt, bez nutnosti vytvárania otvorov do krytu lišty.

 Ovládač reagujúci na pohyb, ovládanie bezdotykovou technológiou.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

  Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.

  Podrobné informácie a hlavné benefity

Bezdotykové zapínanie/vypínanie a stmievanie LED pásikov mávnutím ruky, bez viditeľného vypínača.​

Bežné zaťaženie 6 A pri 12–24 V (72/144 W) vhodné aj pre dlhšie jednofarebné LED pásy v kuchyni, chodbe či šatníku.​

Pamäť posledného nastaveného jasu pre komfortné používanie. Nevzťahuje sa na odpájanie LED pásika od napájacieho napätia.​

Kompaktné prevedenie do lišty, estetická montáž priamo do AL profilu. V prípade číreho krytu nie je potrebný otvor pre snímanie pohybu.​

Modrá indikačná LED pre jednoduché nájdenie senzora a kontrolu stavu.

Je vybavený pohybovým senzorom priblíženia. Ovládanie sa uskutočňuje bezdotykovo, priblížením  resp. mávnutím ruky. Ak je ovládač v lište s krytom, reakcia ovládača na pohyb závisí od priehľadnosti krytu, pri hrubších mliečnych krytoch bude reagovať iba z bezprostrednej blízkosti, pri niektorých hrubých typoch krytov záleží aj od hĺbky lišty. Inak je citlivosť od cca 5cm. Ak nie je kryt na lište, senzor reaguje až do vzdialenosti cca 12cm. Pridržanie ruky pred senzorom spôsobuje zmenu intenzity svetla od 1% do 100% jasu. Tento model si nevyžaduje vytváranie otvoru v kryte lišty, reaguje aj cez kryt. Spínač je rozmerovo navrhnutý pre použitie vo všetkých hliníkových LED profiloch s vnútornou šírkou 10mm a viac.

 Inštrukcie k montáži:

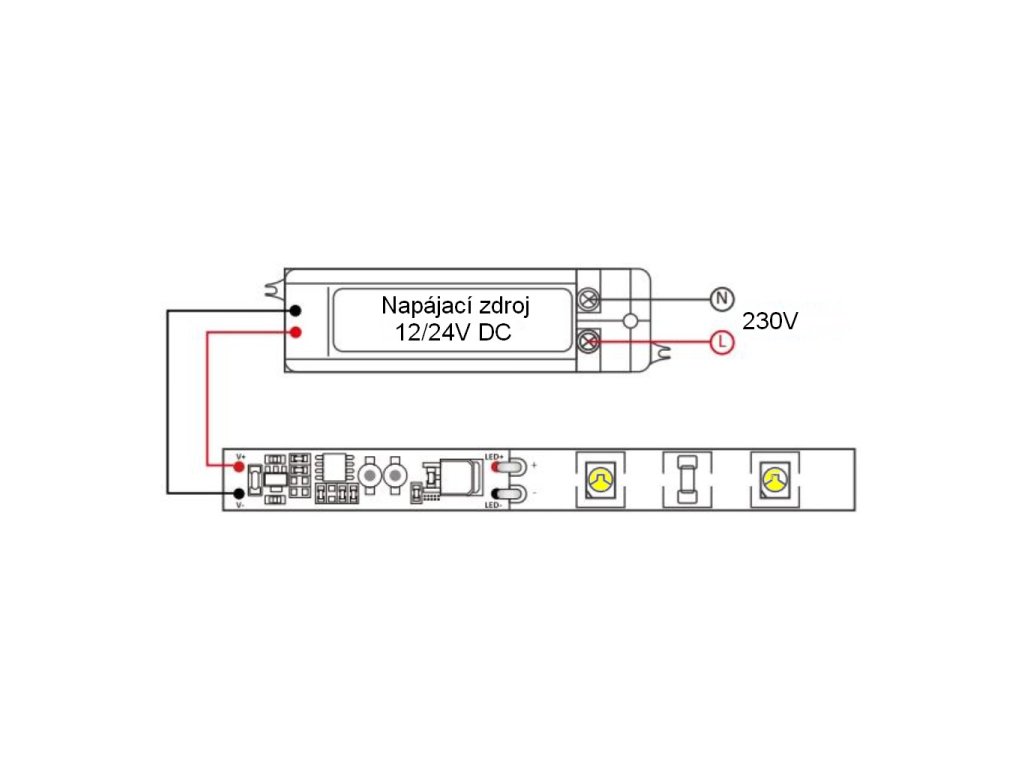

Na výstupné pocínované plôšky stmievača označené ako "LED+" a  "LED-" prispájkujte kontakty LED pásika. Pri spájkovaní neprehrievajte zbytočne plošný spoj. Dbajte na správnu polaritu + -.Na vstupné pocínované plôšky stmievača označené ako "V+" a "V-" (Input) prispájkujte napájacie kábliky zdroja. Dbajte na správnu polaritu + -.Počas spájkovania nesmú byť kábliky zdroja pod napätím. Po ukončení spájkovania umiestnite stmievač do lišty.

 Tipy na montáž a napájanie

Modul zapájaj medzi napájací zdroj 12–24 V DC a jednofarebný LED pásik; zdroj dimenzuj s rezervou aspoň 20%, aby súčet príkonov pásu neprekročil 8 A ani výkon zdroja.​

Senzor umiestni pod plastovú krytku  tak, aby vzdialenosť k ruke pri bežnom používaní bola do 4-5 cm a nad profilom neboli prekážky, ktoré by spúšťali senzor nechcene. Ak nebude plastová krytka - difúzor - na lište, senzor bude zachytávať pohyb až do 10-12 cm. ​

Pri montáži dodrž polaritu (V+, V−) a používaj len v interiéri (IP20); profil nesmie byť vystavený priamemu kontaktu s vodou alebo vysokou vlhkosťou.​

 Najčastejšie uplatnenie

Ovládanie kuchynského podlinkového osvetlenia, kde sa ruky často znečistia a klasický vypínač by sa špinil.​

Bezdotykové spínanie a stmievanie LED pásikov v šatníkoch, kúpeľniach, chodbách, spálňach a nábytkových zostavách.​

Diskrétne ovládanie LED pásu v nábytkových vitrínach a policiach, kde nechceš viditeľný spínač.​

Pohybový senzor umiestnený priamo v lište, spolu s LED pásikom je vhodné riešenie ak chceme ovládať LED pásik bezdotykovo s požiadavkou na nenáročnosť zapojenia. Použijeme všade kde potrebujeme krátkodobo počas prítomnosti aktivovať LED pásik v lište. napríklad pri prídavnom prisvietení v sklade, alebo napríklad aj v pivničných skladovacích priestoroch.

Častým uplatnením je aj umiestnenie do lišty pod kuchynskými skrinkami pre osvetlenia pracovnej dosky súvislým LED svetlom iba jednoduchým pohybom ruky v blízkosti ovládača:
